首页进口晶振 Shinsung晶振新松晶振,SXO-D-S晶振,SXO-D-S-33ST-30HZ-26.000MHz晶振

新松晶振,SXO-D-S晶振,SXO-D-S-33ST-30HZ-26.000MHz晶振

产品型号：9459455
频率：0.75~160MHZ,160~800MHZ

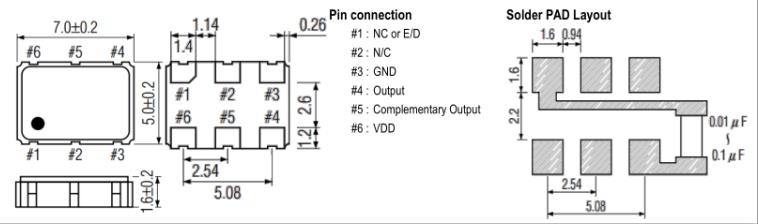

尺寸：7.0*5.0mm
产品介绍：新松晶振,SXO-D-S晶振,SXO-D-S-33ST-30HZ-26.000MHz晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体...

新松晶振,SXO-D-S晶振,SXO-D-S-33ST-30HZ-26.000MHz晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
Shinsung晶振自成立以来,一直坚守以顾客为中心，基于价值的管理，人类和谐的价值，为社会创造出巨大的价值.
我们认为我们的客户是合作伙伴，并努力满足并超越他们对质量，客户服务和价值的要求我们是最新的Smd或通孔型晶体单元，时钟OSC，TCXO，VCXO，MCF等，并提供高产品质量稳定，稳定性高。产品广泛应用于电子行业，包括电信，微处理器，汽车，仪器仪表和医疗应用。
Shinsung SAW Electronics在新的加工和测试结构设备上的投资确保公司将继续提供卓越的设计，并提供持续的新产品流，以满足客户在当前和未来的需求。
我们将继续追求质量管理，为客户提供高品质的产品和服务.
SHNSUNG Crystal成立于1999年,中文新松晶振,主要研发生产销售石英晶振,OSC振荡器,TCXO振荡器,温补晶振等频率元件,并确保每一颗晶振完美程度,以高质量,高稳定性的产品,吸引了无数懂行道的名家关注.新松晶振,SXO-D-S晶振,SXO-D-S-33ST-30HZ-26.000MHz晶振.

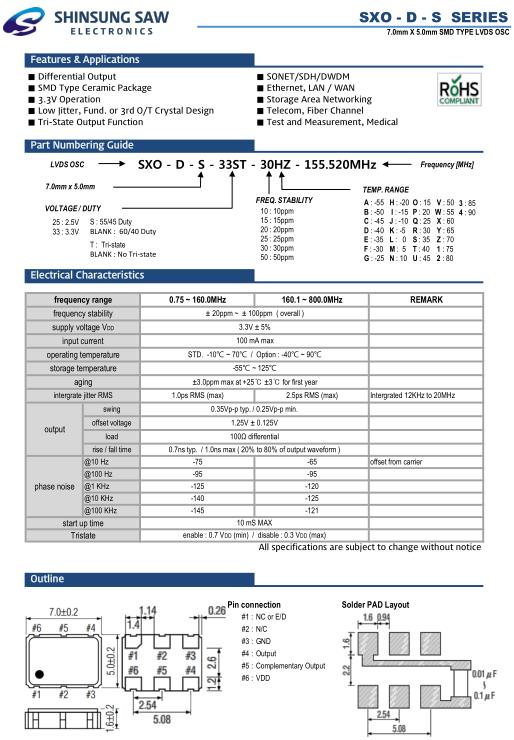

frequency range		0.75 ~ 160.0MHz	160.1 ~ 800.0MHz	REMARK
frequency stability		± 20ppm ~ ± 100ppm ( overall )
supply voltage V DD		3.3V ± 5%
input current		100 mA max
operating temperature		STD. -10℃ ~ 70℃ / Option : -40℃ ~ 90℃
storage temperature		-55℃ ~ 125℃
aging		±3.0ppm max at +25℃ ±3℃ for first year
intergrate jitter RMS		1.0ps RMS (max)	2.5ps RMS (max)	Intergrated 12KHz to 20MHz
output	swing	0.35Vp-p typ. / 0.25Vp-p min.
	offset voltage	1.25V ± 0.125V
	load	100Ω differential
	rise / fall time	0.7ns typ. / 1.0ns max ( 20% to 80% of output waveform )
phase noise	@10 Hz	-75	-65	offset from carrier
	@100 Hz	-95	-95
	@1 KHz	-125	-120
	@10 KHz	-140	-125
	@100 KHz	-145	-121
start up time		10 mS MAX
Tristate		enable : 0.7 V DD (min) / disable : 0.3 V DD (max)
All specifications are subject to change without notice

存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
安装时注意事项
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的石英晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。
（1）柱面式产品和DIP产品
型号焊接条件
[ 柱面式音叉晶振]
C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s
请勿加热封装材料超过+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C
(2)SMD晶振产品回流焊接条件（实例）
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。
尽可能使温度变化曲线保持平滑。新松晶振,SXO-D-S晶振,SXO-D-S-33ST-30HZ-26.000MHz晶振.
