首页进口晶振 QuartzCom晶振QuartzCom晶振,VT7-705-S晶振,无线通信专用晶振

QuartzCom晶振,VT7-705-S晶振,无线通信专用晶振

产品型号：8830012
频率：5~40MHZ
尺寸：7.0*5.0mm
产品介绍：QuartzCom晶振,VT7-705-S晶振,无线通信专用晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小...

QuartzCom晶振,VT7-705-S晶振,无线通信专用晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
我们保证hiqh质量的生产非常可靠和成本控制。世界领先的电子制造商选择QuartzCom是因为它具有响应时间短，灵活性高，交货时间短以及基于长期经验的深厚技术支持。
我们认为这是我们的主要任务，以：为我们的客户提供全面的最先进的频率控制产品。通过我们的服务提供保持并不断提高我们的质量。
QuartzCom AG 凭借其强大的工程力量的卓越开发和应用知识，已经在早期阶段优化了客户的电路设计。QuartzCom AG 希望通过服务和客户导向以及非常广泛的产品范围来提供可靠的高质量解决方案，并作为高效的制造商及时交付指定的产品.
QuartzCom晶振公司致力于生产优质的滤波器,温补晶振,SMD晶振等元件,主要使用于通信技术、测量、仪器仪表、安全、智能计量、航空电子、卫星、导航、汽车、铁路、医疗、工业电子等领域.QuartzCom晶振,VT7-705-S晶振,无线通信专用晶振.

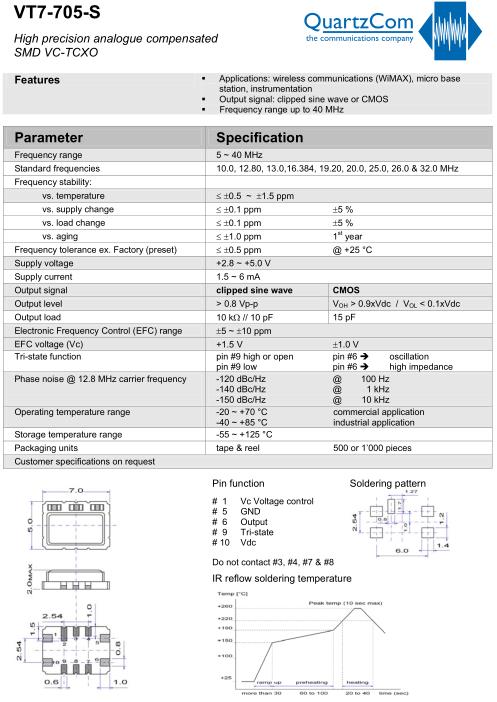

Parameter	Specification
Frequency range	5 ~ 40 MHz
Standard frequencies	10.0, 12.80, 13.0,16.384, 19.20, 20.0, 25.0, 26.0 & 32.0 MHz
Frequency stability:
vs. temperature	≤±0.5~±1.5 ppm
vs. supply change	≤ ±0.1 ppm ±5 %
vs. load change	≤ ±0.1 ppm ±5 %
vs. aging	≤ ±1.0 ppm 1 st year
Frequency slope of perturbations	≤ ±0.5 ppm @ +25 °C
Supply voltage	+2.8 ~ +5.0 V
Supply current	1.5 ~ 6 mA
Output signal	clipped sine wave	CMOS
Output level	> 0.8 Vp-p	V OH > 0.9xVdc / V OL < 0.1xVdc
Output load	10 kΩ // 10 pF	15 pF
Frequency pulling range	±5 ~ ±10 ppm
Voltage control	+1.5 V ±1.0 V±

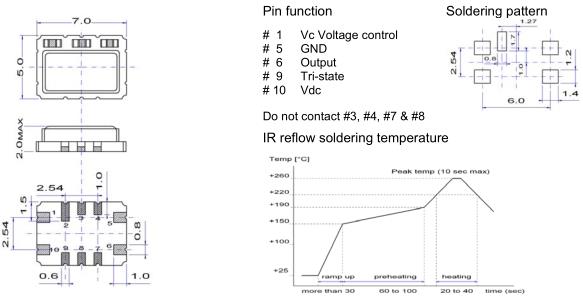

Tri-state function	pin #9 high or open pin #6 è oscillation pin #9 low pin #6 è high impedance
Phase noise @ 12.8 MHz carrier frequency	-120 dBc/Hz @ 100 Hz -140 dBc/Hz @ 1 kHz -150 dBc/Hz @ 10 kHz
Operating temperature range	-20 ~ +70 °C commercial application -40 ~ +85 °C industrial application
Storage temperature range	-55 ~ +125 °C
Packaging units	tape & reel 500 or 1’000 pieces
Customer specifications on request

PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JISC 60068-2-20/IEC60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。QuartzCom晶振,VT7-705-S晶振,无线通信专用晶振.
