首页进口晶振 QuartzCom晶振QuartzCom晶振,MCO-1S3晶振,OSC差分晶振

QuartzCom晶振,MCO-1S3晶振,OSC差分晶振

产品型号：95929430
频率：12kHz~200MHz

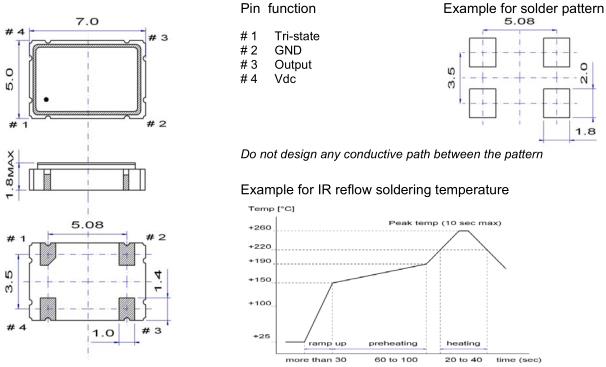

尺寸：7.0*5.0mm
产品介绍：QuartzCom晶振,MCO-1S3晶振,OSC差分晶振,贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领...

QuartzCom晶振,MCO-1S3晶振,OSC差分晶振,贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷振荡器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
我们保证hiqh质量的生产非常可靠和成本控制。世界领先的电子制造商选择QuartzCom是因为它具有响应时间短，灵活性高，交货时间短以及基于长期经验的深厚技术支持。
我们认为这是我们的主要任务，以：为我们的客户提供全面的最先进的频率控制产品。通过我们的服务提供保持并不断提高我们的质量。
QuartzCom AG 凭借其强大的工程力量的卓越开发和应用知识，已经在早期阶段优化了客户的电路设计。QuartzCom AG 希望通过服务和客户导向以及非常广泛的产品范围来提供可靠的高质量解决方案，并作为高效的制造商及时交付指定的产品.
QuartzCom晶振公司致力于生产优质的滤波器,温补晶振,SMD晶振等元件,主要使用于通信技术、测量、仪器仪表、安全、智能计量、航空电子、卫星、导航、汽车、铁路、医疗、工业电子等领域.QuartzCom晶振,MCO-1S3晶振,OSC差分晶振.

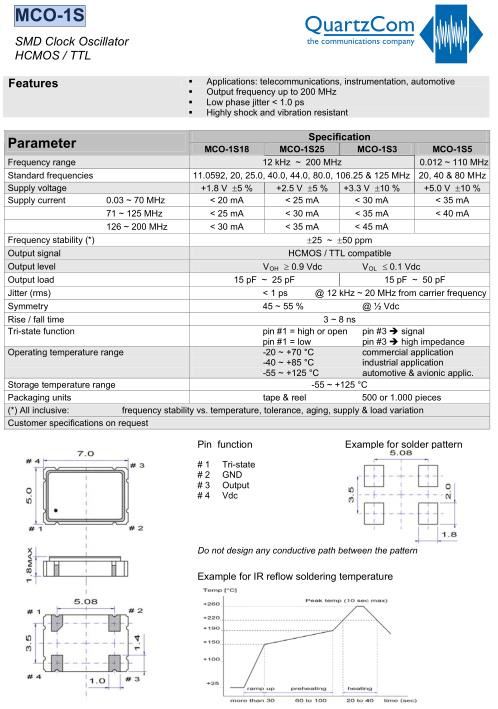

Parameter	Specification
	MCO-1S18	MCO-1S25	MCO-1S3	MCO-1S5
Frequency range	12 kHz ~ 200 MHz			0.012 ~ 110 MHz
Standard frequencies	11.0592, 20, 25.0, 40.0, 44.0, 80.0, 106.25 & 125 MHz			20, 40 & 80 MHz
Supply voltage	+1.8 V ±±5 %	+2.5 V ±±5 %	+3.3 V ±±10 %	+5.0 V ±±10 %
Supply current 0.03 ~ 70 MHz	< 20 mA	< 25 mA	< 30 mA	< 35 mA
71 ~ 125 MHz	< 25 mA	< 30 mA	< 35 mA	< 40 mA
126 ~ 200 MHz	< 30 mA	< 35 mA	< 45 mA
Frequency stability (*)	±25 ~ ±50 ppm
Output signal	HCMOS / TTL compatible
Output level V OH ³	V OH ≥ 0.9 Vdc V OL ≤ 0.1 Vdc
Output load	15 pF ~ 25 pF		15 pF ~ 50 pF
Jitter (rms)	< 1 ps @ 12 kHz ~ 20 MHz from carrier frequency
Symmetry	45 ~ 55 % @ ½ Vdc
Rise / fall time	3 ~ 8 ns
Tri-state function	pin #1 = high or open pin #3 è signal pin #1 = low pin #3 è high impedance
Operating temperature range	-20 ~ +70 °C commercial application -40 ~ +85 °C industrial application -55 ~ +125 °C automotive & avionic applic.
Storage temperature range	-55 ~ +125 °C
Packaging units	tape & reel 500 or 1.000 pieces
(*) All inclusive: frequency stability vs. temperature, tolerance, aging, supply & load variation
Customer specifications on request

PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JISC 60068-2-20/IEC60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。QuartzCom晶振,MCO-1S3晶振,OSC差分晶振.
