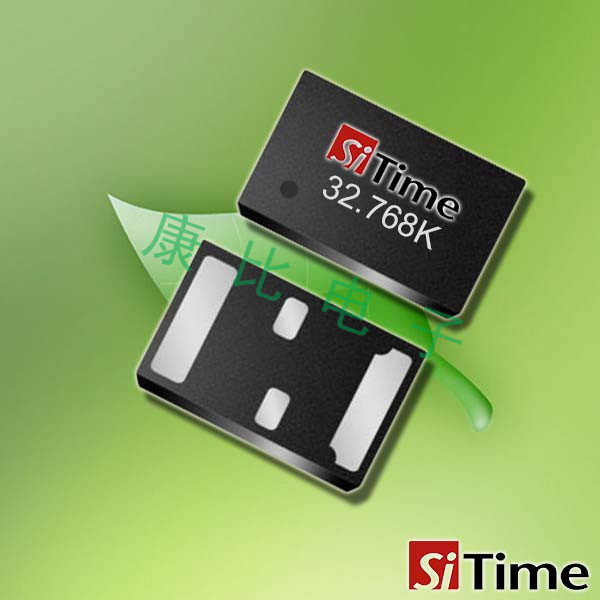

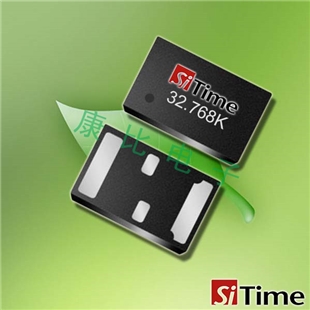

- 产品型号：43078618
- 频率：32.768KHZ
- 尺寸：2.0*1.2mm
- 产品介绍：温度范围:SiTime产品可在各种操作温度范围内使用.这些广泛的温度范围,结合SiTime固有的健壮和高度可靠的设计,确保设备非常适合应用程序环境,并以最低的成本可用
-
有源晶振,SiTime晶振,32.768K有源晶振,SiT1533晶振
SiTime晶振,32.768K有源晶振,SiT1533晶振，温度范围:SiTime产品可在各种操作温度范围内使用.这些广泛的温度范围,结合SiTime固有的健壮和高度可靠的设计,确保设备非常适合应用程序环境,并以最低的成本可用.SiTime的高温家庭提供了频率、稳定性和小包装尺寸的最佳组合——这是普通石英贴片晶振,石英晶体供应商无法提供的组合.
有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。
.jpg)
| 项目 | 符号 | 规格说明 | 条件 |
| 输出频率范围 | f0 | 32.768KHZ | 请联系我们以便获取其它可用频率的相关信息 |
| 电源电压 | VCC | 1.2 V to 3.63 V | 请联系我们以了解更多相关信息 |
| 储存温度 | T_stg | -55℃ to +125℃ | 裸存 |
| 工作温度 | T_use | G: -20℃ to +70℃ | 请联系我们查看更多资料http://www.kangbidz.com |
| H: -40℃ to +105℃ | |||
| J: -40℃ to +125℃ | |||
| 频率稳定度 | f_tol | J: ±50 × 10-6 | |
| L: ±100 × 10-6 | |||
| T: ±150 × 10-6 | |||
| 功耗 | ICC | 3.5 mA Max. | 无负载条件、最大工作频率 |
| 待机电流 | I_std | 3.3μA Max. | ST=GND |
| 占空比 | SYM | 45 % to 55 % | 50 % VCC 极, L_CMOS≦15 pF |
| 输出电压 | VOH | VCC-0.4V Min. | |
| VOL | 0.4 V Max. | ||
| 输出负载条件 | L_CMOS | 15 pF Max. | |
| 输入电压 | VIH | 80% VCC Max. | ST 终端 |
| VIL | 20 % VCC Max. | ||
| 上升/下降时间 | tr / tf | 4 ns Max. | 20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
| 振荡启动时间 | t_str | 3 ms Max. | t=0 at 90 % |
| 频率老化 | f_aging | ±3 × 10-6 / year Max. | +25 ℃, 初年度,第一年 |
.jpg)

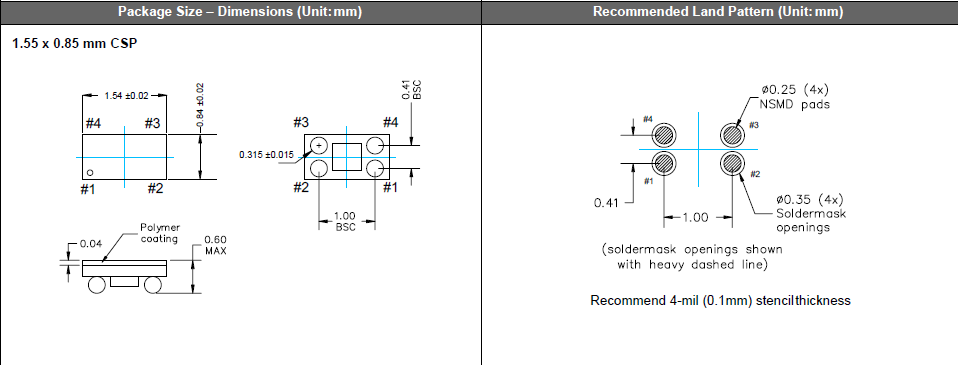

PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。SiTime晶振,32.768K有源晶振,SiT1533晶振
