首页进口晶振美国CTS晶振CTS西迪斯TF20超小型晶振,TF203P32K7680R无线模块晶振

CTS西迪斯TF20超小型晶振,TF203P32K7680R无线模块晶振

产品型号：69440176
频率：32.768KHz
尺寸：2.0x1.2mm
产品介绍：CTS西迪斯TF20超小型晶振,TF203P32K7680R无线模块晶振,TF205P32K7680,可穿戴设备晶振,，美国CTS西迪斯晶振，进口晶振，TF20是一款小体积晶振尺寸2.0x1.2mm晶振，T...

CTS西迪斯TF20超小型晶振,TF203P32K7680R无线模块晶振,TF205P32K7680,可穿戴设备晶振,，美国CTS西迪斯晶振，进口晶振，TF20是一款小体积晶振尺寸2.0x1.2mm晶振，TF203P32K7680R两脚贴片晶振，32.768KHz晶振，TF203J32K7680R无源晶振，TF205P32K7680R石英晶振，TF205J32K7680R石英晶体谐振器，无铅环保晶振，具有超小型，轻薄型，32.7680kHz频率参考，调谐叉晶体设计，密封陶瓷表面安装包，理想的高密度电路板，频率容差，±20ppm标准，抛物线温度系数，磁带和卷轴包装，小体积晶振应用于：实时时钟参考，FPGA和微控制器，可穿戴设备晶振，物联网应用，消费电子，医疗保健设备，智能电表，仪器仪表等，TF20系列是理想的支持广泛的电子设计需要一个实时时钟参考。本系列将支持一般的商业和工业应用。

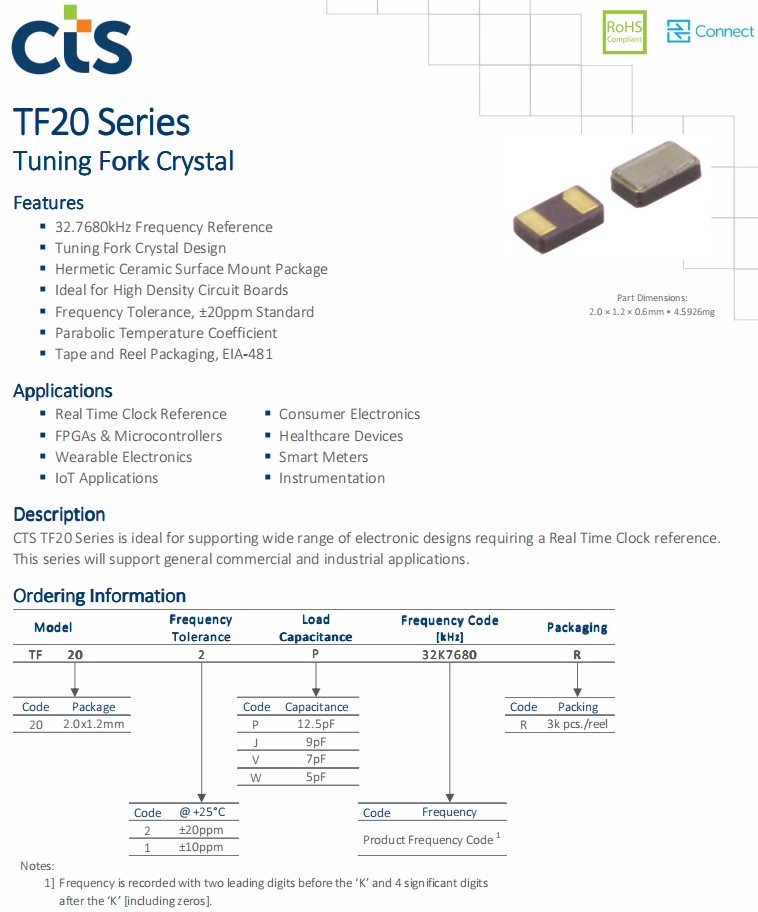

CTS西迪斯TF20超小型晶振,TF203P32K7680R无线模块晶振,TF205P32K7680,可穿戴设备晶振,参数图

CTS晶振规格	单位	TF20频率范围		石英晶振基本条件
标准频率	f_nom	32.768KHz	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.kangbidz.com
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

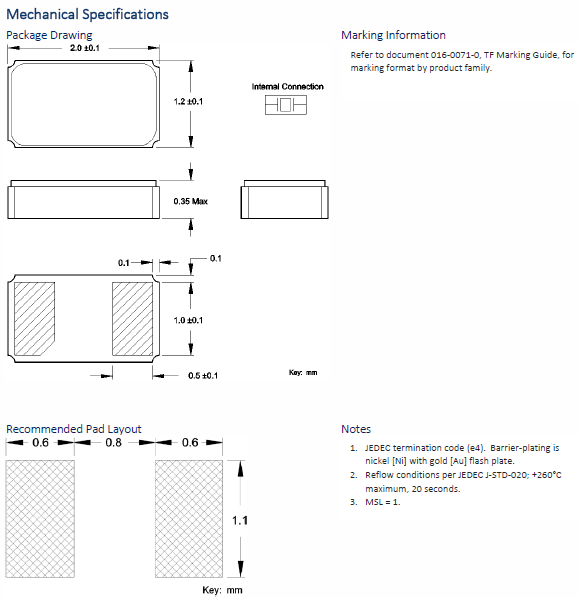

CTS西迪斯TF20超小型晶振,TF203P32K7680R无线模块晶振,TF205P32K7680,可穿戴设备晶振，尺寸图

CTS西迪斯TF20超小型晶振,TF203P32K7680R无线模块晶振,TF205P32K7680,可穿戴设备晶振

在使用晶振时应注意以下事项:

1：抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

2：辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.

3：化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.

4：粘合剂

请勿使用可能导致贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）

5：卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂. CTS西迪斯TF20超小型晶振,TF203P32K7680R无线模块晶振,TF205P32K7680,可穿戴设备晶振

6：静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作

原厂编码	品牌	型号	系列	频率
TF322P32K7680R	CTS晶振	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF322P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF322P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF202P32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz
TF202P32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz
TF202P32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz
TF322J32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF322N32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF323P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF323J32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF323N32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF325P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF325J32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF325N32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF202J32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz
TF203P32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz
TF203J32K7680R	石英贴片晶振	TF20	kHz Crystal (Tuning Fork)	32.768kHz
TF205P32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz
TF205J32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz
TFA322PH327KR	CTS Crystal	TFA32	kHz Crystal (Tuning Fork)	32.768kHz
TFA322PG327KR	CTS Crystal	TFA32	kHz Crystal (Tuning Fork)	32.768kHz
TFE322T32K7680R	CTS Crystal	TFE32	kHz Crystal (Tuning Fork)	32.768kHz
TFE322P32K7680R	CTS Crystal	TFE32	kHz Crystal (Tuning Fork)	32.768kHz
TFE202P32K7680R	CTS Crystal	TFE20	kHz Crystal (Tuning Fork)	32.768kHz
TFE202W32K7680R	CTS Crystal	TFE20	kHz Crystal (Tuning Fork)	32.768kHz
