首页车载电子石英晶振,贴片晶振,NDK晶振,晶振NX2520SA,汽车导航晶振

石英晶振,贴片晶振,NDK晶振,晶振NX2520SA,汽车导航晶振

产品型号：57586572
频率：16~80MHZ
尺寸：2.5*2.0mm
产品介绍：产品广泛应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、汽车防盗报警系统、平板电脑、数字电视接收器、通讯设备、电波钟表、电脑、电子数码等高科...

晶振NX2520SA,进口贴片晶振,汽车导航晶振2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

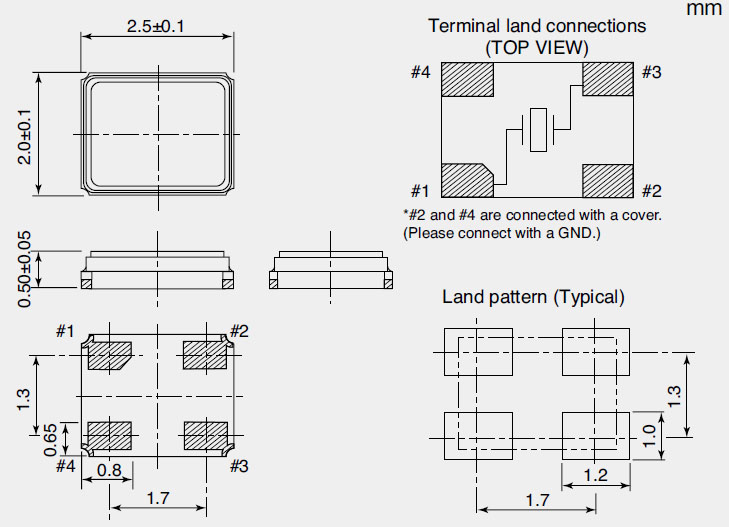

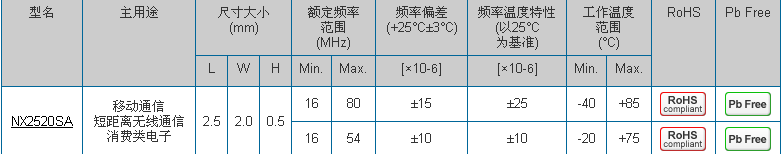

型号		NX2520SA
包装（PCS）		3000
频率范围(MHZ)		16 to 80
频率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作温度		0 to +70	0 to +85	0 to +85
保存温度		–55 to +125
电源电压（V）		+2.5 ± 5 %, +3.3 ± 10 %
电流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
输出电压(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88 (DC characteristics)
上升/下降时间(单位:纳秒)		Max. 1 (20 to 80% Waveform)
对称(%)		45 to 55 (at 50% Waveform)
输出负载(Ω)		50 (Terminated to VCC–2.0V)
相位抖动		Max. 1 (Offset frequency : 12kHz to 20MHz)

石英晶体振荡器和实时时钟模块：

所有石英晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

NDK的发展:1948 年在东京都中央区日本桥设立南部商工株式会社

1949 年开始晶体谐振器的制造、销售

1950 年公司名变更为日本电波工业株式会社

总公司迁移登记至东京都涉谷区大山町

1970 年在新泻县新泻市建立Hawk Denshi株式会社（现为新泻NDK）
1975 年在美国加利福尼亚州设立美国办事处
1976 年在宫城县古川市（现为大崎市）建立古川NDK株式会社
1979 年在马来西亚建立Asian NDK Crystal Sdn. Bhd.
         为取得更大发展而解散美国办事处，设立NDK America, Inc.
1985 年狭山事业所主楼竣工
1986 年在爱知县冈崎市设立中部营业所
         在马来西亚建立Malaysian Quartz Crystal Sdn. Bhd.（现为 NDK Quartz Malaysia Sdn. Bhd.）
         狭山事业所新馆竣工
1990 年在东京都新宿区西新宿设立总公司事务所
         在东京证券交易所市场第2部上市
1994 年在中国江苏省建立苏州日本电波工业有限公司
         在意大利设立NDK Italy Srl
         NDK取得ISO9001认证

主要产品:

广泛用途石英晶体（Crystal）

小型化贴片石英晶体振荡器（SMD XO）

压控有源晶振（VCXO）

未来展望

销售：发展自有品牌及策略性客户、拓展全球化渠道.

产能：经济化、规模化.

产品：高频、高精度、轻、薄、短、小.

制程：标准化、自动化、信息化与弹性化.

供应链：交期短、库存低.

深圳康比电子有限公司：产品广泛应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、汽车防盗报警系统、平板电脑、数字电视接收器、通讯设备、电波钟表、电脑、电子数码等高科技行业产品.同时代理国外多个知名品牌晶振系列.日本大真空KDS、爱普生、EPSON、精工、SEIKO、西铁城、CITIZEN、村田、muRata、TDK、NDK公司产品有：有源晶振、温补振荡器、压控振荡器、恒温晶体、VCXO、TCXO、VC-TCXO、SPXO、OCXO.公司的成长离不开、我们优秀的团队,我们的理念是：高效和谐、忠诚勤恳、创新进取、努力加油、追求品质,康比电子将与客户和谐发展、共同成长,共创美好明天.

NDK晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务. 劳工职业安全卫生议题近年成为世界各国及企业关注焦点,如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是NDK晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.
