首页进口晶振拉隆晶振Raltron晶振,H10SA晶振,H10SA-24.000-18-3050-EXT1-TR晶振

Raltron晶振,H10SA晶振,H10SA-24.000-18-3050-EXT1-TR晶振

产品型号：57956380
频率：8~65MHZ

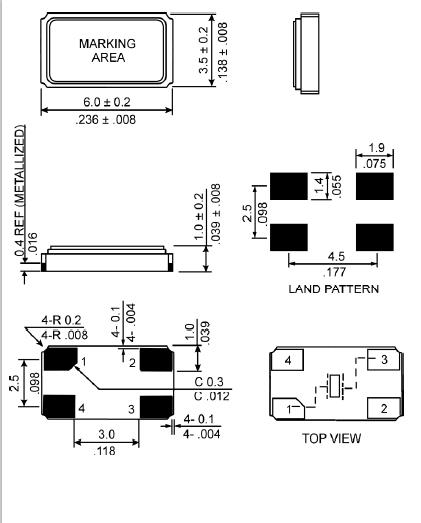

尺寸：6.0*3.5mm
产品介绍：Raltron晶振,H10SA晶振,H10SA-24.000-18-3050-EXT1-TR晶振,贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小...

Raltron晶振,H10SA晶振,H10SA-24.000-18-3050-EXT1-TR晶振,贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷振荡器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
Raltron晶振成立于迈阿密，在1983年，Raltron电子公司已经发展成为其中之一公认的经验丰富的频率管理产品制造商在世界各地。从简单音叉晶体到高稳定性控制晶体振荡器，Raltron提供最多全行业的频率管理设备。
公司对研发的承诺使得不断创造领先边缘晶体和振荡器器件和技术多年。今天，拉尔特龙提供高性能频率控制解决方案满足和超越客户的期望价格，质量，应用工程和客户支持。
为了满足快速增长的无线应用市场的需求，Raltron也将其定位作为一个完整的解决方案供应商，在其晶体和振荡器中添加SAW器件和LTCC滤波器发行。该公司还为同一市场开发了完整的天线产品系列。Raltron通过全球独立销售网络为全球客户提供支持代表以及亚洲的几个附属办事处，战略地位于主要客户附近和市场。该公司的产品由几家大型全球经销商分销目录房屋以及区域经销商处理具体的市场。
Raltron公司正在其迈阿密，佛罗里达州开发和制造精密振荡器。设施，而简单的水晶谐振器，时钟振荡器和滤波器以及天线。谐振器，时钟振荡器和滤波器以及天线在位于的几个设施中生产中国。该公司正从香港物流枢纽运送全球产品。
所有Raltron员工致力于追求品质和卓越。这个哲学通过多年不间断的增长，使得Raltron处于领先地位。
Raltron晶振公司是全球较受欢迎的石英晶振,有源晶振,压电石英晶体等频率产品制造商之一.Raltron晶振,H10SA晶振,H10SA-24.000-18-3050-EXT1-TR晶振.

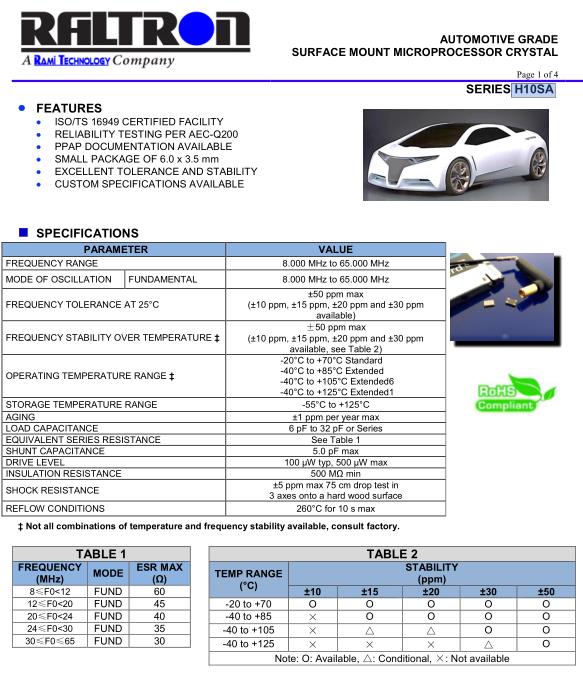

PARAMETER		VALUE
FREQUENCY RANGE		8.000 MHz to 65.000 MHz
MODE OF OSCILLATION	FUNDAMENTAL	8.000 MHz to 65.000 MHz
FREQUENCY TOLERANCE AT 25°C		±50 ppm max (±10 ppm, ±15 ppm, ±20 ppm and ±30 ppmavailable)
FREQUENCY STABILITY OVER TEMPERATURE ‡		±50 ppm max (±10 ppm, ±15 ppm, ±20 ppm and ±30 ppmavailable, see Table 2)
OPERATING TEMPERATURE RANGE ‡		-20°C to +70°C Standard
		-40°C to +85°C Extended
		-40°C to +105°C Extended6
		-40°C to +125°C Extended1
STORAGE TEMPERATURE RANGE		-55°C to +125°C
AGING		±1 ppm per year max
LOAD CAPACITANCE		6 pF to 32 pF or Series
EQUIVALENT SERIES RESISTANCE		See Table 1
SHUNT CAPACITANCE		5.0 pF max
DRIVE LEVEL		100 µW typ, 500 µW max
INSULATION RESISTANCE		500 MΩ min
SHOCK RESISTANCE		±5 ppm max 75 cm drop test in 3 axes onto a hard wood surface
REFLOW CONDITIONS		260°C for 10 s max

PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JISC 60068-2-20/IEC60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。Raltron晶振,H10SA晶振,H10SA-24.000-18-3050-EXT1-TR晶振.

1、技术支持：全方位技术指导,专业的技术支持让您感受到前所未有的后顾无忧.
2、客服咨询:专业的销售团队,耐心为您解答任何疑问,让您的消费得到保障.
3、质量保证,诚信为本,上我司以“以科技为动力,以质量求生存,”为理念.
4、提升业绩,降低成本为您的产品量身订制,免费取样,为您做到低成本,高效率.
