- 产品型号：41650619
- 频率：1~800MHZ

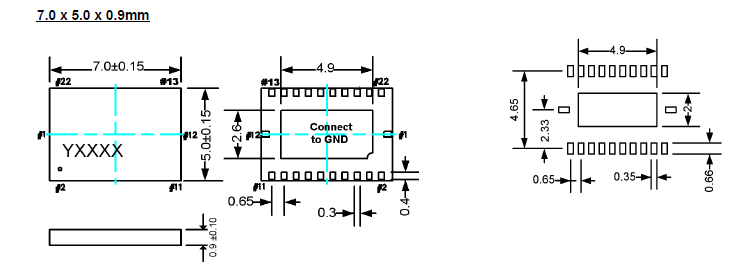

- 尺寸：7.0*5.0mm
- 产品介绍：与普通石英晶振,石英晶体,石英振荡器相比,SiTime的MEMS振荡器提供了更高的性能.由于石英设备针对特定的参数进行了优化,因此无法提供基于内存的解决方案提供的组合...
-

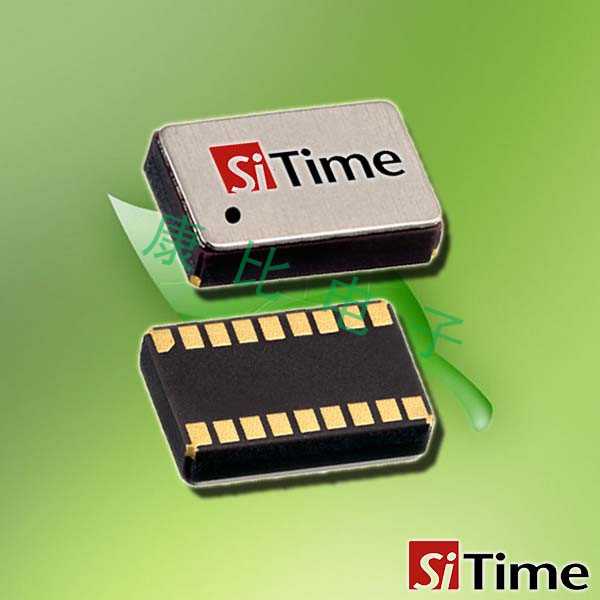

SiTime晶振,差分贴片晶振,SiT9103晶振
SiTime晶振,差分贴片晶振,SiT9103晶振,与普通石英晶振,石英晶体,石英振荡器相比,SiTime的MEMS振荡器提供了更高的性能.由于石英设备针对特定的参数进行了优化,因此无法提供基于内存的解决方案提供的组合性能和特性.
石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。
.jpg)
| 型号 | 符号 | SiT9103 |
| 输出规格 | - | LV-PECL |
| 输出频率范围 | fo | 1?800MHz |
| 电源电压 | VCC | 1.8V+2.5V±0.125V/+3.3V±0.165V |
|
频率公差 （含常温偏差） |
f_tol | ±50×10-6 max., ±100×10-6 max. |
| 保存温度范围 | T_stg | -40?+85℃ |
| 运行温度范围 | T_use | -10?+70℃ ,-40?+85℃ |
| 消耗电流 | ICC | 45mA max. (fo≦170MHz) |
| 待机时电流（＃1引脚"L"） | I_std | 10μA max. |
| 输出负载 | Load-R | 50Ω to VCC-2V |
| 波形对称 | SYM | 45?55% [at outputs cross point] |
| 0电平电压 | VOL | VCC-1.81?VCC-1.62V |
| 1电平电压 | VOH | VCC-1.025?VCC-0.88V |
| 上升时间 下降时间 | tr, tf | 0.5ns max. [20?80% Output, OutputN] |
| 差分输出电压 | VOD1, VOD2 | - |
| 差分输出误差 | ⊿VOD | - |
| 补偿电压 | VOS | - |
| 补偿电压误差 | ⊿VOS | - |
| 交叉点电压 | Vcr | - |
| OE端子0电平输入电压 | VIL | VCC×0.3 max. |
| OE端子1电平输入电压 | VIH | VCC×0.7 min. |
| 输出禁用时间 | tPLZ | 200ns |
| 输出使能时间 | tPZL | 2ms |
| 周期抖动（1） | tRMS | 5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
| tp-p | 33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) | |
| 总抖动（1） | tTL | 50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
| 相位抖动 | tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz] |
.jpg)
SiTime晶振各项注意事项：
晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。SiTime晶振,差分贴片晶振,SiT9103晶振
