  • 首页进口晶振Pletronics晶振,贴片晶振,LV91晶振,LV97晶振,差分晶体振荡器

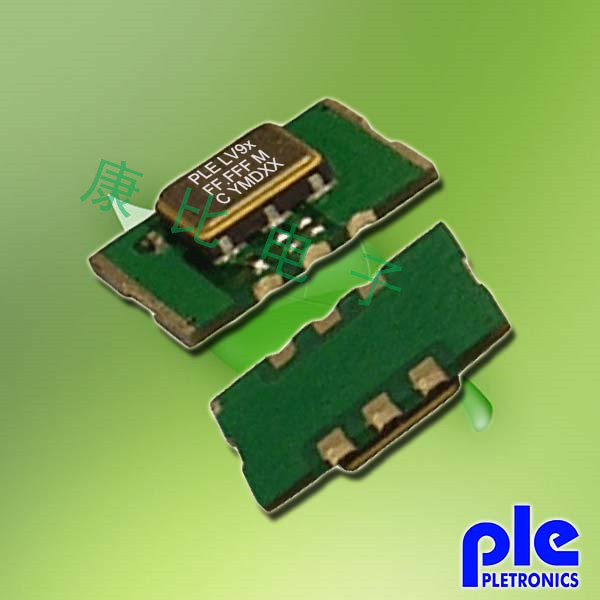

      Pletronics晶振,贴片晶振,LV91晶振,LV97晶振,差分晶体振荡器

    • 产品型号:7719373
    • 频率:10.9~670MHZ

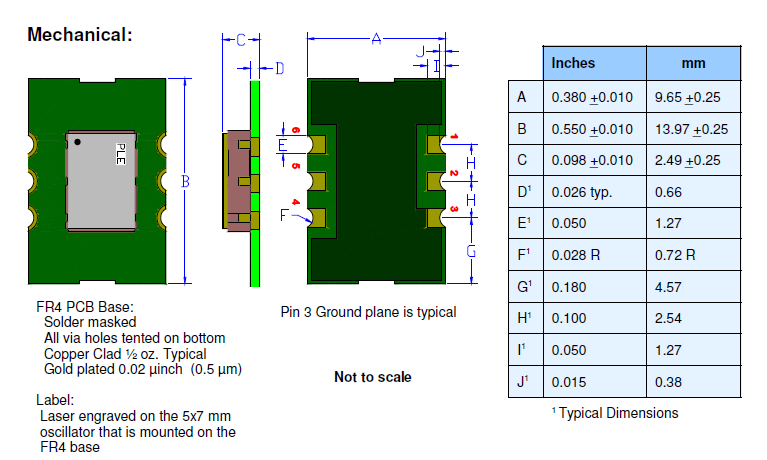

    • 尺寸:9.7mmx14.0mm
    • 产品介绍:差分晶振的使用特点在于能够从50MHZ频率做到700MHZ的超高频点.特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”.此款晶振电源电...
    • RoHS RoHS2


      Pletronics晶振,贴片晶振,LV91晶振,LV97晶振,差分晶体振荡器,差分晶振的使用特点在于能够从50MHZ频率做到700MHZ的超高频点.特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”.此款晶振电源电压相较于之前能够做到2.5V~3.3V之间,其工作温度以及储存温度范围远远超过了普通晶振,达到了-45°~+100°的温度范围
      贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

    型号 符号 LV91晶振,LV97晶振
    输出规格 - LVDS
    输出频率范围 fo 10.9?670MHz
    电源电压 VCC +2.5V±0.125V/+3.3V±0.165V
    频率公差
    (含常温偏差)
    f_tol ±50×10-6 max., ±100×10-6 max.
    保存温度范围 T_stg -40?+85℃
    运行温度范围 T_use -10?+70℃ ,-40?+85℃
    消耗电流 ICC 20mA max.
    待机时电流(#1引脚"L" I_std 10μA max.
    输出负载 Load-R 100Ω (Output-OutputN)
    波形对称 SYM 45?55% [at outputs cross point]
    0电平电压 VOL -
    1电平电压 VOH -
    上升时间 下降时间 tr, tf 0.4ns max. [20?80% Output-OutputN]
    差分输出电压 VOD1, VOD2 0.247?0.454V
    差分输出误差 ⊿VOD 50mV [⊿VOD=|VOD1VOD2|]
    补偿电压 VOS 1.125?1.375V
    补偿电压误差 ⊿VOS 50mV
    交叉点电压 Vcr -
    OE端子0电平输入电压 VIL VCC×0.3 max.
    OE端子1电平输入电压 VIH VCC×0.7 min.
    输出禁用时间 tPLZ 200ns
    输出使能时间 tPZL 2ms
    周期抖动(1 tRMS 5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
    tp-p 33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
    总抖动(1 tTL 50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
    相位抖动 tpj 1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz)
    [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]




    晶振在工作中出现异常技术问题:
      这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。
    我们从晶振使用输出无信号开始寻找相关问题。
      我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查。如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6。
      你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。
    如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。Pletronics晶振,贴片晶振,LV91晶振,LV97晶振,差分晶体振荡器
    比如等效电路测试如下:
