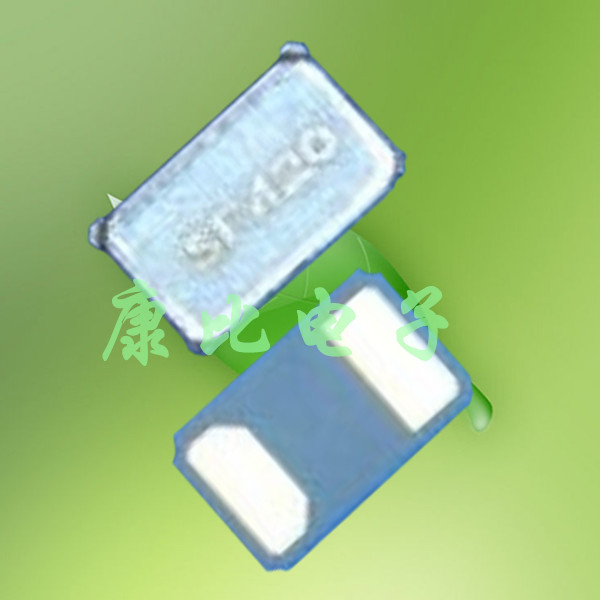

      小型贴片晶振,SC-16S晶体,千赫兹晶振,Q-SC16S03220C5AAAF

    • 产品型号:87263296
    • 频率:32.768Khz

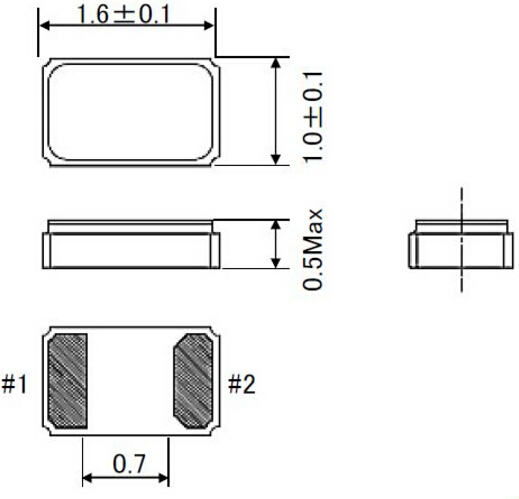

    • 尺寸:1.6X1.0X0.5mm,详情请浏览PDF
    • 产品介绍:高密度小体积封装适合贴片封装类型,“Q-SC16S03220C5AAAF”,优秀的耐冲击性,耐温度性,完全无铅,高信赖性的光蚀微影法加工的石英水晶振动子.
    • RoHS RoHS2

               小型贴片晶振,SC-16S晶体,千赫兹晶振“Q-SC16S03220C5AAAF”主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.本产品具有小型、薄型、轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性.

    项目 记 号 SC-16S 条 件
    频率 f_nom 32.768kHz
    频率容许偏差 f_tol ±20x10−6, ±50x10−6
    顶点温度 Ti +25±5°C
    二级温度系数 B (−3.5±1.0)x10−8/°C2
    负载容量 CL 7.0pF/9.0pF/12.5pF
    串联电阻 R1 65kÙ 最大值
    绝对最大激励等级 DLmax. 1μW
    推荐激励等级 DL 0.1μW
    并联电容 C0 0.8pF 典型值
    频率老化程度 f_age ±3x10-6 +25±3°C,第一年
    工作温度范围 T_use -40°C~+85°C
    保存温度范围 T_stg -55°C~+125°C 单件保管




           “Q-SC16S03220C5AAAF”为了使石英晶振在振荡电路中可以稳定地发生振荡,电路的负性电阻与晶振的等效串联电阻相比,必须具有充分大的容 量(振荡宽限要大).建议将振荡宽限设置为晶振的等效串联电阻的5倍以上.

          振荡宽限评价方法的示例 (如左图).与晶振串联连接上纯电阻 Rx,确认振荡的开始或结 束.缓慢地使 Rx 值逐渐变大 , 开始或结束振荡时 的最大电阻 Rx 加上晶振的有效电阻 Re,就是该电 路的大概负性电阻的数值.负性电阻 |- R| = Rx + Re|−R| 为晶振的等效串联电阻的最大值 (R1 max.) 的 5 倍以上.*Re 为振荡时的有效电阻值.Re = R1 (1 + CO/CL ) 2.        自1881年创业以来,精工公司已不断地向全世界推出了各种具有革新性的商品和服务.以腕表、电子元器件、系统解决方案的3大业务为轴心,推进各种业务,在全球范围内开展各项活动.精工永恒不变主体就是,依靠“觉得可靠的质量”让顾客得到满足.将集团基本理念定为“努力成为值得社会信赖的公司”,我们希望像全世界的顾客提供值得信赖的商品和服务.
               “Q-SC16S03220C5AAAF”精工科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务.
