首页进口晶振SA324晶振,CTS无源晶振,美国进口晶振

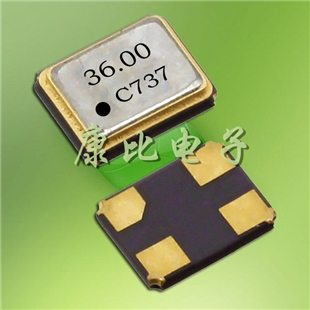

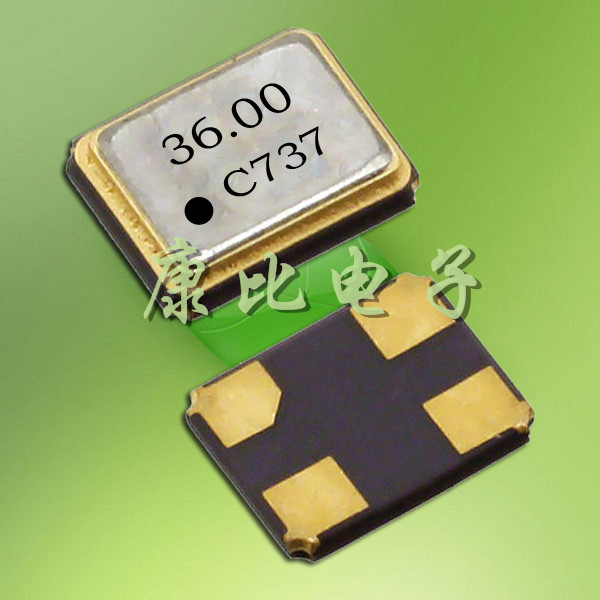

SA324晶振,CTS无源晶振,美国进口晶振

产品型号：71232391
频率：12~120MHZ

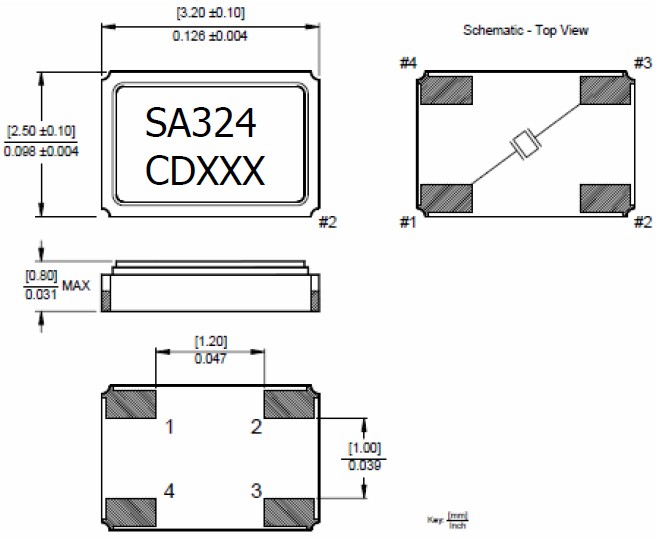

尺寸：3.2*2.5mm
产品介绍：CTS公司生产产品的光和商用车产品(传感器、执行器和踏板模块),和电子元件产品(频率控制设备、开关、电位器、过滤器、热管理产品和压电陶瓷).

SA324晶振,CTS无源晶振,美国进口晶振.超小型石英晶片的设计:石英晶片的长宽尺寸已要求在±0.00２mm内,由于晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作,从而导致产品在客户端不能正常使用,研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此晶片设计的计算机程序,该程序晶片外形尺寸已全面应用并取得很好的效果.超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.

参数	SA324晶振
工作模式	基本		第三次泛音
频率范围	12.0 MHz to 40.0 MHz		36.0 MHz to 120.0 MHz
水晶切割	AT截法
频率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
频率稳定度公差1 (工作温度范围,引用到25°C阅读)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作温度范围1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串联电阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
负载电容或共振模式(见订购信息更多的选项)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt详细)	3.0 pF typical, 5.0 pF maximum
激励功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
绝缘电阻(@直流100 v)	500M Ohms minimum
储存温度范围	-40°C to +125°C
回流条件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

CTS组件台湾,公司积极开展环境保护活动,遵守环境法律法规,和追求持续改进和污染预防实现低污染,节约能源,减少废物,零事故,创造一个舒适的工作环境.我们的IT系统不断改进,达到了自2009年以来纸张使用量减少60%.我们目前与国内客户和3国内供应商合作,再使用和再回收包装.自2009年以来,这已经被提升.我们加强了CTS指拨开关的制造过程,减少了噪音水平到85分贝或更少.在2012年至2013年期间,我们的设施保护工作取得了减少用水量为12190吨.我们降低了189021千瓦时的电力消耗.

CTS的汽车产品部门运营多个生产地点在北美,欧洲和远东地区.CTS汽车产品供应全球汽车oem和第二层供应商与扶轮和线性位.主要市场包括医疗,国防和航空航天、工业控制、电源管理、通信、计算机和电子网络.置传感器、旋转执行器和电子油门踏板模块.CTS汽车产品部门还提供商业组件,重型车辆和小型引擎市场定制的传感和驱动组件.最近添加的CTS的汽车制造能力在东欧和中国生产设施.与操作在台湾,中国,新加坡,以及北美,CTS的电子元件部生产一系列广泛的频率控制装置,陶瓷射频过滤器/双工器,EMI / RFI滤波器、电容器、开关、旋转和线性电位计、电阻和电阻/电容网络和热管理组件CTS公司生产产品的光和商用车产品(传感器、执行器和踏板模块),和电子元件产品(频率控制设备、开关、电位器、过滤器、热管理产品和压电陶瓷).

这些晶体知识介绍是指,晶体在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.你可以先把晶体卸载下来并测试晶体的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶体的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶体频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.比如等效电路测试如左图.
