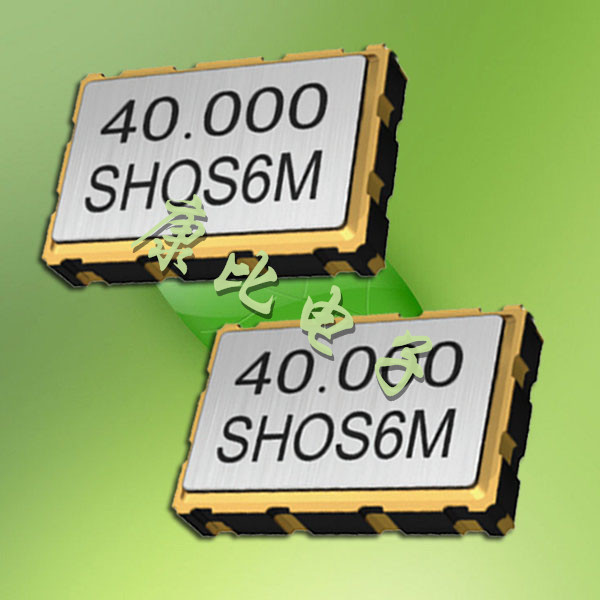

台湾希华晶振,有源晶振,石英晶振OSC73.OSC71,OSC81，SHO-3225，SHO-2520，SCO-2520，SCO-2016

产品型号：38972773
频率：2.500-60.000MHZ

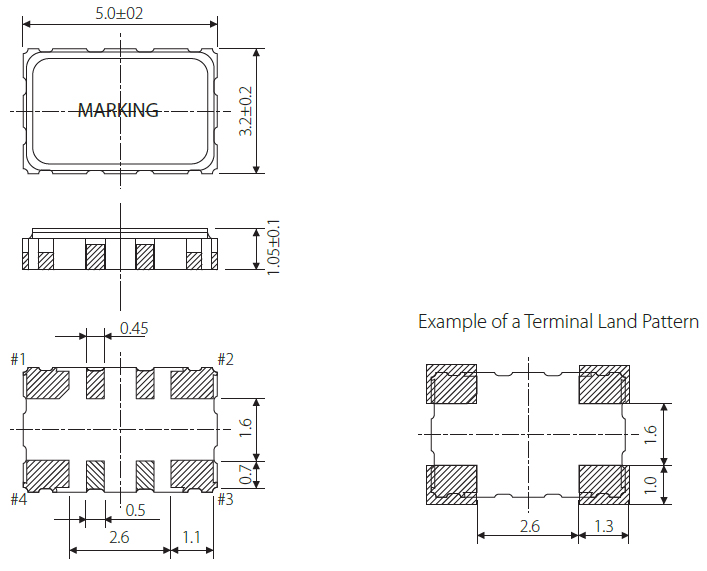

尺寸：5.0*3.2mm
产品介绍：希华晶体科技有限公司成立于1988年,希华正式成立,包含人工水晶、石英晶片、SAW WAFER,以及石英晶体、晶体振荡器、晶体滤波器、温度补偿型及电压控制型产品等,为客...

台湾希华贴片晶振智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

产品参数	符号	参数范围	产品说明
输出频率范围	f₀	2.500-60.000MHZ	标准频率
电源电压	V_CC	1.8 V ±0.1 V / 2.8 V ±5% / 3.0V ±5%	电源电压范围:1.7V to 3.3V
储存温度范围	T_stg	-40°C to +90°C	裸存
工作温度范围	T_use	-40°C to +90°C
频率初期公差	f_tol	±2.0 ×10^-6 Max.	在回流焊后,+25°C
频率温度特征	f₀-T_C	±0.5 × 10^-6 Max./-30°C to +85°C ±2.0 × 10^-6 Max./-30°C to +85°C ±2.0 × 10^-6 Max./-40°C to +85°C(选择)	高精度(for GPS) 标准定做產品
频率负载变动特征	f₀-Load	±0.2 × 10^-6 Max.	10kΩ // 10pF ±10%
频率电源电压特征	f₀-V_CC	±0.2 × 10^-6 Max.	V_CC ± 5%
频率老化	f_age	±1.0 × 10^-6 Max. ±1.5 × 10^-6 Max.	+25°C,第一年, 13MHz ≤ f₀ ≤ 40MHz +25°C,第一年, 40MHz < f₀ ≤ 52MHz
功耗	I_CC	1.5mA Max. 2.0mA Max.	13 MHz≤f0≤26 MHz 26 MHz
输入电阻	Rin	500kΩ Min.	V_C- GND(DC)
频率控制范围	f_cont	±8.0 × 10^-6 to ±15.0 ×10^-6	V_C=0.9V ±0.6V (V_cc=1.8 V) 或 VC=1.4 V ±1.0 V (V_cc=2.8 V)
频率变化极	-	正极
占空比	SYM	40% to 60%	GND 极 (DC 切割)
输出电压	V_PP	0.8V Min.	峰-峰值
输出负载	Load_R Load_C	10kΩ 10pF	DC切割电容 = 0.01µF
