首页进口晶振NV3225SA晶振,压控晶振3225,日本进口NDK晶振

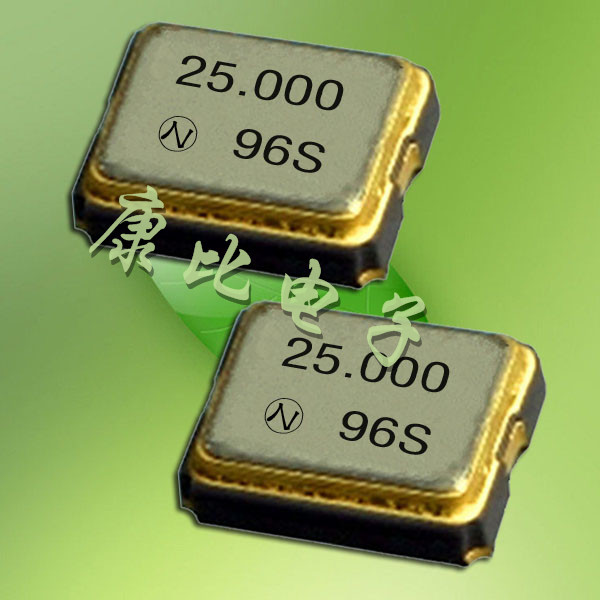

NV3225SA晶振,压控晶振3225,日本进口NDK晶振

产品型号：38953249
频率：1.25~80MHZ
尺寸：3.2*2.5mm
产品介绍：NDK科技是一家以研发和生产晶振为核心业务的日本上市公司,公司产品以不断追求“小型化、高性能、高品质 ”为目标,服务于手机,IT,数码,汽车等多个领域.

NV3225SA晶振,压控晶振3225,日本进口NDK晶振.VCXO是指这款晶体产品控制功能只有单压控也就是电压控制功能,产品本身频率精度可以随着电压搞定起伏来自动调整频率,使产品永远控制在一定的频率范围,压控晶振（VCXO）压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用：SDH/ SONET,以太网,基站,笔记本晶振应用, VCXO,压控晶体应用：调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等符合RoHS/无铅.

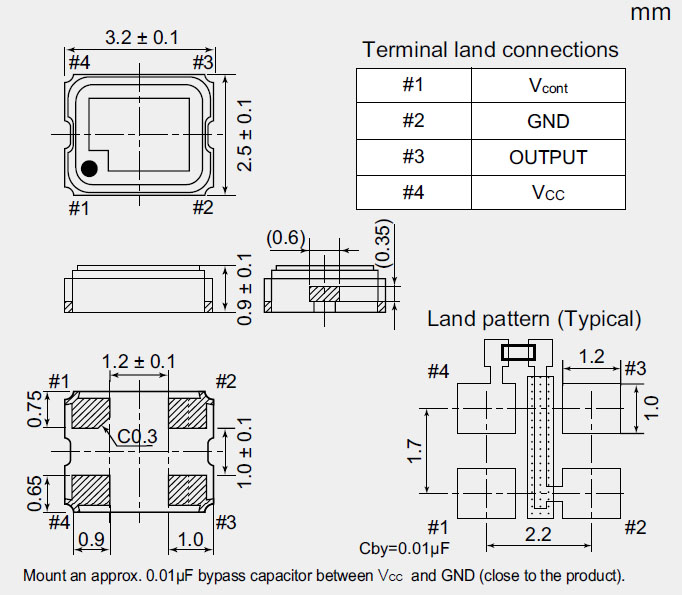

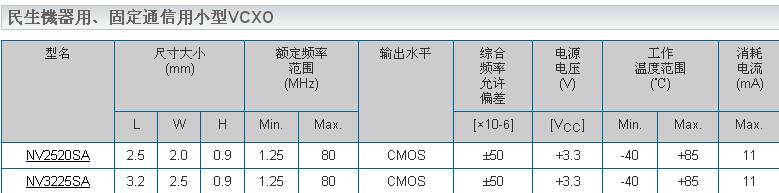

型号		NV3225SA
输出电压		LVPECL
频率范围(MHZ)		1.25 to 80
频率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作温度		0 to +70	0 to +85	0 to +85
保存温度		–55 to +125
电源电压（V）		+2.5 ± 5 %, +3.3 ± 10 %
电流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
输出电压(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88 (DC characteristics)
上升/下降时间(单位:纳秒)		Max. 1 (20 to 80% Waveform)
对称(%)		45 to 55 (at 50% Waveform)
输出负载(Ω)		50 (Terminated to VCC–2.0V)
相位抖动		Max. 1 (Offset frequency : 12kHz to 20MHz)

晶振封焊后的注意事项:
焊封:
将基座与上盖放置在充满氮气(或真空)的环境中进行封焊,以保证产品的老化率符合要求.
主要封焊方式有：
   ◆ 电阻焊
   ◆ 滚边焊(Seam)
   ◆ 玻璃焊(Frit)
   ◆ 锡金焊(AuSn)
6. 密封性检查:
确认封焊后的产品是否有漏气现象.
依检漏方法区分为:
   a.粗漏：检查较大的漏气现象,常用检出方法有气泡式及压差式.
   b.细漏：检查较微小的漏气现象,常用检出方法为氦气检漏式.
7. 老化及模拟回流焊:
   老化 : 对产品加以高温长时间老化,将制程中因热加工造成之应力达到释放效果.
   回流焊: 以模拟客户使用环境,目的在暴露制造缺陷,据以提高出货可性.
8. 测试：
对成品进行印字、电性能指针测试,剔除不良品,保证产品质量.
