首页进口晶振压控温补晶振,有源晶振,NT2016SA晶振

压控温补晶振,有源晶振,NT2016SA晶振

产品型号：98088707
频率：10M~52M

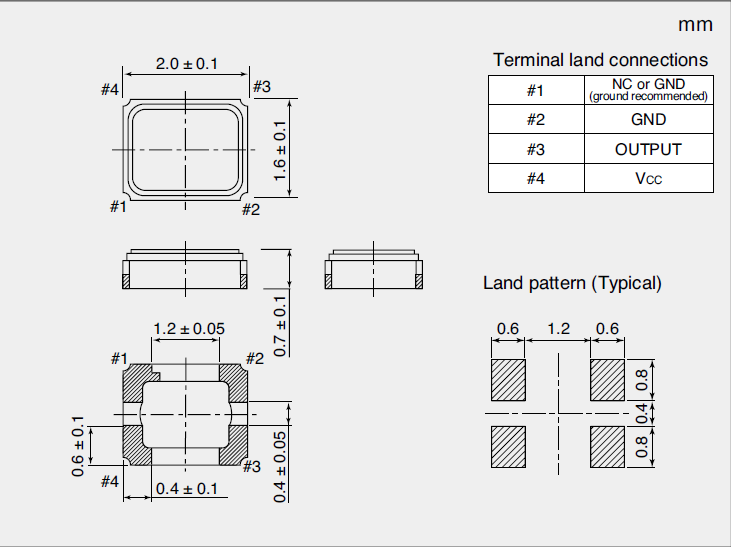

尺寸：2.0x1.6x0.8mm
产品介绍：产品广泛应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、汽车防盗报警系统、平板电脑

NT2016SA晶振,日本电波株式会社,NDK压控温补晶振小尺寸的TCXO温补晶振内部晶片焊接模式采用了,高精密点胶技术,晶片胶点的位置、大小：位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内,确保TCXO晶体产品精度,稳定性能良好发挥功能.

型号		NT2016SA
输出电压		Min. 0.8 V(p-p) (DC Coupling (*1))
频率范围(MHZ)		10 to 40
频率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作温度			-30 to +85	-40to +85
保存温度		–55 to +125
电源电压（V）		+1.8V
电流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
输出电压(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88 (DC characteristics)
上升/下降时间(单位:纳秒)		Max. 1 (20 to 80% Waveform)
对称(%)		45 to 55 (at 50% Waveform)
输出负载(Ω)		50 (Terminated to VCC–2.0V)
相位抖动		Max. 1 (Offset frequency : 12kHz to 20MHz)

负载电容匹配
1.于振荡电路产生的振荡回路来看，不同的负载电容会有不同程度频率飘移，因此设计时必须针对产品实际的负载电容做量测以确定是否与当初设计规格一致
2.理论值负载电容计算方式如下,由C51 C52计算串联电容后加上离散电容等于实际的负载电容，杂散电容内含PCB Layout、芯片电极等等因素造成.
CL = C51 * C52 / (C51 + C52) + C0 + Cs;
Note: Cs refers to on board stray capacitance.

NDK的发展：
1948 年在东京都中央区日本桥设立南部商工株式会社
1949 年开始晶体谐振器的制造、销售
1950 年公司名变更为日本电波工业株式会社
         总公司迁移登记至东京都涉谷区大山町
1954 年建设、迁移总公司及工厂至东京都涉谷区代代木新町（现为涉谷区西原）
1959 年开始晶体滤波器的制造
1960 年开始晶体振荡器的制造
1962 年着手在崎玉县狭山市建立新工厂（现为狭山事业所）
1963 年在狭山事业所建成人工水晶工厂、开始人工水晶的制造
         在狭山事业所建成水晶切断工厂
         在日本证券业协会进行店面登记
1964 年在狭山事业所建成组装工厂
         在大阪府大阪市设立大阪办事处
经营理念:
要认识到作为世界一流厂家的使命和责任,要始终在行业中起带头作用.
抢先取得社会需求,为客户提供高质量的服务.
追求使用更方便、更稳定的发振源,创造更高的附加价值.
不畏失败,向困难挑战,努力培养出能自我开发的人才.
通过工作发扬人格.
尊重个人,努力提高员工的生活水平.
以与关系公司、供应商及包括地区社会在内的共同繁荣来回报投资者.
致力于保护地球环境,担负起责任.

深圳康比电子有限公司：石英晶振、49/S、49/SMD、5X7mm、6x3.5mm、5X3.2mm、陶瓷晶振、ZTT三脚、ZTA二脚、贴片系列7.2X3.4mm、3.7X3.1mm、音叉表晶：32.768KHZ系列.在国内服务数千家高科技企业,和客户共同见证晶振频率的稳定一致性将可调电容改为固定电容,帮助客户降低产品成本.康比以先进的全自动检测设备仪器、严格的现代化生产系统、和ISO9000质量管理体系、快捷的售后服务为您提供优质的产品和服务！

NDK晶体承诺所有的运作皆遵守本地国家的法律,并符合国际上所共同认知环保与社会责任的标准,成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司.

我们将持续关注企业社会责任各项新议题,使本公司更加完整并落实企2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.
