首页进口晶振晶体MC-30AY,32.768KHZ陶瓷面晶振,传感器晶振,MC-30AY 32.7680K-A3: PURE SN

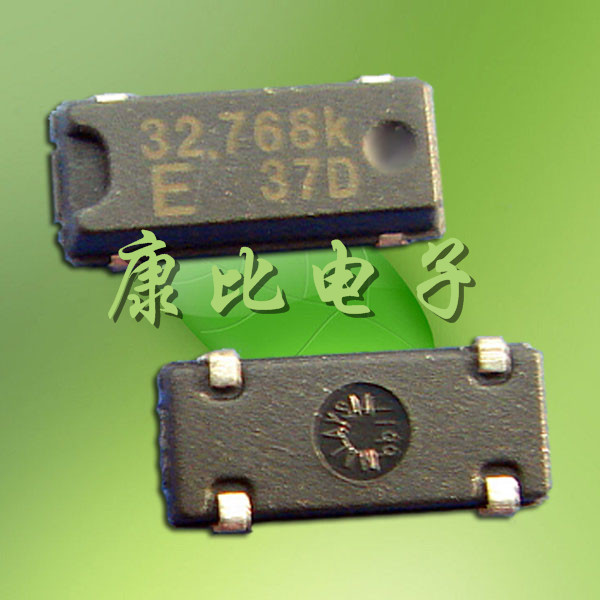

晶体MC-30AY,32.768KHZ陶瓷面晶振,传感器晶振,MC-30AY 32.7680K-A3: PURE SN

产品型号：81085864
频率：20~120KHZ

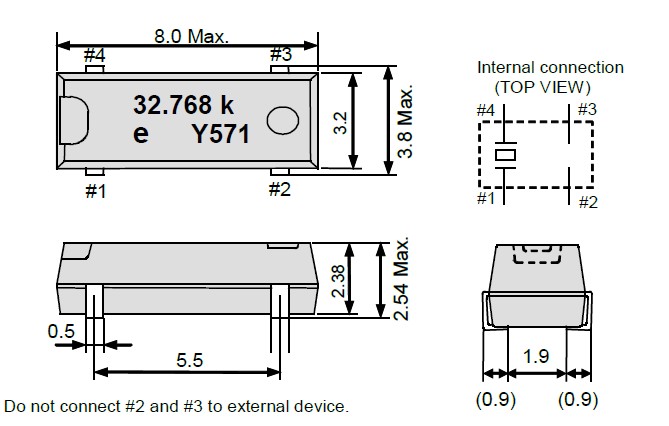

尺寸：8.0*3.8mm
产品介绍：产品应用范围非常广阔,比如多种电子消费类,“MC-30AY 32.7680K-A3: PURE SN”手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域.

晶体MC-30AY,32.768KHZ陶瓷面晶振,传感器晶振因32.768KHZ晶体本身外观款式多元化,“MC-30AY 32.7680K-A3: PURE SN”所以适合多个产品应用.并且满足欧盟ROHS环保要求,晶体本身有重量轻,体积小,超薄型等多种优势,得到市场认可.

项目	记号	MC-30AY	条件
频率	f_nom	20~100KHZ
电压	ppm	10ppm 20ppm或指定
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-20°C～+70°C
保存温度范围	T_stg	-55°C～+125°C	单件保管一年

“MC-30AY 32.7680K-A3: PURE SN”石英晶振电路设计匹配问题：
一般来说,微处理器的振荡电路由考毕兹电路显示派生如下：
镉和CG是外部负载电容,其中已建成的芯片组. Rf为具有200KΩ?1MΩ反馈电阻.它的内置芯片一般设置.Rd为限流电阻470Ω与1KΩ?.这个阻力是没有必要的公共电路,但仅用于具有高电源电路.一个稳定的振荡电路需要的负电阻,其值应是晶体阻力的至少五倍.它可写为|-R|>5的Rr.例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于？200Ω时的晶体的电阻值是40Ω.负阻“的标准来评估一个振荡电路的质量.在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的.因此,这是非常重要的衡量负电阻（-R）以下说明：
（1）线路连接的电阻（R）与晶体串联
（2）从起点到振荡的停止点调整R的值.
（3）振荡期间测量R的值.
（4）你将能够获得负电阻的值,|·R|= R +的Rr,和RR =晶体的阻力.
附：所连接的电路的杂散电容,可能会影响测定值.如果晶体的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路.如果是这样的话,我们有三种方法来改善这样的情况：降低外部电容（Cd和CG）的值,并采用其他晶体具有较低负载电容（CL）. 采用具有较低电阻（RR）的晶体.使用光盘和CG的不等价的设计.我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.
