首页进口晶振有源晶振,石英晶振,压控温补振荡器,DSA321SCL,有源晶振电压,晶振型号,1XTV26000FMC

有源晶振,石英晶振,压控温补振荡器,DSA321SCL,有源晶振电压,晶振型号,1XTV26000FMC

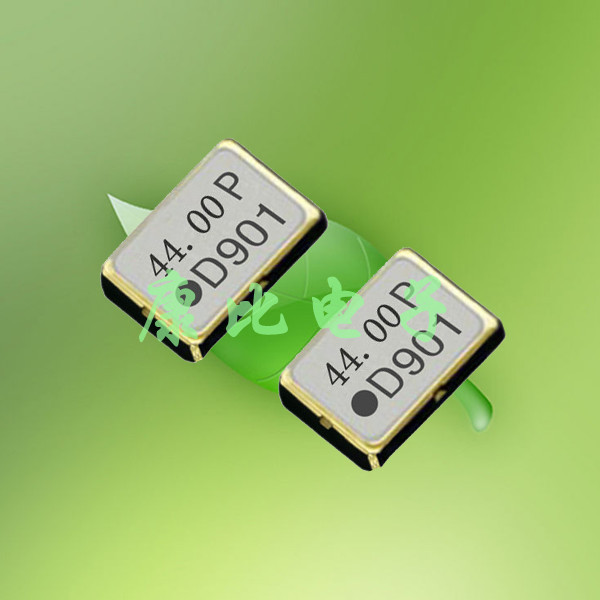

产品型号：28423820
频率：9.6~52MHZ

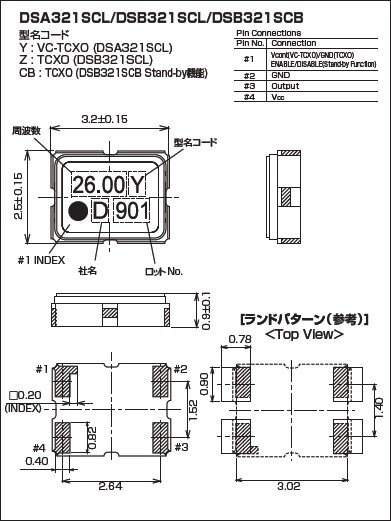

尺寸：3.2*2.5mm,详解请浏览PDF
产品介绍：适用于无线局域网,已实现低相位噪声,低电压,“1XTV26000FMC”,低消费电流和高稳定性,超小型体积,质量轻,缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）,为无...

压控温补振荡器DSA321SCL,有源晶振电压,晶振型号应用：SDH/ SONET,以太网,基站,笔记本晶振应用,“1XTV26000FMC”, VCXO,压控晶体应用：调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等符合RoHS/无铅.

料号	DSA321SCL
频率范围	9.6~52MHZ
负载电容	7pf 8pf 9pf 10pf 12pf 20pf
励振ベ	10μW (200μW max.)
周波数偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波数温度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存温度范围	ー40～150℃
信頼性仕様	AEC-Q200
电压	1.8V 2.5V 3.3V 5V

等效串联阻抗 ( Equivalent Series Resistance , ESR)
当石英晶体串联振荡在fs时, C1及L1是相反相位而互相抵消, “1XTV26000FMC”,整个共振子的动态支臂(motional arm) 的导纳(admittance)是接近最小阻抗值R1. 这时候整个石英晶体共振子的表现仅是一个电阻性的组件. 电阻值R1是整个组件的机械性能量损耗. 其中包含了石英材料, 接着材料及封装材料上所有的能量损耗.
动态电容( Motional Capacitance C1 ) 及动态电感( Motional Inductance L1 ):
在公式一中, ,动态电容C1及动态电感L1与串联偕振频率, fs ,是相互关联的.在实际的量测系统中, 我们祇能量测到动态电容C1及串联协振频率fs . 动态电感L1是由公式(4)计算得到.

1959大和喀左长谷川在神户市成立加工电子零件和石英晶体.
1965开始批量生产的晶体谐振器零件.
1970东京办事处.
1976打开宫崎厂（目前九州大真空公司）为音叉型石英晶体谐振器生产.
1981建立大真空（香港）公司开始提供音叉型石英晶体谐振器的香港和中国市场.
1985开德岛第二厂开始生产陶瓷产品打开配送中心在加古川市.
1989更改公司名称大真空第三十周年.建立了PT.KDS印度尼西亚启动海外生产晶体谐振器.
1996取得ISO9001（国际标准化组织质量管理标准）.
2001扩大生产规模天津该公司地板
2003成立上海锐致国际贸易有限公司加强在中国的销售.以和谐电子公司为本公司合并的子公司加强石英器件业务.
2010建立大真空（泰国）有限公司
2012扩大在加古川市中央实验室的地板尺寸.

大真空晶体承诺所有的运作皆遵守本地国家的法律,“1XTV26000FMC”,并符合国际上所共同认知环保与社会责任的标准,成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司. 我们将持续关注企业社会责任各项新议题,使本公司更加完整并落实企业社会责任所有面向. 对内,我们将透过各种教育训练与活动,用心创造一个多元且充满活力的工作环境 (例如健康促进活动); 对外,本公司透过与利害相关团体间的沟通,积极落实企业社会责任活动,持续投入社会公益,降低对社会环境之冲击.
