首页进口晶振进口晶振DSX840GT,小型贴片石英晶体谐振器,耐高温晶体

进口晶振DSX840GT,小型贴片石英晶体谐振器,耐高温晶体

产品型号：31189307
频率：4MHZ~8MHZ

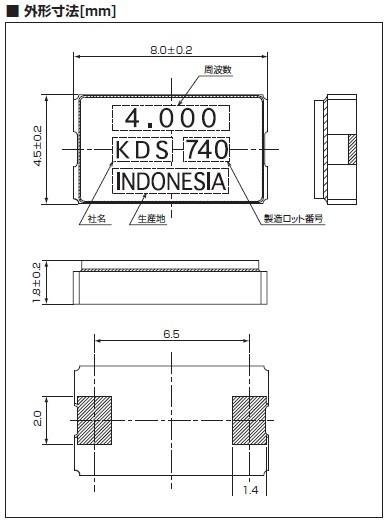

尺寸：8.0*4.5mm,详解请浏览PDF
产品介绍：最适合用于汽车电子领域的小型表面贴片型晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分,在极端严酷的环境条件下也能发挥稳定的起振特性,具有耐热,...

进口晶振DSX840GT,小型贴片石英晶体谐振器,耐高温晶体适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

料号	DSX840GT
频率范围	4~8MHZ
负载电容	8pf 10pf 20pf
励振ベ	10μW (200μW max.)
周波数偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波数温度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存温度范围	ー40～150℃
信頼性仕様	AEC-Q200
包装	1000/pcs

同是AT切的芯片,在振动模式上又有基频（FUND）,三次泛音,五次泛音等之分.小型SMD石英晶体谐振器而言,5次泛音很少,3次泛音一般在40M以上时才会少量生产.同一频率的产品,3次泛音的厚度是基频的3倍,例如我司产品某产品48MHz三次泛音的厚度约为0.104mm（与16MHz基本波的厚度相同）,48MHz基本波产品的厚度约为0.034mm.在设计芯片厚度时,AT切的芯片的厚度与频率,及振动模式有关,而与芯片的尺寸大小无关.做成成品后的AT切基频产品,AT切3泛音产品与BT切产品可以通过观察其C0/C1值,TS值,电阻值及TC特性来区分.
问题和现象：石英谐振器与电路组装后,频率不在要求的数值上,造成电路不能正常工作.
原因分析：这种情况多与谐振器的寄生振动有关,有时也与电路设计不合理有关. 前面提到,石英晶体会有多个寄生响应,对厚度切变晶体来说频率在20MHZ以上,尤其是泛音晶体易产生寄生响应.泛音晶体的基频谐振电阻有时会与三次泛音的谐振电阻相差较小,在不加滤波电路时有可能在基频频率上振荡,因此可能时应在电路设计加上选频回路避免该情况发生.

1959大和喀左长谷川在神户市成立加工电子零件和石英晶体.

1963 变组织公司向合股公司.
1974建川厂（现凉厂）最高可能的大规模生产在世界人造石英晶体.
1980打开鸟取厂（目前鸟取生产部）对晶体谐振器生产增加.
1984完成独立中心实验室.开德岛工厂（现在的德岛生产部）作为人造石英晶体的稳定的生产基地,部分设备和石英谐振器.开始大规模生产光学低通滤波器.
1988建立大真空（新加坡）有限公司加强在东盟地区销售.
1993建立了天津该公司开始音叉型石英晶体谐振器的海外生产.
2003成立上海锐致国际贸易有限公司加强在中国的销售.以和谐电子公司为本公司合并的子公司加强石英器件业务.
2010建立大真空（泰国）有限公司
2013东京证券交易所上市第一节.
大真空电子多年来致力于研发创新,部分核心技术是日本业界的领先者,近年来陆续取得石英相关制造技术专利；未来将持续加强开发,以成为全球石英频控元件领导者之目标迈进.大真空电子以严谨的质量管制系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求.
未来展望
销售：发展自有品牌及策略性客户、拓展全球化渠道.
产能：经济化、规模化.`
产品：高频、高精度、轻、薄、短、小.
制程：标准化、自动化、信息化与弹性化.
供应链：交期短、库存低.

自从欧盟颁布各项绿色环保指令（如RoHS）后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.大真空电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求之产品.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.
