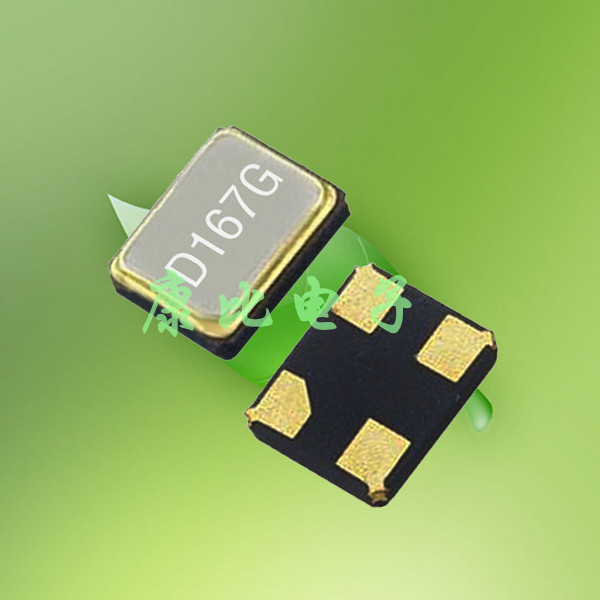

更多>>KDS晶振DSX221S,日本进口小型SMD晶体,无源晶体2520主要采用了,先进的晶片的抛光工艺技术,是晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升.改变了传统的生产工艺,使产品在各项参数得到了很大的改良.

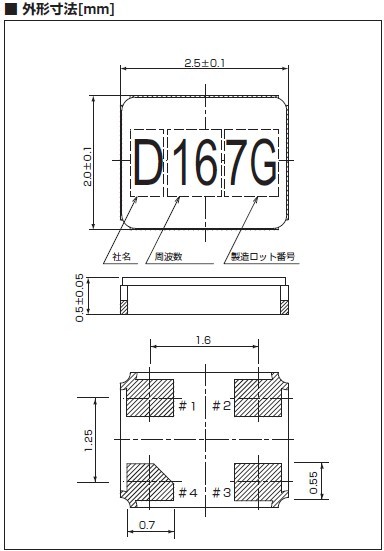

料号 | DSX221S | ||||
频率范围 | 12~60MHZ | ||||
负载电容 |
7pf 8pf 9pf 10pf 20pf |
||||
励振ベ | 10μW (200μW max.) | ||||
周波数偏差 | ±30×10−6,±50×10−6,±100×10−6 (at 25℃) | ||||
直列抵抗 | 300Ωmax | 200Ωmax | 150Ωmax | 120Ωmax | 100Ωmax |
周波数温度特性 | ±50×10−6/ー40~+85℃ (Ref. to 25℃ ) | ||||
±100×10−6/ー40~+125℃ (Ref. to 25℃ ) | |||||
±200×10−6/ー40~+150℃ (Ref. to 25℃ ) | |||||
保存温度范围 | ー40~150℃ | ||||
信頼性仕様 | AEC-Q200 | ||||
包装 | 3000/pcs |
驱动功率( Drive Level )
石英晶体的驱动功率是指石英晶体共振子的消耗功率. 一般是以微瓦(microwatt)表示. 振荡线路的设计上必须提供适当的功率让石英晶体共振子开始起振并维持振荡. 石英晶体的振荡是属于物理上的高频机械振动, 振荡时的电气阻抗值约在10~100奥姆以下( 依频率范围及尺寸大小有差异). 振荡线路若提供过高的驱动功率, 会使石英晶体的非线性特性变化及石英/电极/接着材料的接口恶化, 进而造成振荡频率FL及等效阻抗R1的过度变化. 石英晶体在长时期的过高驱动功率下工作, 会有不稳定的现象. 随着各类应用面的低消耗功率需求及产品小形化趋势, 加上近几年石英产品的技术大幅提升, 石英晶体共振子的电气阻抗值整体都下降而且稳定. 振荡线路的设计不需要,也不应该提供过高的驱动能量在石英晶体共振子上面. 对于绝大部份的应用面而言, 振荡线路提供 10 ~ 100 微瓦( microwatt)的最大功率(视石英共振子的尺寸及频率而定)给石英共振子已足够了.
大 真空电子立基日本,在美国与中国大陆均设有生产据点,营业与销售据点包括日本台北、美国、欧洲以及中国大陆等地,客户遍及汽车产业、消费性电子、信息产 业、通信产业与通信基础产业.大真空电子多年来致力于研发创新,部分核心技术是日本业界的领先者,近年来陆续取得石英相关制造技术专利;未来将持续加强开 发,以成为全球石英频控元件领导者之目标迈进.
1959大和喀左长谷川在神户市成立加工电子零件和石英晶体.
1963 变组织公司向合股公司.
1970东京办事处.
1974建川厂(现凉厂)最高可能的大规模生产在世界人造石英晶体.
1977建立大真空(美国)有限公司开始向美国市场供应晶体谐振器.
1981建立大真空(香港)公司开始提供音叉型石英晶体谐振器的香港和中国市场.
1985开德岛第二厂开始生产陶瓷产品打开配送中心在加古川市.
1990~1991大阪证券交易所上市第一节.建立大真空(德国)公司加强在欧洲的销售.
1996取得ISO9001(国际标准化组织质量管理标准).
2000获得ISO14001(国际标准化组织的环境管理系统).
2002获得国际标准化组织16949(国际标准化组织技术规范).
2010建立大真空(泰国)有限公司
2013东京证券交易所上市第一节.
近来由于污染排放总量管制受到应有重视,各种污染减量与管理机制的议题已陆续成为主管机关与企业间执行污染防制的重点,而大真空电子本身由于受到环保机关污染总量管制,污染物排放量有一定的承诺限值,加上各类相关环保议题的要求,亦订定与规划相关减量目标,全力保护有限的地球资源与环境.有鉴于环保意识抬头.落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.
