首页进口晶振KDS晶振DSX220G,日本品牌晶振,无铅晶体

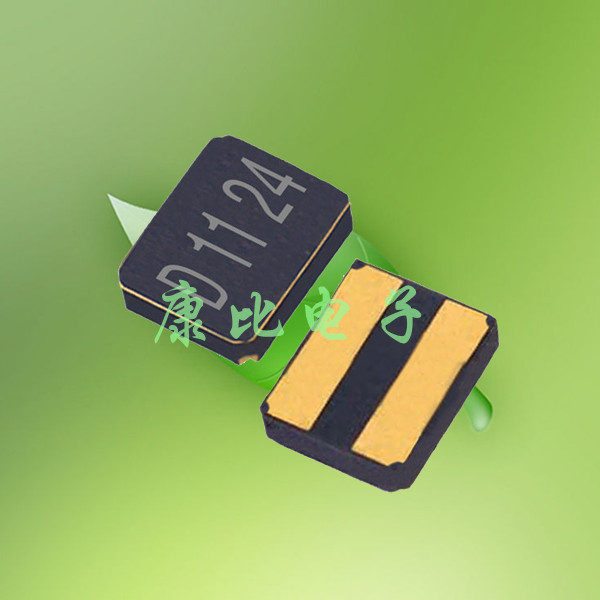

KDS晶振DSX220G,日本品牌晶振,无铅晶体

产品型号：11848367
频率：16MHZ~40MHZ

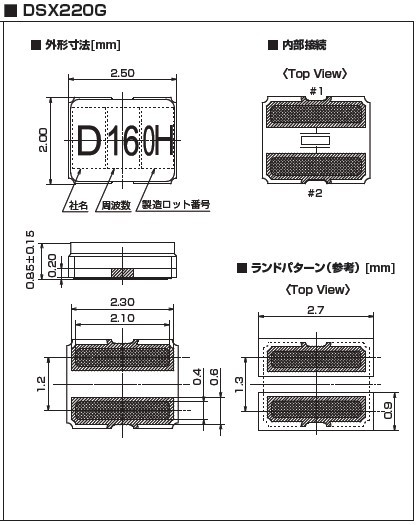

尺寸：2.5*2.0mm,详解请浏览PDF
产品介绍：小型表面贴片型晶体谐振器,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型(2.5 × 2.0 × 0.5 mm)具备优良的耐环境特性及高耐热性.满足无铅焊接的回...

KDS晶振DSX220G,日本品牌晶振,无铅晶体该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

料号	DSX220G
频率范围	16~40MHZ
负载电容	7pf 8pf 9pf 10pf 20pf
励振ベ	10μW (200μW max.)
周波数偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波数温度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存温度范围	ー40～150℃
信頼性仕様	AEC-Q200
包装	3000/pcs

动态电容( Motional Capacitance C1 ) 及动态电感( Motional Inductance L1 )
在公式一中, ,动态电容C1及动态电感L1与串联偕振频率, fs ,是相互关联的.
在实际的量测系统中, 我们祇能量测到动态电容C1及串联协振频率fs . 动态电感L1是由公式(4)计算得到.

静态电容( Static Capacitance or Shunt Capacitance, Co )
静态电容,Co, 主要来自由以石英芯片为介电材料与两个电极所形成的电容为主; 另外一小部份的静态电容来自连接石英芯片与接线的导电接着材料之间的电容和封装外壳的电容.
静态电容是在远低于振荡频率的范围量测出来的, 以避免在受到振荡频率附近的动态电容影响. 公式(5) 是静态电容的数学表示式.

大真空电子立基日本,在美国与中国大陆均设有生产据点,营业与销售据点包括日本台北、美国、欧洲以及中国大陆等地,客户遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业.大真空电子多年来致力于研发创新,部分核心技术是日本业界的领先者,近年来陆续取得石英相关制造技术专利；未来将持续加强开发,以成为全球石英频控元件领导者之目标迈进.
1959大和喀左长谷川在神户市成立加工电子零件和石英晶体.
1963 变组织公司向合股公司.
1970东京办事处.
1974建川厂（现凉厂）最高可能的大规模生产在世界人造石英晶体.
1977建立大真空（美国）有限公司开始向美国市场供应晶体谐振器.
1981建立大真空（香港）公司开始提供音叉型石英晶体谐振器的香港和中国市场.
1985开德岛第二厂开始生产陶瓷产品打开配送中心在加古川市.
1990~1991大阪证券交易所上市第一节.建立大真空（德国）公司加强在欧洲的销售.
1996取得ISO9001（国际标准化组织质量管理标准）.
2000获得ISO14001（国际标准化组织的环境管理系统）.
2002获得国际标准化组织16949（国际标准化组织技术规范）.
2010建立大真空（泰国）有限公司
2013东京证券交易所上市第一节.

大真空晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.
