首页进口晶振鸿星晶体谐振器,HCX-5FA晶振,台湾鸿星晶振,无源晶振

鸿星晶体谐振器,HCX-5FA晶振,台湾鸿星晶振,无源晶振

产品型号：21955527
频率：8~80.000MHZ
尺寸：5.0*3.5*1.40mm
产品介绍：鸿星电子1991年于台湾投入石英晶体之研发制造、鸿星电子已经成为全球从事石英频率控制组件的重要制造商之一,致力于插件式(DIP)与表面黏着式(SMD)石英晶体系列产品...

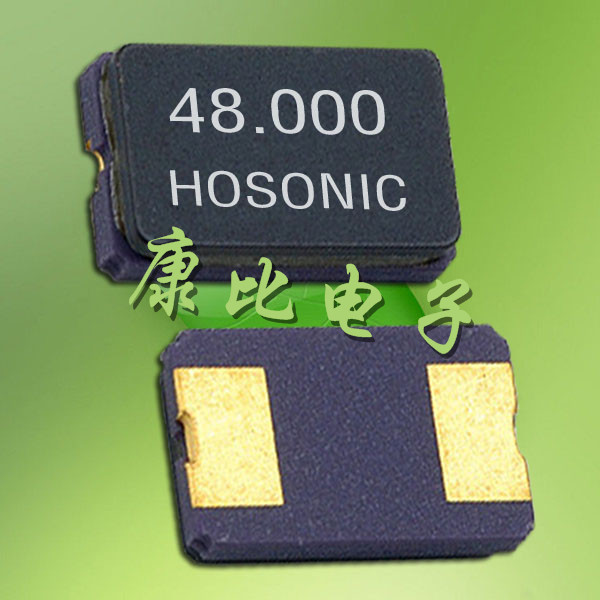

HCX-5FA晶振是二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

无源晶振型号	HCX-5FA晶振说明
频率范围	8~80.000MHZ
频率稳定度	A:±100 B:±50 C: ±30 D: ±25
输出电平	CMOS
工作温度	-10℃~+60℃,-20℃~+70℃,或客户要求
保存温度	-40℃~+85℃
负载电容	15pF
输出对称	40% ~ 60% or 45% ~ 55%(at 55%V DC)
老化率	±3ppm/year

晶振泛音与基频的原理: 同是AT切的芯片,在振动模式上又有基频（FUND）,三次泛音,五次泛音等之分.小型SMD石英晶体谐振器而言,5次泛音很少,3次泛音一般在40M以上时才会少量生产.同一频率的产品,3次泛音的厚度是基频的3倍,例如我司产品某产品48MHz三次泛音的厚度约为0.104mm（与16MHz基本波的厚度相同）,48MHz基本波产品的厚度约为0.034mm.在设计芯片厚度时,AT切的芯片的厚度与频率,及振动模式有关,而与芯片的尺寸大小无关.做成成品后的AT切基频产品,AT切3泛音产品与BT切产品可以通过观察其C0/C1值,TS值,电阻值及TC特性来区分.
问题和现象：鸿星晶体谐振器与电路组装后,频率不在要求的数值上,造成电路不能正常工作.
原因分析：这种情况多与谐振器的寄生振动有关,有时也与电路设计不合理有关. 前面提到,石英晶体会有多个寄生响应,对厚度切变晶体来说频率在20MHZ以上,尤其是泛音晶体易产生寄生响应.泛音晶体的基频谐振电阻有时会与三次泛音的谐振电阻相差较小,在不加滤波电路时有可能在基频频率上振荡,因此可能时应在电路设计加上选频回路避免该情况发生.另一个原因是泛音晶体的基频波的3倍频（3次谐波）与3次泛音的频率靠得很近,选频电路难于将其滤除,造成跳频现象.如果可能有这种情况发生,在订货时,应提出基频3倍频与3次泛音频率的间隔要求,一般在150-250ppm间.也可在设计电路时适当减小电路增益,减低3次谐波的成分.
