EPSON压控振荡器,VG-4231CB晶振,摄像机晶振,VG-4231CB 27.0000M-GGCZ3

产品型号：935926
频率：1.00~81.00MHZ

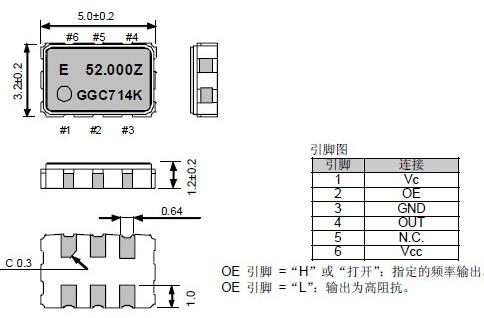

尺寸：5.0*3.2mm,详解请浏览PDF
产品介绍：（VCXO）爱普生压控晶振,VG-4231CB压控石英晶体振荡器基本解决方案,“VG-4231CB 27.0000M-GGCZ3”,PECL输出,输出频率1.00 MHz到81.00MHz之间,出色的低相位噪声和抖...

EPSON压控振荡器,VG-4231CB晶振,摄像机晶振主要应用领域:无线通讯,“VG-4231CB 27.0000M-GGCZ3”高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

项目	记号	VG-4231CB	条件
频率	f_nom	1.00~80.00MHZ
电压	Vcc	1.8V 3.3V或指定
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-20°C～+70°C
保存温度范围	T_stg	-55°C～+125°C	单件保管一年

“VG-4231CB 27.0000M-GGCZ3”同是AT切的芯片,在振动模式上又有基频（FUND）,三次泛音,五次泛音等之分.小型SMD石英晶体谐振器而言,5次泛音很少,3次泛音一般在40M以上时才会少量生产.同一频率的产品,3次泛音的厚度是基频的3倍,例如我司产品某产品48MHz三次泛音的厚度约为0.104mm（与16MHz基本波的厚度相同）,48MHz基本波产品的厚度约为0.034mm.在设计芯片厚度时,AT切的芯片的厚度与频率,及振动模式有关,而与芯片的尺寸大小无关.做成成品后的AT切基频产品,AT切3泛音产品与BT切产品可以通过观察其C0/C1值,TS值,电阻值及TC特性来区分.
问题和现象：石英谐振器与电路组装后,频率不在要求的数值上,造成电路不能正常工作.
原因分析：这种情况多与谐振器的寄生振动有关,有时也与电路设计不合理有关. 前面提到,石英晶体会有多个寄生响应,对厚度切变晶体来说频率在20MHZ以上,尤其是泛音晶体易产生寄生响应.泛音晶体的基频谐振电阻有时会与三次泛音的谐振电阻相差较小,在不加滤波电路时有可能在基频频率上振荡,因此可能时应在电路设计加上选频回路避免该情况发生.

爱普生是全球技术领先企业,致力于在打印、视觉交流、生活品质、生产制造四大领域持续创新,提供超越顾客期待的产品和服务.基于原创的省、小、精技术,爱普生的主要产品线涵盖了从喷墨打印机、打印系统、3LCD投影机到工业机器人、智能眼镜和传感系统等.位于日本的精工爱普生公司是爱普生集团的核心企业.爱普生集团在全球设有93家公司,员工近72,000人.爱普生不断努力减少对环境的负荷,为其所在地区的发展做出贡献,并以此为荣.

“VG-4231CB 27.0000M-GGCZ3”公司所有活动皆遵循环保法规及承诺,作好绿色设计与生产以及污染預防減少使用危害環境的原物料,積極節約材料資源,降低對整體環境衝擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保护,响应全球环保运动.藉由环境稽核确认环境改善绩效,使公司所有活动过程均能达成环境目标及标的,并期望透过全体员工共同努力,贡献爱护地球的一份心力.
