首页进口晶振石英晶振SG-310SCN,石英晶体振荡器,进口3225振荡器,SG-310SCN 12.2880MC0

石英晶振SG-310SCN,石英晶体振荡器,进口3225振荡器,SG-310SCN 12.2880MC0

产品型号：28708822
频率：3.00~80.00MHZ

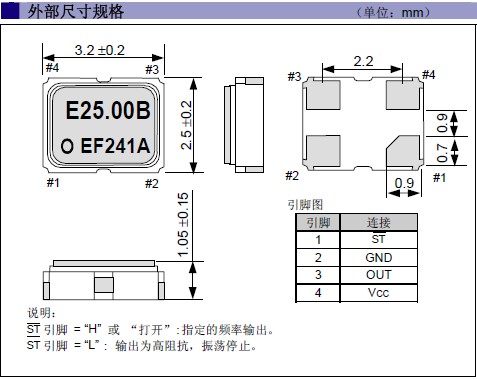

尺寸：3.2*2.5mm,详解请浏览PDF
产品介绍：石英晶体振荡器从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,“SG-310SCN 12.2880MC0”,有了彻底的改变,小体积石英晶振也使产品带来了更高的稳...

石英晶振SG-310SCN,石英晶体振荡器,进口3225振荡器体积小,“SG-310SCN 12.2880MC0”焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

项目	记号	SG-310CN	条件
频率	f_nom	3.00~80.00MHZ
电压	Vcc	1.8V~3.3V或指定
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-20°C～+70°C
保存温度范围	T_stg	-55°C～+125°C	单件保管一年

石英晶振生产流程
1.芯片清洗：
目的再清除芯片表面因硏磨残流的污物、油物,以保证镀银(金)层附着牢固良好.“SG-310SCN 12.2880MC0”
2.蒸镀(被银):
用真空镀膜原理在洁净的石英芯片上蒸镀薄银(金)层,形成引出电极,并使其频率达到一定范围.
3.上架点胶:
将镀上银（金）电极的芯片装在基座上,点上导电胶,并高温固化,芯片经过镀金Pad (DIP型:支架或弹簧)即可引出电信号.
4.微调:
使用真空镀膜原理,将银(金)镀在芯片表面的银(金)电极上,达到微调晶体谐振器的频率达到规定要求.(插脚类产品产品较常使用)
使用Ar离子轰击芯片表面的金(银)电极,将多余的金(银)原子蚀刻下来,达到微调晶体谐振器的频率达到规定要求.(较适合小型化SMD产品使用)
5. 封焊:
将基座与上盖放置在充满氮气(或真空)的环境中进行封焊,以保证产品的老化率符合要求.
主要封焊方式有：
   ◆ 电阻焊
   ◆ 滚边焊(Seam)
   ◆ 玻璃焊(Frit)
   ◆ 锡金焊(AuSn)

“SG-310SCN 12.2880MC0”爱普生是全球技术领先企业,致力于在打印、视觉交流、生活品质、生产制造四大领域持续创新,提供超越顾客期待的产品和服务.基于原创的省、小、精技术,公司以提高用户满意度为目标,不断推进集团整体业务的发展.让用户满意,就是让使用装有本公司产品的手机、数码相机等电子设备的广大用户满意.我们深知这一点,因而更加努力向目标迈进.由于小型水晶元器件在信息通信中是必不可少的部件,因此上述理念已深深植入于本公司每个员工的心中.
未来展望:
销售：发展自有品牌及策略性客户、拓展全球化渠道.
产能：经济化、规模化.
产品：高频、高精度、轻、薄、短、小.
制程：标准化、自动化、信息化与弹性化.
供应链：交期短、库存低.

近来由于污染排放总量管制受到应有重视,各种污染减量与管理机制的议题已陆续成为主管机关与企业间执行污染防制的重点,而爱普生电子本身由于受到环保机关污染总量管制,污染物排放量有一定的承诺限值,加上各类相关环保议题的要求,亦订定与规划相关减量目标,全力保护有限的地球资源与环境.有鉴于环保意识抬头,爱普生电子多年来在环保工作上持续努力,期望藉由环境管理、自发且持续的改善,达到改善环境、减少环境冲击的实质目的.
