首页进口晶振晶振MA-505/506,进口贴片晶振,频率元器件,MA-505 4.9152M-C0:ROHS

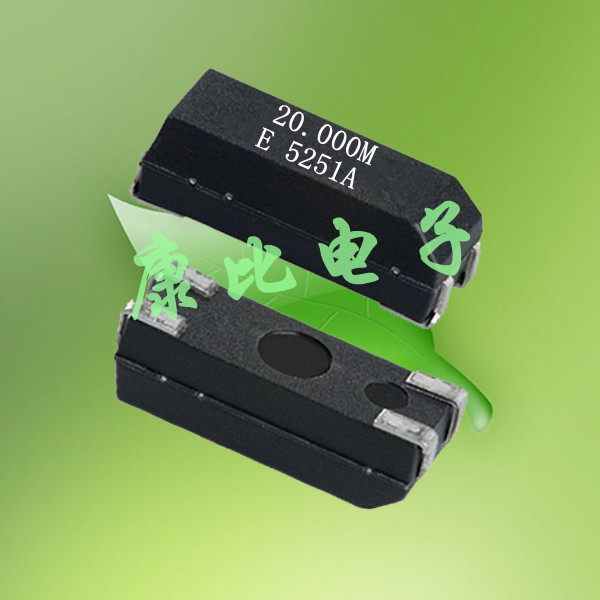

晶振MA-505/506,进口贴片晶振,频率元器件,MA-505 4.9152M-C0:ROHS

产品型号：40679131
频率：30.000MHZ~64.000MHZ

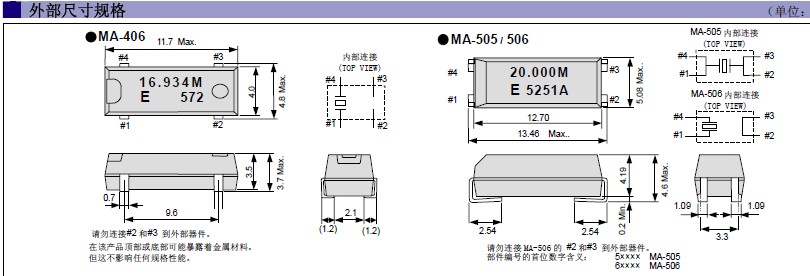

尺寸：13.46*5.08mm,详解请浏览PDF
产品介绍：超薄型石英晶振,“MA-505 4.9152M-C0:ROHS”, 贴片晶振本身体积小特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对...

晶振MA-505/506,进口贴片晶振,频率元器件“MA-505 4.9152M-C0:ROHS”因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

项目	记号	MA-505/506	条件
频率	f_nom	30.00~64.00MHZ
精度	ppm	10、20或指定
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-20°C～+70°C
保存温度范围	T_stg	-55°C～+125°C	单件保管一年

驱动功率( Drive Level )
石英晶体的驱动功率是指石英晶体共振子的消耗功率. “MA-505 4.9152M-C0:ROHS”一般是以微瓦(microwatt)表示. 振荡线路的设计上必须提供适当的功率让石英晶体共振子开始起振并维持振荡. 石英晶体的振荡是属于物理上的高频机械振动, 振荡时的电气阻抗值约在10~100奥姆以下( 依频率范围及尺寸大小有差异). 振荡线路若提供过高的驱动功率, 会使石英晶体的非线性特性变化及石英/电极/接着材料的接口恶化, 进而造成振荡频率FL及等效阻抗R1的过度变化. 石英晶体在长时期的过高驱动功率下工作, 会有不稳定的现象. 随着各类应用面的低消耗功率需求及产品小形化趋势, 加上近几年石英产品的技术大幅提升, 石英晶体共振子的电气阻抗值整体都下降而且稳定. 振荡线路的设计不需要,也不应该提供过高的驱动能量在石英晶体共振子上面. 对于绝大部份的应用面而言, 振荡线路提供 10 ~ 100 微瓦( microwatt)的最大功率(视石英共振子的尺寸及频率而定)给石英共振子已足够了.

“MA-505 4.9152M-C0:ROHS”爱普生是全球技术领先企业,矢志提供信息、通讯、光电、汽车产业频率控制组件所需之各项应用产品，并于2015年达成两百亿之营业目标，同时成为全球石英晶体产业经营绩效最好公司之一以及石英产业的前三大.基于原创的省、小、精技术,公司以提高用户满意度为目标,不断推进集团整体业务的发展.让用户满意,就是让使用装有本公司产品的手机、数码相机等电子设备的广大用户满意.

2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.过高驱动功率下工作, 会有不稳定的现象.
