首页进口晶振有源晶振DSF334SCF,环保晶振,日本进口石英晶体振荡器

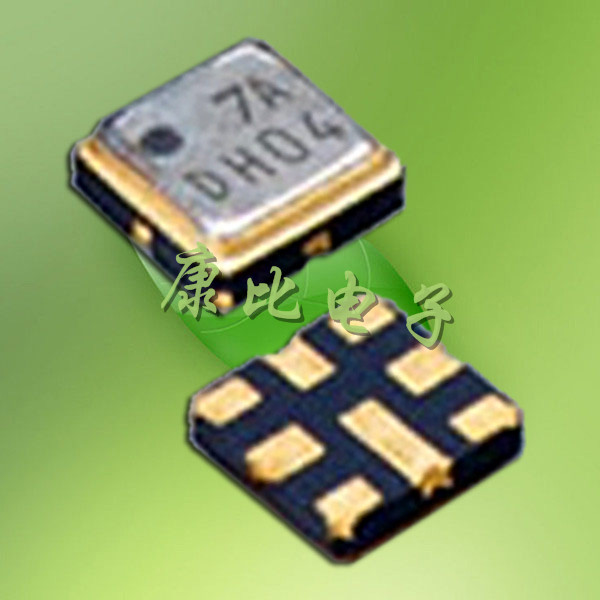

有源晶振DSF334SCF,环保晶振,日本进口石英晶体振荡器

产品型号：32305426
频率：50~100.520MHZ

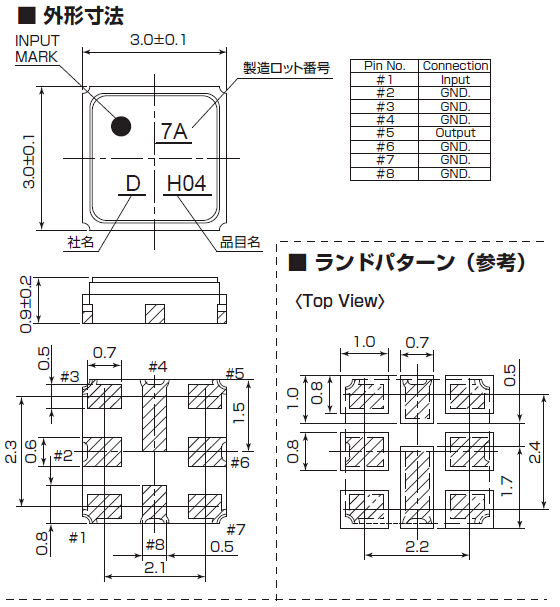

尺寸：3.0*3.0mm
产品介绍：石英晶振应用范围：数码相机,无线通讯,计算机,接口卡,电话,传呼机,遥控器,全球定位系统,MP3,MP4,MP5数码产品系列.

有源晶振DSF334SCF,环保晶振,日本进口石英晶体振荡器贴片有源石英晶振是指在普通无源晶体上增加了电压,内部集成了相应IC与电容电阻,需要在净化万级车间生产,并且在密封机器设备中焊接加盖,内部封装模式是指在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使组件在真空下电阻减小.

料号	DSF334SCF
频率范围	50~110.520MHZ
负载电容	Series, 8pF, 10pF, 12pF
励振ベ	10μW (200μW max.)
周波数偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波数温度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存温度范围	ー40～150℃
信頼性仕様	AEC-Q200
工作电压	1.8V 2.5V 3.3V 5V或指定

等效串联阻抗 ( Equivalent Series Resistance , ESR)
      当石英晶体串联振荡在fs时, C1及L1是相反相位而互相抵消, 整个共振子的动态支臂(motional arm) 的导纳(admittance)是接近最小阻抗值R1. 这时候整个石英晶体共振子的表现仅是一个电阻性的组件. 电阻值R1是整个组件的机械性能量损耗. 其中包含了石英材料, 接着材料及封装材料上所有的能量损耗.
动态电容( Motional Capacitance C1 ) 及动态电感( Motional Inductance L1 )
      在公式一中, ,动态电容C1及动态电感L1与串联偕振频率, fs ,是相互关联的.
      在实际的量测系统中, 我们祇能量测到动态电容C1及串联协振频率fs . 动态电感L1是由公式(4)计算得到:

1965开始批量生产的晶体谐振器零件.

1970东京办事处.

1973打开kurodasho厂（现在的西胁工厂）生产的晶体管.

1974建川厂（现凉厂）最高可能的大规模生产在世界人造石英晶体.

1977建立大真空（美国）有限公司开始向美国市场供应晶体谐振器.

1981建立大真空（香港）公司开始提供音叉型石英晶体谐振器的香港和中国市场.

1984完成独立中心实验室.开德岛工厂（现在的德岛生产部）作为人造石英晶体的稳定的生产基地,部分设备和石英谐振器.开始大规模生产光学低通滤波器.

1985开德岛第二厂开始生产陶瓷产品打开配送中心在加古川市.

1988建立大真空（新加坡）有限公司加强在东盟地区销售.

1990~1991大阪证券交易所上市第一节.建立大真空（德国）公司加强在欧洲的销售.

1993建立了天津该公司开始音叉型石英晶体谐振器的海外生产.

1998（获得QS9000质量标准/汽车质量保证管理体系.）

2001扩大生产规模天津该公司地板

2010建立大真空（泰国）有限公司
2012扩大在加古川市中央实验室的地板尺寸.
