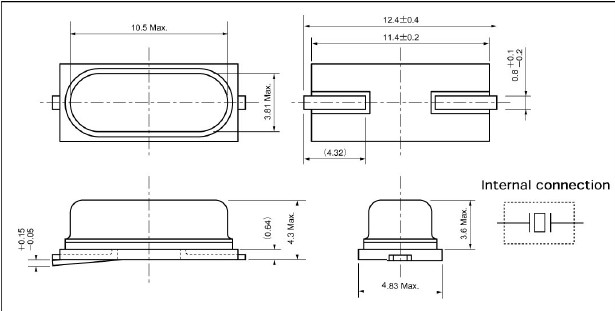

更多>>西铁城矮壳晶体,HCM49晶振,常用贴片晶振.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
项目 | 模型 | HCM49 | 条件 |
标准频率 | fo | 3.5~50MHZ | |
周波数偏差 | ppm | ±10ppm ±20ppm 或指定 | at25℃ |
负载电容 | CL | 12.5pf或指定 | |
工作温度范围 | TopR | -20℃~+75℃ | |
储存温度范围 | TsTR | -40℃~+85℃ | |
变曲点温度 | TM | 25℃±5℃ | |
温度系数 | β | -0.034±0.006ppm/℃² | |
动态电阻 | R1 | 35KΩ Max 40KΩ Max 50KΩ Max | at25℃ |
激励电平 | DL | 1μW Max | |
老化率 | △f/fo | ±3ppm Max ±5ppm Max | 25℃±3℃ |
并联电容 | Co | 1.2PF Typ 1.0Typ |
最大电导频率及最小电导频率 ( fm , fn )(maximum admittance frequency minimum admittance frequency).这三组频率的导纳(admittance)图, 可以从(图九)复数坐标清楚的看到串联偕振频率及并联偕振频率, fs and fp ,是分别由电导(real part of the admittance)最大和阻抗(real part of the electric input impedance)最大时的频率.
谐振频率及反谐振频率, fr and fa , 分别是当电导等于零(纯电阻特性)的二个频率. 在这个时候, fr 的阻抗为 1 / Rr 而fa 的阻抗为 1/ Ra.
在评估共振时的等效线路时, 串联谐振频率及并联谐振频率, fs and fp , 是最重要的二个频率参数. 对于串联谐振频率及并联谐振频率( fs and fp )二者的关系, 我们可以用下列公式来表达: 公式中的C1及 L1 分别是(图七)中的动态电容(motional capacitance)及动态电感(motional conductance); Co 是静态电容(shunt capacitance). 西铁城科技自1918年成立以来专业致力于石英手表以及石英晶振的研发、生产、销售.公司规模庞大,根据不断扩大业务范围,目前在多个国家设有分厂,在全球范围内均设有销售网络.公司生产的晶体应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、汽车防盗报警系统、平板电脑、数字电视接收器、通讯设备、电波钟表、电脑、电子数码等高科技行业产品.
