首页进口晶振有源晶振,贴片晶振,西铁城晶振,CSX-750F晶振,无人驾驶汽车贴片晶振,CSX-750FBC20000000T

有源晶振,贴片晶振,西铁城晶振,CSX-750F晶振,无人驾驶汽车贴片晶振,CSX-750FBC20000000T

产品型号：91814856
频率：1.000MHZ~75.000MHZ

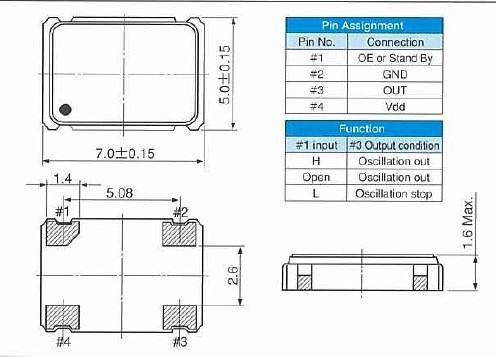

尺寸：5.0*7.0mm,详解浏览PDF
产品介绍：石英振荡器,OSC应用：无线通信,智能手机,“CSX-750FBC20000000T”,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等.

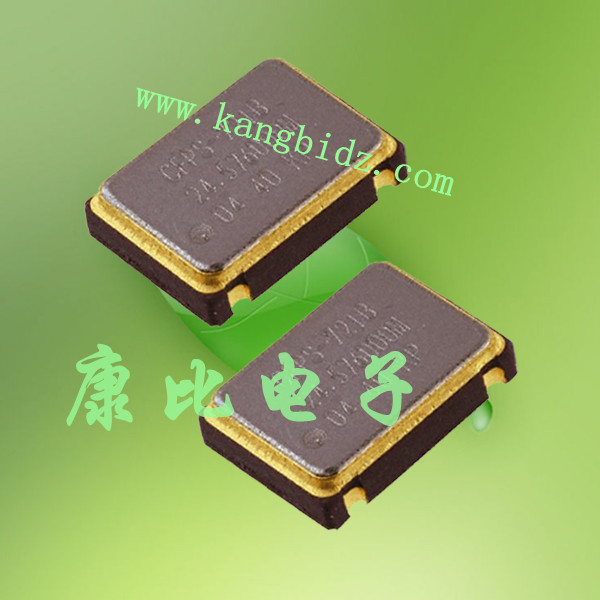

有源晶振CSX-750F,石英振荡器,“CSX-750FBC20000000T”无人驾驶汽车贴片晶振采用了离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升：１.微调后调整频率能控制在±2ppm,一般只能保持在±５ppm；２.产品的激励功率相关性参数有大幅提升；３.产品的长期老化率可保证在±2ppm之内.

项目	模型	CSX-750F	条件
标准频率	fo	1.000~75.000MHZ
电压	ppm	1.8V 2.5V 3.3V 5V或指定	at25℃
负载电容	CL	12.5pf或指定
工作温度范围	TopR	-20℃~+75℃
储存温度范围	TsTR	-40℃~+85℃
变曲点温度	TM	25℃±5℃
温度系数	β	-0.034±0.006ppm/℃²
动态电阻	R1	35KΩ Max 40KΩ Max 50KΩ Max	at25℃
激励电平	DL	1μW Max
老化率	△f/fo	±3ppm Max ±5ppm Max	25℃±3℃
并联电容	Co	1.2PF Typ 1.0Typ

“CSX-750FBC20000000T”公称频率及容许误差( Nominal Frequency and Tolerance )
      在正确的振荡线路匹配下, 从振荡线路输出的频率, 称之为“公称频率( nominal frequency )”. 频率单位一般是以兆赫( megahertz, MHz) 或仟赫(Kilohertz, KHz)表示.
      实际的批量生产及振荡线路应用上, 产品在室温环境(25^oC)中都会有一些相对于中心频率的频率散布误差. 这类型的频率容许误差的最大散布值,一般是以ppm ( parts per million )或% ( percent ) 来表示.

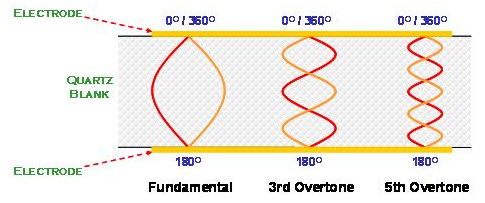

(2) 基本波振荡及倍频振荡模态( Fundamental and Overtone Vibrations Mode)

在AT切割角度的石英晶体共振子主要是以厚度剪切振荡模态存在. 石英晶体在共振时, 除了基本波振荡之外, 高阶的倍频共振也与基本波振荡同时存在于石英晶体的电极区域之间. 但是, 由于压电材料的电极是电气相位相反的振动环境, 所以, 祇有奇数倍(odd number)的高频倍频可以发生, 偶数倍(even number)的倍频共振在石英晶体共振子是不会存在的(如左图).

“CSX-750FBC20000000T”西铁城科技自1918年成立以来专业致力于石英手表以及石英晶振的研发、生产、销售.公司规模庞大,根据不断扩大业务范围,目前在多个国家设有分厂,在全球范围内均设有销售网络.公司生产的晶体应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、汽车防盗报警系统、平板电脑、数字电视接收器、通讯设备、电波钟表、电脑、电子数码等高科技行业产品.

为追求生产绿色产品之目标,将环保理念纳入采购流程中,采购人员于收集市场资讯时,优先提供符合「西铁城电子无有害物质管理作业标准」之材料相关资讯予产品设计人员参考,并依其要求提供符合规范之样品与规格.原材物料承认时,采购人员须请供应商填写公司提供之问卷表单及相关RoHS检测报告,经原材物料相关审验单位审查通过后,方可使用.

1、技术支持：全方位技术指导,专业的技术支持让您感受到前所未有的后顾无忧.
2、客服咨询:专业的销售团队,耐心为您解答任何疑问,让您的消费得到保障.
3、质量保证,诚信为本,上我司以“以科技为动力,以质量求生存,”为理念.
4、提升业绩,降低成本为您的产品量身订制,免费取样,为您做到低成本,高效率.
