首页进口晶振进口晶振CSX-532T,SPXO振荡器,晶振型号

进口晶振CSX-532T,SPXO振荡器,晶振型号

产品型号：4386022
频率：12.8MHZ~26.0MHZ

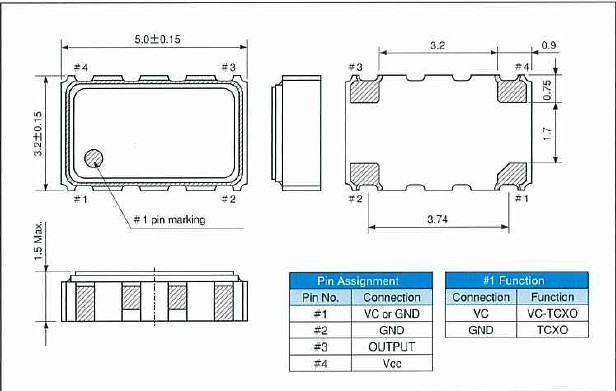

尺寸：5.0*3.2mm,详解请浏览PDF
产品介绍：温补晶体（TCXO）贴片晶振,温度稳定性：0.5 PPM?2.0 PPM,工作温度范围： - 40度?85度,电源电压：1.8V?3.3V,温度电压控制功能,世界上最薄的晶振封装,频率：26兆...

进口晶振CSX-532T,SPXO振荡器,晶振型号5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

项目	模型	CSX-532T	条件
标准频率	fo	12.8~26.0MHZ
电压	ppm	1.8V 2.5V 3.3V 5V或指定	at25℃
负载电容	CL	8pf、10pf或指定
工作温度范围	TopR	-20℃~+75℃
储存温度范围	TsTR	-40℃~+85℃
变曲点温度	TM	25℃±5℃
温度系数	β	-0.034±0.006ppm/℃²
动态电阻	R1	35KΩ Max 40KΩ Max 50KΩ Max	at25℃
激励电平	DL	1μW Max
老化率	△f/fo	±3ppm Max ±5ppm Max	25℃±3℃
并联电容	Co	1.2PF Typ 1.0Typ

振荡线路上的”负载电容(load capacitance)”定义为:从石英晶体共振子的两个端子看向振荡线路所遭遇到的所有电容值. 负载电容在线路上可以与石英晶体共振子以并联(parallel)或以串联(series)的方示连接. 以并联方式连接的振荡线路中, 负载电容(CL)的大小会影响公称频率的特性.这种负载电容并联线路的共振频率以 f_L 表示 :

频率对温度稳定性( Frequency-Temperature Stability ):
石英频率因温度变化而改变, 这是因起于石英材料在各个坐标轴向的热膨胀系数不同, 当温度变化时, 各轴向晶格距产生些许变化. 当引用不同的切割角度时, 不同振荡模态的之变化也会不同.
以AT切割角度的厚度剪切振荡模态的设计, 一般是采用摄氏25度作为参考温度点的频率来定义在工作环境温度范围内的频率变动的稳定性. 在定义这项频率对温度稳定性参数的同时, 也应该一同规范出相对应的工作环境温度范围(Operation Temperature Range)
石英频率组件频率对温度稳定性的特性, 亦如同公称频率误差一样, 是以ppm或是以% 为计量单位. 组件的频率温度特性曲线与石英的切割角度, 振荡模态, 表面处理及外型尺寸都有很大的关系. 除此之外, 振荡线路上的负载电容(CL), 驱动功率(drive level)的特性, 也会影响到振荡线路输出频率对温度变化的稳定性.
