首页进口晶振打卡机晶振,有源晶振CSX-252T,CITIZEN压控振荡器

打卡机晶振,有源晶振CSX-252T,CITIZEN压控振荡器

产品型号：78714662
频率：19.2MHZ~38.4MHZ

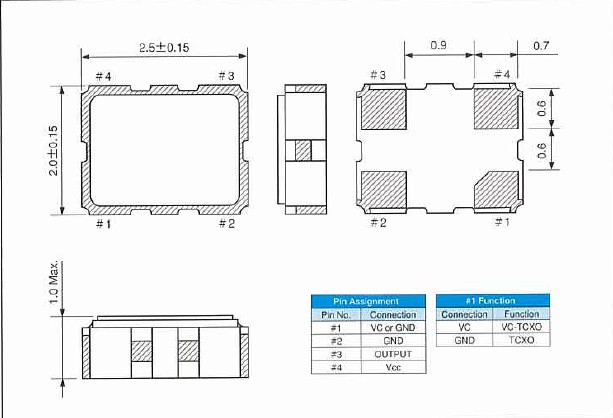

尺寸：2.5*2.0mm,详解请浏览PDF
产品介绍：小型表面贴片型晶体谐振器,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.5 mm typ.) 具备优良的耐环境特性及高耐热性,满足无铅焊...

打卡机晶振,有源晶振CSX-252T,CITIZEN压控振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用：SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅.

项目	模型	CSX-252T	条件
标准频率	fo	19.2MHZ~38.4MHZ
电压	ppm	1.8V 2.5V 3.3V 5V或指定	at25℃
负载电容	CL	12.5pf或指定
工作温度范围	TopR	-20℃~+75℃
储存温度范围	TsTR	-40℃~+85℃
变曲点温度	TM	25℃±5℃
温度系数	β	-0.034±0.006ppm/℃²
动态电阻	R1	35KΩ Max 40KΩ Max 50KΩ Max	at25℃
激励电平	DL	1μW Max
老化率	△f/fo	±3ppm Max ±5ppm Max	25℃±3℃
并联电容	Co	1.2PF Typ 1.0Typ

石英晶体共振子应用在并联振荡线路上, 振荡频率与负载电容CL有很大的关系. 这在前面的公式(3)就可以看到. (如图) 是以并联振荡线路上FL频率对负载电容CL的变化曲线示意图.

频率的“牵引率”指的是负载电容CL1的频率FL1到负载电容CL2的频率FL2的频率变化. 在(如图)中可以是FL1(CL=24pF)与FL2(CL=10pF)的频率变化值. 在这个例子中的频率牵引率是 220 ppm. 若我们将CL1与CL2的负载电容值趋近极小化(曲线作数学上的微分), 就会得到曲线的切线值. 这个切线值就是用某一个负载电容的敏感度( trim sensitivity ).

在(如图)中, CL=24 pF 时的频率敏感度是10 ppm/pF, 及CL=10 pF时的频率敏感度是20 ppm/pF. 在并联线路中, 负载电容越小, 频率对负载电容变化的敏感度越高. 相反的, 负载电容越大, 频率对负载电容变化的敏感度越低. 这就是石英晶体共振子用于VCXO线路上时, 线路设计上会选用较小负载电容. 反之, 在要求较准确的频率信号时, 线路设计上会选用较高的负载电容.

1918 西铁城时计的前身、尚工舍时计研究所成立

1924 怀表第一号完成

1930 西铁城时计株式会社成立中岛与三郎就任社长

1936 新建田无工厂

1941 加工机床开始生产

1945 中岛进次就任社长

1964 技术研究所成立西铁城事务所成立

1966 国产首款电子手表“X8”发售

1970 研发CNC自动车床“CINCOM”

1976 开始生产石英水晶振动子

2005 CITIZEN SYSTEMS株式会社成立联结5家公司（西铁城电子、MIYOTA、CIMEO精密、狭山精密工业、河口湖精密）成为全资子公司西铁城集团各公司名称变更

2008 金森充行就任社长CITIZEN MIYOTA 与 CITIZEN FINETECH合并，成立CITIZEN FINETECH MIYOTA株式会社MIYANO株式会社成为联结子公司

为追求生产绿色产品之目标,将环保理念纳入采购流程中,采购人员于收集市场资讯时,优先提供符合「西铁城电子无有害物质管理作业标准」之材料相关资讯予产品设计人员参考,并依其要求提供符合规范之样品与规格.原材物料承认时,采购人员须请供应商填写公司提供之问卷表单及相关RoHS检测报告,经原材物料相关审验单位审查通过后,方可使用.
