首页进口晶振32768晶振,CFS-206表晶,CITIZEN圆柱晶振

32768晶振,CFS-206表晶,CITIZEN圆柱晶振

产品型号：20328616
频率：32.768KHZ

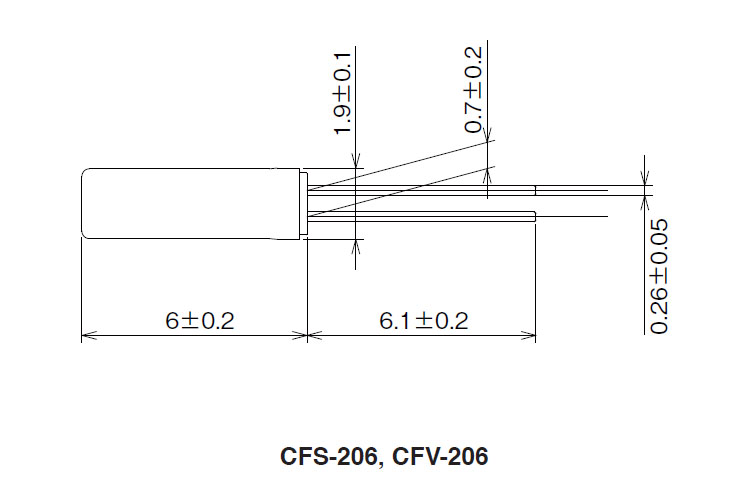

尺寸：2*6mm,详解请浏览PDF
产品介绍：晶体32.768K,音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准

32768晶振,CFS-206表晶,CITIZEN圆柱晶振产品被广泛应用到比较高端的汽车电子产品,民用产品有家用电器,智能笔记本,MP3,MP4多功能播放器,智能手表等产品.

项目	模型	CFS-206	条件
标准频率	fo	32.768K
周波数偏差	ppm	±10ppm ±20ppm 或指定	at25℃
负载电容	CL	12.5pf或指定
工作温度范围	TopR	-20℃~+75℃
储存温度范围	TsTR	-40℃~+85℃
变曲点温度	TM	25℃±5℃
温度系数	β	-0.034±0.006ppm/℃²
动态电阻	R1	35KΩ Max 40KΩ Max 50KΩ Max	at25℃
激励电平	DL	1μW Max
老化率	△f/fo	±3ppm Max ±5ppm Max	25℃±3℃
并联电容	Co	1.2PF Typ 1.0Typ

频率输出是目标频率的三倍:

这个问题的可能性相对较小.请确定的三次泛音调模式的频率反馈是否大于基频模式,由于放大电路的反馈大.当放大电路内置于芯片组此问题可能会发生.为了解决这个问题,请采用三次泛音模式晶体.此外,放大电路,第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡.系统故障是由于超大输出波形的幅度.

1、也可以提高终端的电容解决方案,然后检查波形幅度是否得到改善.

2.请确定使用频谱分析仪机中断信号的频率.我们可以发现存在的问题是根据频率什么.

3.如果是从电源的交流信号,请检查电源和信号的两个理由的状态是否是浮动的.请改为浮动,如果它不是.

4.如果信号具有高频率,请使用以下方法：使用晶体外壳为接地.采用水晶较小C0.

增加电路,镉和CG的外部电容,并采用晶体具有较高的负载电容CL.

5.请检查周围电路和PCB布局,如果上面的方法都没有能够解决您的问题.如果两者都正常,那么请你联系IC制造商探讨其芯片组设计的不明信号的反应.改变周围电路的设计只能缓解问题,而不是完全解决它.通常.这将是最好找出来的芯片组设计问题并解决它.

西铁城电子立基日本,在日本、美国与中国均设有生产据点,营业与销售据点包括日本、美国、欧洲以及中国大陆等地,客户遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业.西铁城电子多年来致力于研发创新,部分核心技术是日本业界的领先者,近年来陆续取得石英相关制造技术专利；未来将持续加强开发,以成为全球石英频控元件领导者之目标迈进.西铁城电子以严谨的质量管制系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求.

未来展望:

销售：发展自有品牌及策略性客户、拓展全球化渠道.

产能：经济化、规模化.

产品：高频、高精度、轻、薄、短、小.

制程：标准化、自动化、信息化与弹性化.

供应链：交期短、库存低.

自从欧盟颁布各项绿色环保指令（如RoHS）后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.西铁城电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求之产品.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.
