声表面谐振器专业特性
来源：http://www.kangbidz.com 作者：kangbidz 2012年08月16

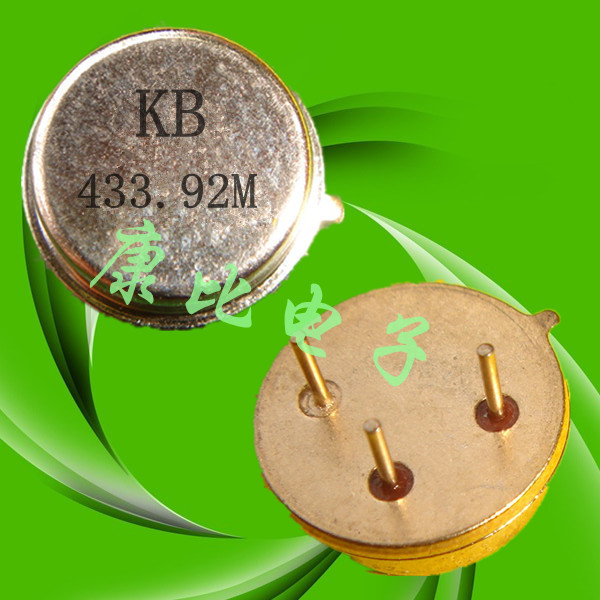

科技使人进步，每个时代的前进都离不开科技的不断创新，拿个简单的来说，以前在家里有个黑白的电视机就非常的牛气了，现在这种电视机恐怕已经成为古董了，以前的电视是很大个的，现在呢什么LED啊，3D平板啊，等离子啊是越做越薄，越做越精致了，不管是外观上还是音响效果上都有很大的变化，这就是科技给人带来的视听感受。可能有的人为问为什么现在的电视可以做的那么薄，当然了现在什么压电元件都在像小体积，薄型发展，像什么电阻，电容啊，晶振，声表面谐振器啊都在像小体积发展，特别是声表面谐振器到现在已经是一个鼎盛的时期了，下面我们简单介绍一下谐振器的主要功能和专业特性。
一、模拟滤波器的传递函数与频率特性
（一）模拟滤波器的传递函数
模拟滤波电路的特性可由传递函数来描述。传递函数是输出与输入信号电压或电流拉氏变换之比。
经分析，任意个互相隔离的线性网络级联后，总的传递函数等于各网络传递函数的乘积。这样，任何复杂的滤波网络，可由若干简单的一阶与二阶滤波电路级联构成。
（二）模拟滤波器的频率特性
模拟滤波器的传递函数H(s)表达了滤波器的输入与输出间的传递关系。若滤波器的输入信号Ui是角频率为w的单位信号，滤波器的输出Uo(jw)=H(jw)表达了在单位信号输入情况下的输出信号随频率变化的关系，称为滤波器的频率特性函数，简称频率特性。
频率特性H(jw)是一个复函数，其幅值A(w)称为幅频特性，其幅角∮(w)表示输出信号的相位相对于输入信号相位的变化，称为相频特性。
（三）谐振器的主要特性指标
1、特征频率：
①通带截频fp=wp/(2?)为通带与过渡带边界点的频率，在该点信号增益下降到一个人为规定的下限。
②阻带截频fr=wr/(2?)为阻带与过渡带边界点的频率，在该点信号衰耗(增益的倒数)下降到一人为规定的下限。
③转折频率fc=wc/(2?)为信号功率衰减到1/2(约3dB)时的频率，在很多情况下，常以fc作为通带或阻带截频。
④固有频率f0=w0/(2?)为电路没有损耗时，滤波器的谐振频率，复杂电路往往有多个固有频率。
2、增益与衰耗
滤波器在通带内的增益并非常数。
①对低通滤波器通带增益Kp一般指w=0时的增益；高通指w→∞时的增益；带通则指中心频率处的增益。
②对带阻滤波器，应给出阻带衰耗，衰耗定义为增益的倒数。
③通带增益变化量△Kp指通带内各点增益的最大变化量，如果△Kp以dB为单位，则指增益dB值的变化量。
3、阻尼系数与品质因数
阻尼系数是表征滤波器对角频率为w0信号的阻尼作用，是滤波器中表示能量衰耗的一项指标。
阻尼系数的倒数称为品质因数，是评价带通与带阻滤波器频率选择特性的一个重要指标，Q= w0/△w。式中的△w为带通或带阻滤波器的3dB带宽， w0为中心频率，在很多情况下中心频率与固有频率相等。
4、灵敏度
滤波电路由许多元件构成，每个元件参数值的变化都会影响滤波器的性能。声表面滤波器某一性能指标y对某一元件参数x变化的灵敏度记作Sxy，定义为： Sxy=(dy/y)/(dx/x)。
该灵敏度与测量仪器或电路系统灵敏度不是一个概念，该灵敏度越小，标志着电路容错能力越强，稳定性也越高。
5、群时延函数
当滤波器幅频特性满足设计要求时，为保证输出信号失真度不超过允许范围，对其相频特性∮(w)也应提出一定要求。在滤波器设计中，常用群时延函数d∮(w)/dw评价信号经滤波后相位失真程度。群时延函数d∮(w)/dw越接近常数，信号相位失真越小。
二、声表面谐振器的功能和类型
1、功能：谐振器是具有频率选择作用的电路或运算处理系统，具有滤除噪声和分离各种不同信号的功能。
2、类型：
按处理信号形式分：模拟滤波器和数字滤波器
按功能分：低通、高通、带通、带阻
按电路组成分：LC无源、RC无源、由特殊元件构成的无源滤波器、RC有源滤波器
按传递函数的微分方程阶数分：一阶、二阶、高阶。
声表面谐振器在抑制电子信息设备高次谐波、镜像信息、发射漏泄信号以及各类寄生杂波干扰等方面起到良好的作用，可以实现任意所需精度的幅频和相频特性的滤波，这是其它滤波器难以完成的。近年来国外已将声表面滤波器片式化，重量只有0.2g；另外，由于采用了新的晶体材料和最新的精细加工技术，使声表面器件上使用上限频率提高到2.5GHz～3GHz。从而促使声表面滤波器在抗EMI领域获得更广泛的应用。
作者—康比电子
一、模拟滤波器的传递函数与频率特性
（一）模拟滤波器的传递函数
模拟滤波电路的特性可由传递函数来描述。传递函数是输出与输入信号电压或电流拉氏变换之比。
经分析，任意个互相隔离的线性网络级联后，总的传递函数等于各网络传递函数的乘积。这样，任何复杂的滤波网络，可由若干简单的一阶与二阶滤波电路级联构成。
（二）模拟滤波器的频率特性
模拟滤波器的传递函数H(s)表达了滤波器的输入与输出间的传递关系。若滤波器的输入信号Ui是角频率为w的单位信号，滤波器的输出Uo(jw)=H(jw)表达了在单位信号输入情况下的输出信号随频率变化的关系，称为滤波器的频率特性函数，简称频率特性。
频率特性H(jw)是一个复函数，其幅值A(w)称为幅频特性，其幅角∮(w)表示输出信号的相位相对于输入信号相位的变化，称为相频特性。
（三）谐振器的主要特性指标
1、特征频率：
①通带截频fp=wp/(2?)为通带与过渡带边界点的频率，在该点信号增益下降到一个人为规定的下限。
②阻带截频fr=wr/(2?)为阻带与过渡带边界点的频率，在该点信号衰耗(增益的倒数)下降到一人为规定的下限。
③转折频率fc=wc/(2?)为信号功率衰减到1/2(约3dB)时的频率，在很多情况下，常以fc作为通带或阻带截频。
④固有频率f0=w0/(2?)为电路没有损耗时，滤波器的谐振频率，复杂电路往往有多个固有频率。
2、增益与衰耗
滤波器在通带内的增益并非常数。
①对低通滤波器通带增益Kp一般指w=0时的增益；高通指w→∞时的增益；带通则指中心频率处的增益。
②对带阻滤波器，应给出阻带衰耗，衰耗定义为增益的倒数。
③通带增益变化量△Kp指通带内各点增益的最大变化量，如果△Kp以dB为单位，则指增益dB值的变化量。
3、阻尼系数与品质因数
阻尼系数是表征滤波器对角频率为w0信号的阻尼作用，是滤波器中表示能量衰耗的一项指标。
阻尼系数的倒数称为品质因数，是评价带通与带阻滤波器频率选择特性的一个重要指标，Q= w0/△w。式中的△w为带通或带阻滤波器的3dB带宽， w0为中心频率，在很多情况下中心频率与固有频率相等。
4、灵敏度
滤波电路由许多元件构成，每个元件参数值的变化都会影响滤波器的性能。声表面滤波器某一性能指标y对某一元件参数x变化的灵敏度记作Sxy，定义为： Sxy=(dy/y)/(dx/x)。
该灵敏度与测量仪器或电路系统灵敏度不是一个概念，该灵敏度越小，标志着电路容错能力越强，稳定性也越高。
5、群时延函数
当滤波器幅频特性满足设计要求时，为保证输出信号失真度不超过允许范围，对其相频特性∮(w)也应提出一定要求。在滤波器设计中，常用群时延函数d∮(w)/dw评价信号经滤波后相位失真程度。群时延函数d∮(w)/dw越接近常数，信号相位失真越小。
二、声表面谐振器的功能和类型
1、功能：谐振器是具有频率选择作用的电路或运算处理系统，具有滤除噪声和分离各种不同信号的功能。
2、类型：
按处理信号形式分：模拟滤波器和数字滤波器
按功能分：低通、高通、带通、带阻
按电路组成分：LC无源、RC无源、由特殊元件构成的无源滤波器、RC有源滤波器
按传递函数的微分方程阶数分：一阶、二阶、高阶。
声表面谐振器在抑制电子信息设备高次谐波、镜像信息、发射漏泄信号以及各类寄生杂波干扰等方面起到良好的作用，可以实现任意所需精度的幅频和相频特性的滤波，这是其它滤波器难以完成的。近年来国外已将声表面滤波器片式化，重量只有0.2g；另外，由于采用了新的晶体材料和最新的精细加工技术，使声表面器件上使用上限频率提高到2.5GHz～3GHz。从而促使声表面滤波器在抗EMI领域获得更广泛的应用。
作者—康比电子
