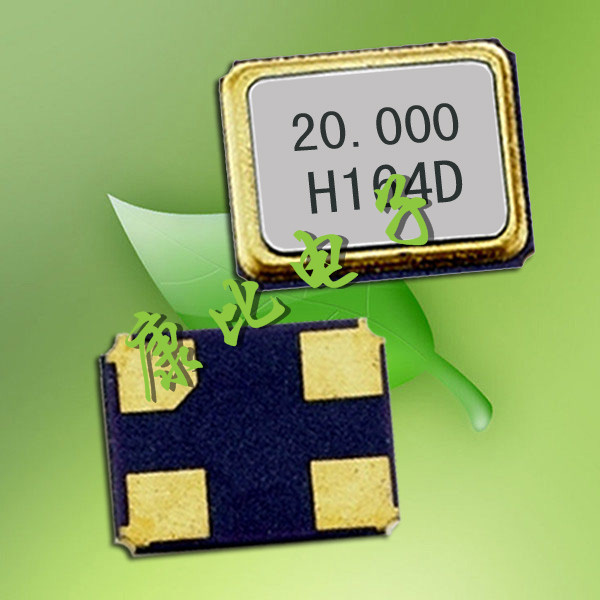

首页无线网络贴片晶振,石英晶振,HXS321S晶振,台湾加高晶体,石英贴片晶振

贴片晶振,石英晶振,HXS321S晶振,台湾加高晶体,石英贴片晶振

产品型号：47215086
频率：12~50MHZ

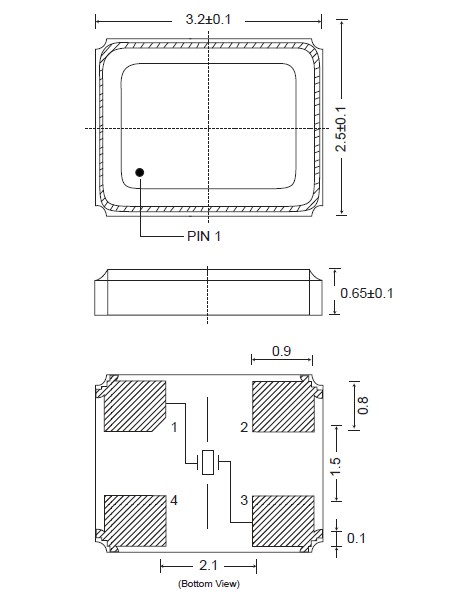

尺寸：3.2*2.5mm
产品介绍：我们更专注开发高温度耐受性的产品、特殊应用领域之规格,并朝小型化开发设计,以满足终端产品的发展趋势.秉持『取之于社会,用之于社会』的理念,推动环保、节能及社...

HXS321S晶振,台湾加高晶体,石英贴片晶振为什么越来越多的晶体企业都着手向汽车电子市场进军呢，然而汽车电子的要求也比科技数码产品高的多，特别是耐温这块，都有一定的要求值，比如：3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

说明	HXS321S晶振规格
频率范围	12~50MHZ
频率稳定度	A:±100 B:±50 C: ±30 D: ±25
输出电平	CMOS
工作温度	-10℃~+60℃,-20℃~+70℃,或客户要求
保存温度	-40℃~+85℃
负载电容	15pF
输出对称	40% ~ 60% or 45% ~ 55%(at 55%V DC)
包装	3000/pcs

加高晶振承诺所有的运作皆遵守本地国家的法律,2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.并符合国际上所共同认知环保与社会责任的标准,成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司. 我们将持续关注企业社会责任各项新议题,使本公司更加完整并落实企业社会责任所有面向. 对内,我们将透过各种教育训练与活动,用心创造一个多元且充满活力的工作环境 (例如健康促进活动); 对外,本公司透过与利害相关团体间的沟通,积极落实企业社会责任活动,持续投入社会公益,降低对社会环境之冲击.

晶体具有多种振动模式,如基频, 3次泛音,5次泛音等等.当基频模式应用时,晶体的电阻是最低的,这意味着它是最简单的晶体振荡.当第三色调模式被应用,一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式.因此,如果频率是只有三分之一的目标频率时,要检查是否放大处理电路被施加或它的设定值就足够了,因为电路的环境适合于基本模式,而不是第三次泛音调模式.

该电路可能不振荡,如果放大电路不施加或它的设定值是不足够的.4-3.基频模式与三次泛音模式应用程序如下：一.的基频模式B应用.三次泛音模式的应用程序下表显示升的匹配值,C由各种频率三次泛音模式频率输出是目标频率的三倍这个问题的可能性相对较小.请确定的三次泛音调模式的频率反馈是否大于基频模式,由于放大电路的反馈大.当放大电路内置于芯片组此问题可能会发生.为了解决这个问题,请采用三次泛音模式晶体.5-2.此外,放大电路,第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡.系统故障是由于超大输出波形的幅度.

6-1.请参照资料2.也可以提高终端的电容解决方案,然后检查波形幅度是否得到改善.

7-1.请确定使用频谱分析仪机中断信号的频率.我们可以发现存在的问题是根据频率什么.

7-2.如果是从电源的交流信号,请检查电源和信号的两个理由的状态是否是浮动的.请改为浮动,如果它不是.

7-3.如果信号具有高频率,请使用以下方法：使用晶体外壳为接地.采用水晶较小C0.

增加电路,镉和CG的外部电容,并采用晶体具有较高的负载电容CL.

7-4.请检查周围电路和PCB布局,如果上面的方法都没有能够解决您的问题.如果两者都正常,那么请你联系IC制造商探讨其芯片组设计的不明信号的反应.改变周围电路的设计只能缓解问题,而不是完全解决它.通常.这将是最好找出来的芯片组设计问题并解决它.
