      Wi2Wi晶振,TV05晶振,TV05-20000X-W-N-D-3-R-X晶振

    • 产品型号:48400389
    • 频率:10~52MHZ

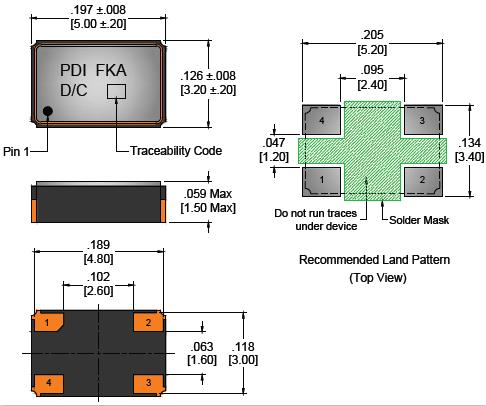

    • 尺寸:5.0*3.2mm
    • 产品介绍:Wi2Wi晶振,TV05晶振,TV05-20000X-W-N-D-3-R-X晶振,5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的...
    • RoHS RoHS2


        Wi2Wi晶振,TV05晶振,TV05-20000X-W-N-D-3-R-X晶振,5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
       Wi2Wi该公司成立于2005年,总部位于加利福尼亚州圣何塞,是一家垂直整合技术公司,设计,制造和销售高性能,低功耗无线连接解决方案,全球导航卫星系统模块和频率控制设备。在威斯康星州米德尔顿和印度海德拉巴设有办事处。Wi2Wi的产品和增值服务提供高度集成,坚固耐用,可靠的多协议无线执行器,内置软件,以及为全球客户提供定制的定时和频率控制设备。该公司的产品和服务涉及物联网(IoT),机器对机器(M2M),航空电子,空间和政府赞助项目市场的众多应用。
       Wi2Wi的战略目标是通过提供端到端无线集成解决方案和高度可定制的定时和频率控制设备来满足每个客户的独特需求。Wi2Wi与商品级产品区别开来,具有市场性能最佳,高可靠性,低功耗的无线连接产品,集成软件支持更宽的温度范围和更长的产品生命周期。此外,Wi2Wi' 端到端的产品解决方案可帮助客户大幅降低最终产品费用,认证成本和整体研发投资,同时大幅缩短产品上市时间。Wi2Wi已与技术,制造和销售方面的全球顶级领导者建立了合作关系。公司在全球范围内使用广泛的制造商代表网络来推广其产品和服务,并与世界级经销商合作,以实现订单和直接销售。
       威尔威晶振,向全球市场提供无线连接解决方案,定位和导航解决方案,提供到市场上Wi2Wi石英晶体,温补晶振,有源晶振等产品均适用于各种高端电子数码产品中,并得到市场的高度认可.Wi2Wi晶振,TV05晶振,TV05-20000X-W-N-D-3-R-X晶振.

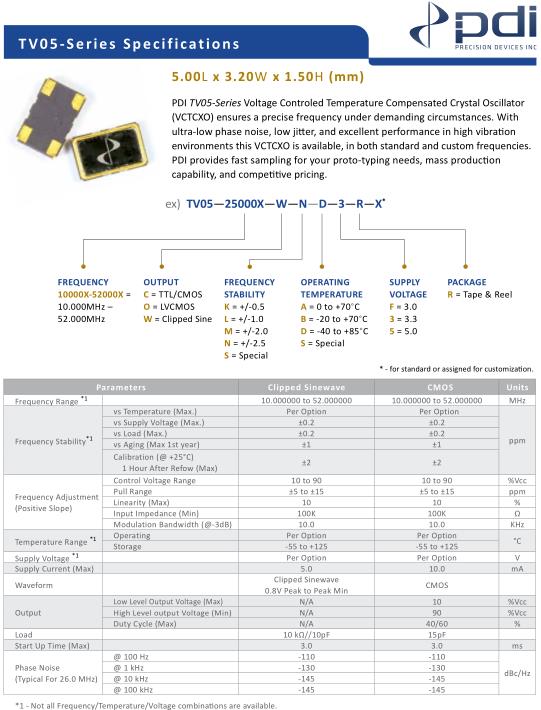

    Parameters -Wi2Wi晶振-TV05晶振 Clipped Sinewave CMOS  Units
    Frequency Range  *1   10.000000 to 52.000000  10.000000 to 52.000000  MHz
    Frequency Stability *1 vs Temperature (Max.)  Per Option Per Option ppm
    vs Supply Voltage (Max.)  ±0.2  ±0.2
    vs Load (Max.) ±0.2  ±0.2
    vs Aging (Max 1st year)  ±1 ±1
    Calibration (@ +25°C)
    1 Hour After Refow (Max)
    ±2 ±2
    Frequency Adjustment
    (Positive Slope)
    Control Voltage Range 10 to 90 10 to 90 %Vcc
    Pull Range ±5 to ±15  ±5 to ±15  ppm
    Linearity (Max) 10 10 %
    Input Impedance (Min) 100K  100K  Ω
      Modulation Bandwidth (@-3dB)  10.0 10.0 KHz
    Temperature Range  *1 Operating  Per Option  Per Option  °C
    Storage  -55 to +125  -55 to +125
    Supply Voltage  *1   Per Option  Per Option  V
    Supply Current (Max)   5.0 10.0 mA
    Waveform   Clipped Sinewave
    0.8V Peak to Peak Min
    CMOS
    Output Low Level Output Voltage (Max)  N/A 10 %Vcc
    High Level output Voltage (Min)  N/A 90 %Vcc
    Duty Cycle (Max)  N/A 40/60 %
    Load    10 kΩ//10pF  15pF
    Start Up Time (Max)   3.0 3.0 ms
    Phase Noise
    (Typical For 26.0 MHz)
     @ 100 Hz  -110 -110 dBc/Hz
     @ 1 kHz  -130 -130
     @ 10 kHz -145 -145
     @ 100 kHz -145 -145


    存储事项
        (1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
        正常温度和湿度:
        温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
        (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
        安装时注意事项
        耐焊性
        加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品,建议使用SMD产品。在下列回流条件下,对晶体产品甚至SMD产品使用更高温度,会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的石英晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
       (1)柱面式产品和DIP产品
        型号 焊接条件
        [ 柱面式 音叉晶振]
        C-类型,C-2-类型,C-4-类型 +280°C或低于@最大值5 s
        请勿加热封装材料超过+150°C
        [ 柱面式 ]
        CA-301
        [ DIP ]
        SG-51 / 531, SG-8002DB DC,
        RTC-72421 / 7301DG +260°C或低于@最大值 10 s
        请勿加热封装材料超过+150°C
        (2)SMD晶振产品回流焊接条件(实例)
        用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。
        尽可能使温度变化曲线保持平滑。Wi2Wi晶振,TV05晶振,TV05-20000X-W-N-D-3-R-X晶振.
