首页进口晶振 Wi2Wi晶振威尔威LVPECL晶振,PE5-T-C10000-M-B-D-2-R-X,低相位噪声晶振

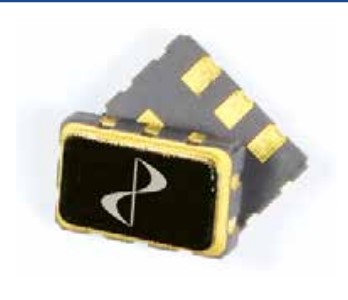

威尔威LVPECL晶振,PE5-T-C10000-M-B-D-2-R-X,低相位噪声晶振

产品型号：58572015
频率：100MHz
尺寸：5.0x3.2x1.2mm
产品介绍：威尔威LVPECL晶振,PE5-T-C10000-M-B-D-2-R-X,低相位噪声晶振，美国进口晶振，Wi2wi晶振，威尔威晶振，型号：PE5系列晶振，编码为：PE5-T-C10000-M-B-D-2-R-X，频率...

威尔威LVPECL晶振,PE5-T-C10000-M-B-D-2-R-X,低相位噪声晶振，美国进口晶振，Wi2wi晶振，威尔威晶振，型号：PE5系列晶振，编码为：PE5-T-C10000-M-B-D-2-R-X，频率为：100.000MHz，小体积晶振尺寸：5.0x3.2x1.2mm封装，LVPECL输出差分晶振，差分晶体振荡器，六脚贴片晶振，SMD晶振，石英晶体振荡器，有源晶体，石英晶振。PE5系列提供精确的定时在一个密封的包。这些高性能的时钟振荡器提供了非常低的集成相位抖动和优越的相位噪声。为您的原型输入需求、批量生产能力和有竞争力的价格提供快速周转抽样。有源晶振，具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压，低耗能，低损耗，低电平，高精度，高性能，高品质等特点。广泛应用于：通讯设备、无线网络，蓝牙模块，机顶盒、光端机、安防设备、路由器，交换机、仪器仪表、光纤通信，以太网等应用。

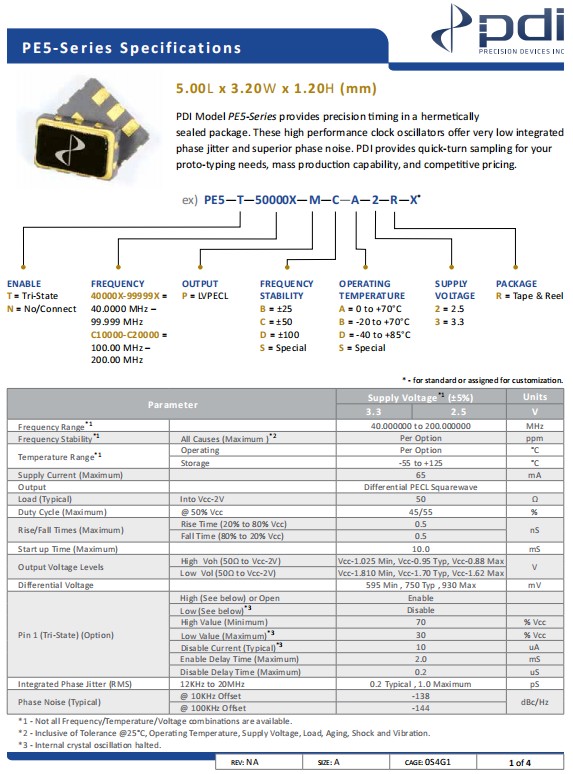

威尔威LVPECL晶振,PE5-T-C10000-M-B-D-2-R-X,低相位噪声晶振,参数表

Parameter		Supply Voltage *1 (±5%)		Units
		3.3	2.5	V
Frequency Range *1		100.000		MHz
Frequency Stability *1	All Causes (Maximum ) *2	Per Option		ppm
Temperature Range*1	Operating	Per Option		°C
	Storage	-55 to +125		°C
Supply Current (Maximum)		65		mA
Output		Differential PECL Squarewave
Load (Typical)	Into Vcc-2V	50		Ω
Duty Cycle (Maximum)	@ 50% Vcc	45/55		%
Rise/Fall Times (Maximum)	Rise Time (20% to 80% Vcc)	0.5		nS
	Fall Time (80% to 20% Vcc)	0.5
Start up Time (Maximum)		10		mS
Output Voltage Levels	High Voh (50Ω to Vcc-2V)	Vcc- 1 .025 Min, Vcc-0 .95 Typ, Vcc-0 .88 Max		V
	Low Vol (50Ω to Vcc-2V)	Vcc- 1 .810 Min, Vcc- 1 .70 Typ, Vcc- 1 .62 Max
Differential Voltage		595 Min , 750 Typ , 930 Max		mV
Pin 1 (Tri-State) (Option)	High (See below) or Open	Enable
	Low (See below) *3	Disable
	High Value (Minimum)	70		% Vcc
	Low Value (Maximum) *3	30		% Vcc
	Disable Current (Typical) *3	10		uA
	Enable Delay Time (Maximum)	2		mS
	Disable Delay Time (Maximum)	0.2		uS
Integrated Phase Jitter (RMS)	12KHz to 20MHz	0.2 Typical , 1.0 Maximum		pS

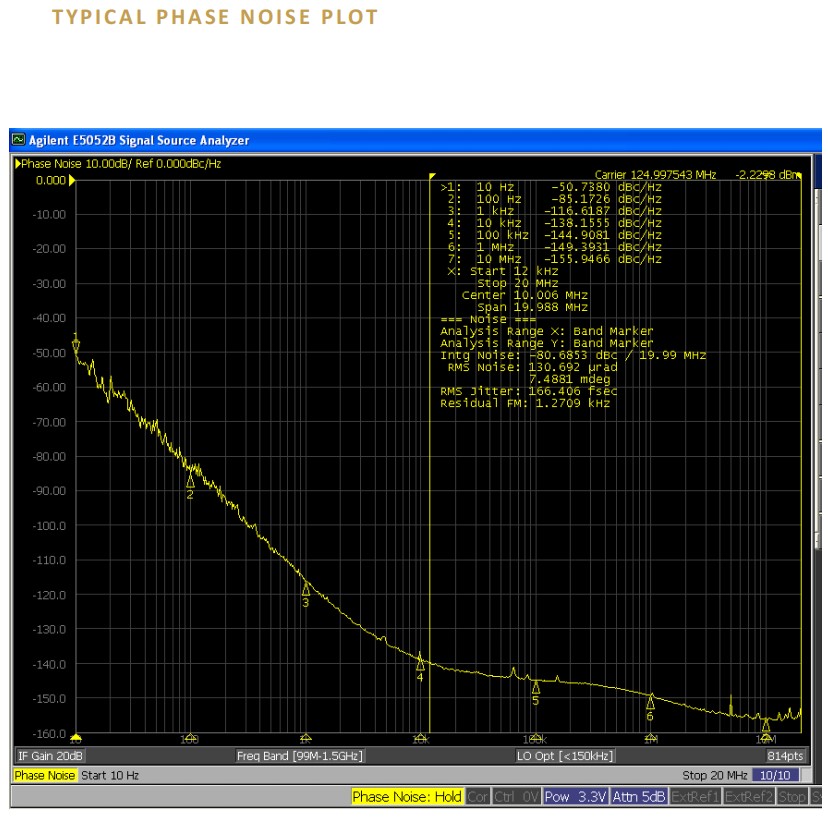

Phase Noise (Typical)	@ 10KHz Offset	-138		dBc/Hz
	@ 100KHz Offset	-144

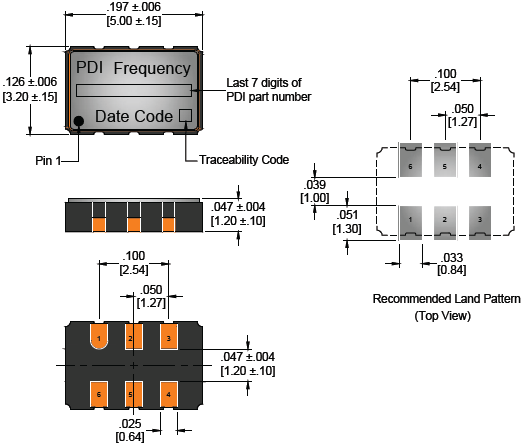

威尔威LVPECL晶振,PE5-T-C10000-M-B-D-2-R-X,低相位噪声晶振,尺寸图

威尔威LVPECL晶振,PE5-T-C10000-M-B-D-2-R-X,低相位噪声晶振
差分晶振作为目前行业中高要求,高技术石英晶体振荡器,具有低相位,低抖动,低功耗,低损耗,低电平的特点.差分贴片晶体振荡器使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.
