首页进口晶振 Wi2Wi晶振LV5-T-C15625-M-B-D-3-R-X,Wi2wi有源晶振,六脚贴片晶振

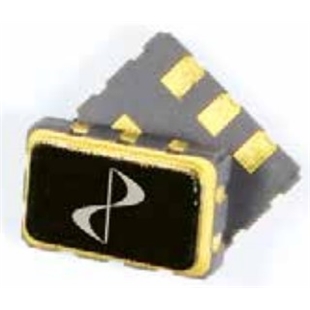

LV5-T-C15625-M-B-D-3-R-X,Wi2wi有源晶振,六脚贴片晶振

产品型号：41815460
频率：156.250MHz
尺寸：5.0x3.2x1.2mm
产品介绍：LV5-T-C15625-M-B-D-3-R-X,Wi2wi有源晶振,六脚贴片晶振，美国进口晶振，Wi2wi晶振，威尔威晶振，LV5系列晶振，编码为：LV5-T-C15625-M-B-D-3-R-X，频率为：156.25...

LV5-T-C15625-M-B-D-3-R-X,Wi2wi有源晶振,六脚贴片晶振，美国进口晶振，Wi2wi晶振，威尔威晶振，LV5系列晶振，编码为：LV5-T-C15625-M-B-D-3-R-X，频率为：156.250MHz，小体积晶振尺寸：5.0x3.2x1.2mm，六脚贴片晶振，LVDS输出差分晶体振荡器，差分晶振，有源晶体，石英贴片晶振，石英晶体振荡器，石英晶振。LV5-系列提供精确的定时在一个密封的包。这些高性能的时钟振荡器提供了非常低的集成相位抖动和优越的相位噪声。LV5系列具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压，低耗能，低电平，高精度，高性能，高品质等特点。有源晶振，广泛应用于：通讯设备、无线蓝牙，机顶盒、光端机、安防设备、路由器，交换机、仪器仪表、光纤通信，10G以太网及各种频率控制设备上。

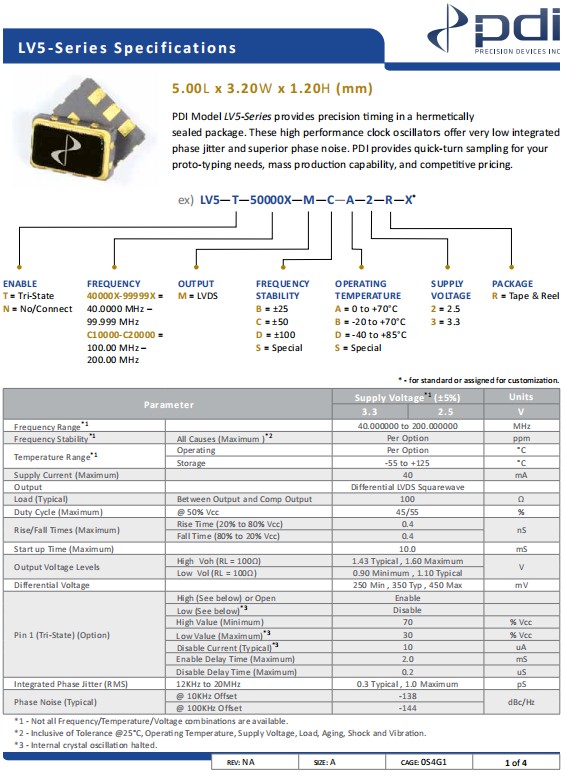

LV5-T-C15625-M-B-D-3-R-X,Wi2wi有源晶振,六脚贴片晶振,参数表

Parameter		Supply Voltage *1 (±5%)		Units
		3.3	2.5	V
Frequency Range *1		75.000		MHz
Frequency Stability *1	All Causes (Maximum ) *2	Per Option		ppm
Temperature Range*1	Operating	Per Option		°C
	Storage	-55 to +125		°C
Supply Current (Maximum)		40		mA
Output		Differential LVDS Squarewave
Load (Typical)	Between Output and Comp Output	100		Ω
Duty Cycle (Maximum)	@ 50% Vcc	45/55		%
Rise/Fall Times (Maximum)	Rise Time (20% to 80% Vcc)	0.4		nS
	Fall Time (80% to 20% Vcc)	0.4
Start up Time (Maximum)		10		mS
Output Voltage Levels	High Voh (RL = 100Ω)	1.43 Typical , 1.60 Maximum		V
	Low Vol (RL = 100Ω)	0.90 Minimum , 1.10 Typical
Differential Voltage		250 Min , 350 Typ , 450 Max		mV
	High (See below) or Open	Enable
	Low (See below) *3	Disable
Pin 1 (Tri-State) (Option)	High Value (Minimum)	70		% Vcc
	Low Value (Maximum) *3	30		% Vcc
	Disable Current (Typical) *3	10		uA
	Enable Delay Time (Maximum)	2		mS
	Disable Delay Time (Maximum)	0.2		uS
Integrated Phase Jitter (RMS)	12KHz to 20MHz	0.3 Typical , 1.0 Maximum		pS

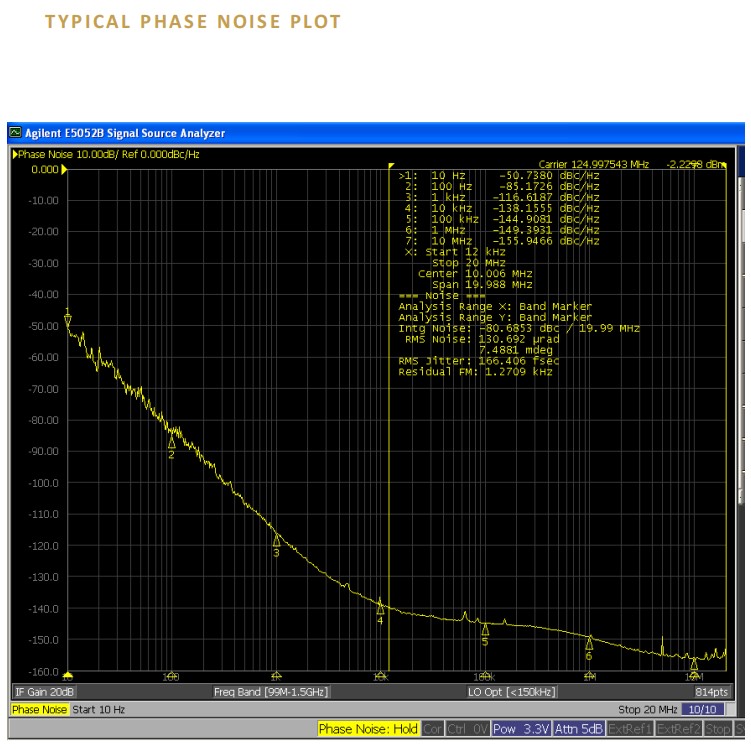

Phase Noise (Typical)	@ 10KHz Offset	-138		dBc/Hz
	@ 100KHz Offset	-144

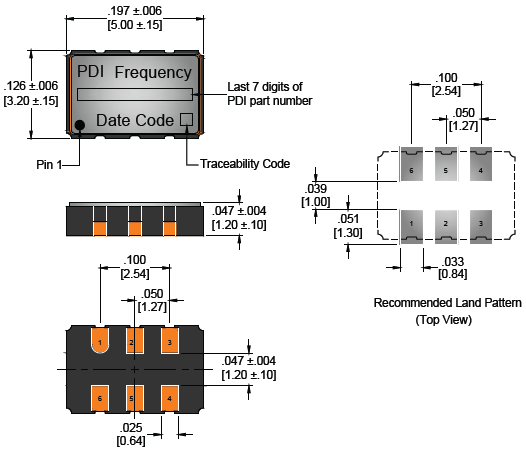

LV5-T-C15625-M-B-D-3-R-X,Wi2wi有源晶振,六脚贴片晶振,尺寸图

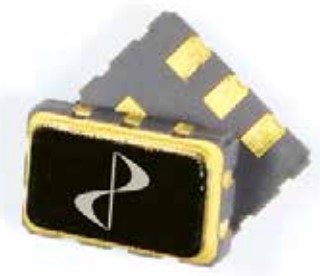

LV5-T-C15625-M-B-D-3-R-X,Wi2wi有源晶振,六脚贴片晶振
差分晶振有不同的输出信号,LV-PECL,LVDS,HCSL,是差分晶振通用的输出信号.一般为六脚晶振,能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性,具有高性能,低功耗,低噪声,低抖动,低损耗等特点.被广泛用于通讯设备,机顶盒,光端机,安防设备及各种频率控制设备上.
