首页进口晶振 Wi2Wi晶振Wi2Wi晶振,C5晶振,C5-24000X-F-B-C-B-18-2-X晶振

Wi2Wi晶振,C5晶振,C5-24000X-F-B-C-B-18-2-X晶振

产品型号：7787623
频率：8~50MHZ,40~125MHZ

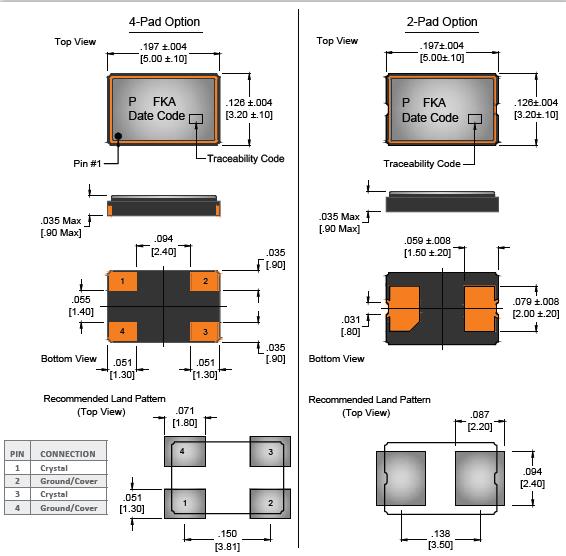

尺寸：5.0*3.2mm
产品介绍：Wi2Wi晶振,C5晶振,C5-24000X-F-B-C-B-18-2-X晶振,小型表面贴片晶振型,是标准的石英晶体振荡器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领...

Wi2Wi晶振,C5晶振,C5-24000X-F-B-C-B-18-2-X晶振,小型表面贴片晶振型,是标准的石英晶体振荡器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
Wi2Wi该公司成立于2005年，总部位于加利福尼亚州圣何塞，是一家垂直整合技术公司，设计，制造和销售高性能，低功耗无线连接解决方??案，全球导航卫星系统模块和频率控制设备。在威斯康星州米德尔顿和印度海德拉巴设有办事处。Wi2Wi的产品和增值服务提供高度集成，坚固耐用，可靠的多协议无线执行器，内置软件，以及为全球客户提供定制的定时和频率控制设备。该公司的产品和服务涉及物联网（IoT），机器对机器（M2M），航空电子，空间和政府赞助项目市场的众多应用。
Wi2Wi的战略目标是通过提供端到端无线集成解决方案和高度可定制的定时和频率控制设备来满足每个客户的独特需求。Wi2Wi与商品级产品区别开来，具有市场性能最佳，高可靠性，低功耗的无线连接产品，集成软件支持更宽的温度范围和更长的产品生命周期。此外，Wi2Wi' 端到端的产品解决方案可帮助客户大幅降低最终产品费用，认证成本和整体研发投资，同时大幅缩短产品上市时间。Wi2Wi已与技术，制造和销售方面的全球顶级领导者建立了合作关系。公司在全球范围内使用广泛的制造商代表网络来推广其产品和服务，并与世界级经销商合作，以实现订单和直接销售。
威尔威晶振,向全球市场提供无线连接解决方案,定位和导航解决方案,提供到市场上Wi2Wi石英晶体,温补晶振,有源晶振等产品均适用于各种高端电子数码产品中,并得到市场的高度认可.Wi2Wi晶振,C5晶振,C5-24000X-F-B-C-B-18-2-X晶振.

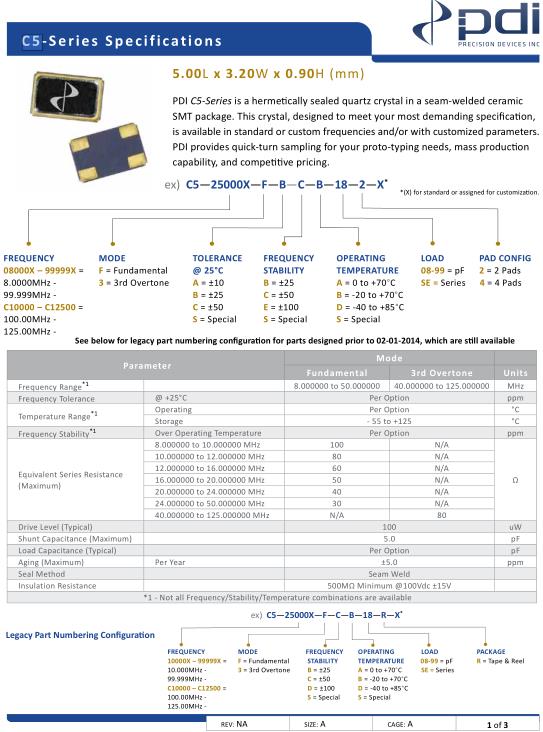

Parameter-Wi2Wi晶振		Mode-C5晶振
Parameter-Wi2Wi晶振		Fundamental	3rd Overtone	Units
Frequency Range *1		8.000000 to 50.000000	40.000000 to 125.000000	MHZ
Frequency Tolerance	@ +25°C	Per Option		ppm
Temperature Range *1	Operating	Per Option		°C
Temperature Range *1	Storage	- 55 to +125		°C
Frequency Stability *1	Over Operating Temperature	Per Option		ppm
Equivalent Series Resistance (Maximum)	8.000000 to 10.000000 MHz	100	N/A	Ω
	10.000000 to 12.000000 MHz	80	N/A
	12.000000 to 16.000000 MHz	60	N/A
	16.000000 to 20.000000 MHz	50	N/A
	20.000000 to 24.000000 MHz	40	N/A
	24.000000 to 50.000000 MHz	30	N/A
	40.000000 to 125.000000 MHz	N/A	80
Drive Level (Typical)		100		uW
Shunt Capacitance (Maximum)		5.0		pF
Load Capacitance (Typical)		Per Option		pF
Aging (Maximum)		±5.0		ppm
Seal Method		Seam Weld
Insulation Resistance		500MΩ Minimum @100Vdc ±15V
*1 - Not all Frequency/Stability/Temperature combinations are available

存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
安装时注意事项
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的石英晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。
（1）柱面式产品和DIP产品
型号焊接条件
[ 柱面式音叉晶振]
C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s
请勿加热封装材料超过+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C
(2)SMD晶振产品回流焊接条件（实例）
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。
尽可能使温度变化曲线保持平滑。Wi2Wi晶振,C5晶振,C5-24000X-F-B-C-B-18-2-X晶振.

1、技术支持：全方位技术指导,专业的技术支持让您感受到前所未有的后顾无忧.
2、客服咨询:专业的销售团队,耐心为您解答任何疑问,让您的消费得到保障.
3、质量保证,诚信为本,上我司以“以科技为动力,以质量求生存,”为理念.
4、提升业绩,降低成本为您的产品量身订制,免费取样,为您做到低成本,高效率.

康比电子联系方式:
Q Q:   577541227
电话：0755-27876201
手机: 13728742863
Email:  kangbidz@163.com
网址:  http://www.kangbidz.com/
地址: 广东省深圳市宝安区41区33栋6层

Parameter-Wi2Wi晶振		Mode-C5晶振
Parameter-Wi2Wi晶振		Fundamental	3rd Overtone	Units
Frequency Range *1		8.000000 to 50.000000	40.000000 to 125.000000	MHZ
Frequency Tolerance	@ +25°C	Per Option		ppm
Temperature Range *1	Operating	Per Option		°C
Temperature Range *1	Storage	- 55 to +125		°C
Frequency Stability *1	Over Operating Temperature	Per Option		ppm
Equivalent Series Resistance (Maximum)	8.000000 to 10.000000 MHz	100	N/A	Ω
	10.000000 to 12.000000 MHz	80	N/A
	12.000000 to 16.000000 MHz	60	N/A
	16.000000 to 20.000000 MHz	50	N/A
	20.000000 to 24.000000 MHz	40	N/A
	24.000000 to 50.000000 MHz	30	N/A
	40.000000 to 125.000000 MHz	N/A	80
Drive Level (Typical)		100		uW
Shunt Capacitance (Maximum)		5.0		pF
Load Capacitance (Typical)		Per Option		pF
Aging (Maximum)		±5.0		ppm
Seal Method		Seam Weld
Insulation Resistance		500MΩ Minimum @100Vdc ±15V
*1 - Not all Frequency/Stability/Temperature combinations are available
