首页无人机有源晶振,石英晶振,CSX-325T晶振,日本进口石英晶体振荡器,晶振价格,CSX325T13.000M2-UT10

有源晶振,石英晶振,CSX-325T晶振,日本进口石英晶体振荡器,晶振价格,CSX325T13.000M2-UT10

产品型号：30454340
频率：13.0MHZ~52.0MHZ

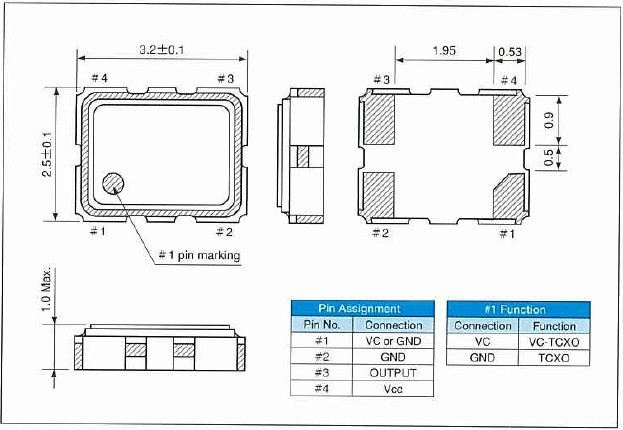

尺寸：3.2*2.5mm,详解请浏览PDF
产品介绍：小型SMD接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,“CSX325T13.000M2-UT10”,自动安装和回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1....

CSX-325T晶振,日本进口石英晶体振荡器,晶振价格贴片式石英晶体振荡器,“CSX325T13.000M2-UT10”低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

项目	模型	CSX-325T	条件
标准频率	fo	13.0~52.0MHZ
电压	ppm	1.8V 2.5V 3.3V 5V或指定	at25℃
负载电容	CL	12.5pf或指定
工作温度范围	TopR	-20℃~+75℃
储存温度范围	TsTR	-40℃~+85℃
变曲点温度	TM	25℃±5℃
温度系数	β	-0.034±0.006ppm/℃²
动态电阻	R1	35KΩ Max 40KΩ Max 50KΩ Max	at25℃
激励电平	DL	1μW Max
老化率	△f/fo	±3ppm Max ±5ppm Max	25℃±3℃
并联电容	Co	1.2PF Typ 1.0Typ

等效串联阻抗 ( Equivalent Series Resistance , ESR)

当石英晶体串联振荡在fs时, C1及L1是相反相位而互相抵消, “CSX325T13.000M2-UT10”整个共振子的动态支臂(motional arm) 的导纳(admittance)是接近最小阻抗值R1. 这时候整个石英晶体共振子的表现仅是一个电阻性的组件. 电阻值R1是整个组件的机械性能量损耗. 其中包含了石英材料, 接着材料及封装材料上所有的能量损耗.

(6) 动态电容( Motional Capacitance C1 ) 及动态电感( Motional Inductance L1 )在实际的量测系统中, 我们祇能量测到动态电容C1及串联协振频率fs . 动态电感L1是由公式(4)计算得到.

“CSX325T13.000M2-UT10”西铁城科技自1918年成立以来专业致力于石英手表以及石英晶振的研发、生产、销售.公司规模庞大,根据不断扩大业务范围,目前在多个国家设有分厂,在全球范围内均设有销售网络.公司生产的晶体应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、汽车防盗报警系统、平板电脑、数字电视接收器、通讯设备、电波钟表、电脑、电子数码等高科技行业产品.

近来由于污染排放总量管制受到应有重视,各种污染减量与管理机制的议题已陆续成为主管机关与企业间执行污染防制的重点,而西铁城电子本身由于受到环保机关污染总量管制,污染物排放量有一定的承诺限值,加上各类相关环保议题的要求,亦订定与规划相关减量目标,全力保护有限的地球资源与环境.有鉴于环保意识抬头.

1、技术支持：全方位技术指导,专业的技术支持让您感受到前所未有的后顾无忧.
2、客服咨询:专业的销售团队,耐心为您解答任何疑问,让您的消费得到保障.
3、质量保证,诚信为本,上我司以“以科技为动力,以质量求生存,”为理念.
4、提升业绩,降低成本为您的产品量身订制,免费取样,为您做到低成本,高效率.
