Suntsu晶振,SXT324晶振,SXT32418AA48T-24.000M晶振

产品型号：22311622
频率：12~70MHZ
尺寸：12~70MHZ
产品介绍：Suntsu晶振,SXT324晶振,SXT32418AA48T-24.000M晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机...

Suntsu晶振,SXT324晶振,SXT32418AA48T-24.000M晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
Suntsu晶振总部位于美国加利福尼亚州奥兰治县，与韩国，中国和台湾的合资伙伴合作成立。Suntsu频率控制公司成立于2002年，由频率控制行业的专业人士设计，并考虑到三个关键原则：
1.建立涵盖全频谱晶体频率控制设备的产品阵容，从而为客户提供满足频率控制需求的单一来源。
2.通过设计和制造特定于客户应用的定制组件，鼓励创造力并支持行业创新。
3.通过按时交付提供高质量的产品来培养长期的客户关系。2003年，我们通过了Det Norske Veritas的ISO 9001：2000美国国家标准认证，并很快获得了财富100强客户及其合同制造商的重要合同，这些合同帮助我们实现了增长。
在接下来的三年中，我们的产品线迅速增长。我们从专注超小型晶体和TCXO温补晶振开始，到提供各种低噪声振荡器和VCXO压控晶振。2007年，我们进一步扩展了我们的产品线，包括大量高稳定性/低噪声OCXO，以满足基站和军事通信设备应用等需要晶体的最高频率稳定性的需求。Suntsu晶振,SXT324晶振,SXT32418AA48T-24.000M晶振.

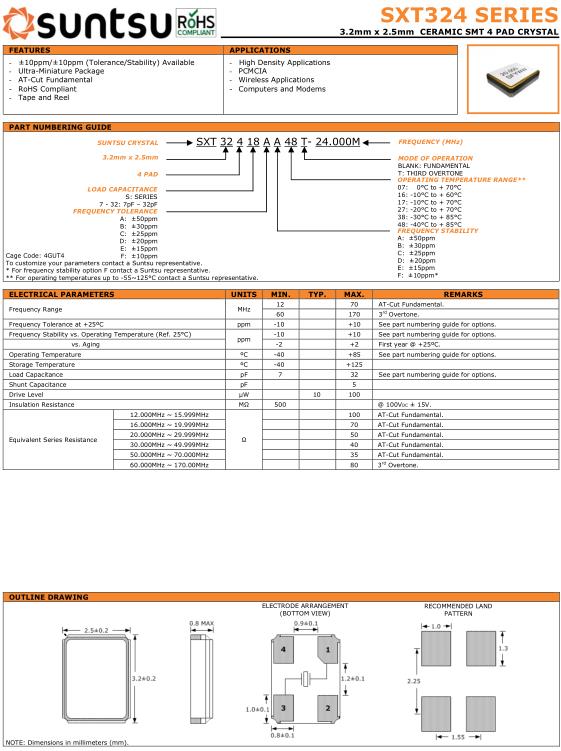

ELECTRICAL PARAMETERS		UNITS	MIN.	TYP.	MAX.	REMARKS
Frequency Range		MHZ	12		70	AT-Cut Fundamental.
Frequency Range		MHZ	60		170	3 rd Overtone.
Frequency Tolerance at +25ºC		ppm	-10		+10	See part numbering guide for options.
Frequency Stability vs. Operating Temperature (Ref. 25°C)		ppm	-10		+10	See part numbering guide for options.
vs. Aging		ppm	-2		+2	First year @ +25ºC.
Operating Temperature		ºC	-40		+85	See part numbering guide for options.
Storage Temperature		ºC	-40		+125
Load Capacitance		pF	7		32	See part numbering guide for options.
Shunt Capacitance		pF			5
Drive Level		µW		10	100
Insulation Resistance		MΩ	500			@ 100V DC ± 15V.
Equivalent Series Resistance	12.000MHz ~ 15.999MHz	Ω			100	AT-Cut Fundamental.
	16.000MHz ~ 19.999MHz				70	AT-Cut Fundamental.
	20.000MHz ~ 29.999MHz				50	AT-Cut Fundamental.
	30.000MHz ~ 49.999MHz				40	AT-Cut Fundamental.
	50.000MHz ~ 70.000MHz				35	AT-Cut Fundamental.
	60.000MHz ~ 170.00MHz				80	3 rd Overtone.

PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

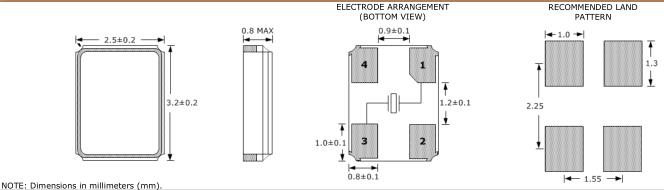

(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JISC 60068-2-20/IEC60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。Suntsu晶振,SXT324晶振,SXT32418AA48T-24.000M晶振.
