- 产品型号：71469379
- 频率：8~15000MHZ
- 尺寸：5.0*3.2mm
- 产品介绍：松图晶振,SQG53L晶振,SQG53L3A481-16.000M晶振,5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电...
-
松图晶振,SQG53L晶振,SQG53L3A481-16.000M晶振
松图晶振,SQG53L晶振,SQG53L3A481-16.000M晶振,5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
在2008年，我们将目光投向了精确时间模块，并推出了3款GPS纪律的OCXO。其中之一，打破了工业界的第一个“板上安装的单位”。
今天，Suntsu能够满足最基本的最严格的频率控制要求。我们的月产能在过去几年中大幅增长，截至2009年，我们每个月可以支持3千3百万个组件。
我们经过广泛培训的销售人员随时可以帮助您从产品的原型阶段到全面生产。我们非常自豪能够在最短的时间内为您提供最新的信息。我们认识到新兴技术的上市时间的重要性，并开发了内部基础设施以满足您的需求。
在今天的经济中，科技公司需要灵活的供应商，以支持他们的工程团队及其独特的应用，以优质的产品，有竞争力的价格和可靠的交付。Suntsu致力于成为该供应商。
Suntsu晶振通过自身的努力,不断创新的精神,生产大量的优质晶振产品,包括石英晶体振荡器,温补晶振,OSC差分晶振等元件.松图晶振,SQG53L晶振,SQG53L3A481-16.000M晶振.
.jpg)

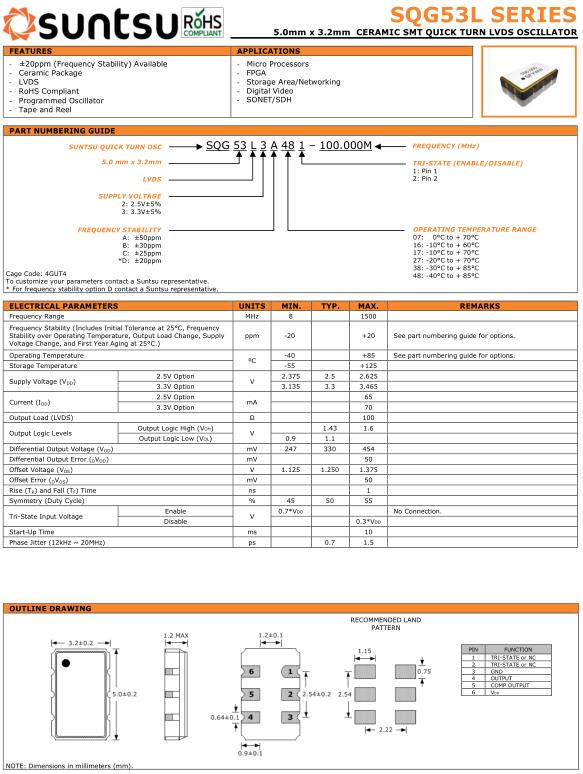

| ELECTRICAL PARAMETERS | UNITS | MIN. | TYP. | MAX. | REMARKS | |
| Frequency Range | MHZ | 8 | 1500 | |||
|
Frequency Stability (Includes Initial Tolerance at 25°C, Frequency Stability over Operating Temperature, Output Load Change, Supply Voltage Change, and First Year Aging at 25°C.) |
ppm | -20 | +20 | See part numbering guide for options | ||
| Operating Temperature | ºC | -40 | +85 | See part numbering guide for options | ||
| Storage Temperature | -55 | +125 | ||||
| Supply Voltage (V DD ) | 2.5V Option | V | 2.375 | 2.5 | 2.625 | |
| 3.3V Option | 3.135 | 3.3 | 3.465 | |||
| Current (I DD ) | 2.5V Option | mA | 65 | |||
| 3.3V Option | 70 | |||||
| Output Load (LVDS) | Ω | 100 | ||||
| Output Logic Levels | Output Logic High (V OH ) | V | 1.43 | 1.6 | ||
| Output Logic Low (V OL ) | 0.9 | 1.1 | ||||
| Differential Output Voltage (V OD ) | mV | 247 | 330 | 454 | ||
| Differential Output Error ( D V OD ) | mV | 50 | ||||
| Offset Voltage (V OS ) | V | 1.125 | 1.250 | 1.375 | ||
| Offset Error ( D V OS ) | mV | 50 | ||||
| Rise (T R ) and Fall (T F ) Time | ns | 1.0 | ||||
| Symmetry (Duty Cycle) | % | 45 | 50 | 55 | ||
| Tri-State Input Voltage | Enable | V | 0.7*V DD | No Connection. | ||
| Disable | 0.3*V DD | |||||
| Start-Up Time | ms | 10 | ||||
| Phase Jitter (12kHz ~ 20MHz) | ps | 0.5 | 1.5 | |||
.jpg)
PCB设计指导(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JISC 60068-2-20/IEC60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。松图晶振,SQG53L晶振,SQG53L3A481-16.000M晶振.
