首页进口晶振 Suntsu晶振Suntsu晶振,SQG32L晶振,SQG32L3A481-12.000M晶振

Suntsu晶振,SQG32L晶振,SQG32L3A481-12.000M晶振

产品型号：95919945
频率：8~15000MHZ
尺寸：3.2*2.5mm
产品介绍：Suntsu晶振,SQG32L晶振,SQG32L3A481-12.000M晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小...

Suntsu晶振,SQG32L晶振,SQG32L3A481-12.000M晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
Suntsu晶振总部位于美国加利福尼亚州奥兰治县，与韩国，中国和台湾的合资伙伴合作成立。Suntsu频率控制公司成立于2002年，由频率控制行业的专业人士设计，并考虑到三个关键原则：
1.建立涵盖全频谱晶体频率控制设备的产品阵容，从而为客户提供满足频率控制需求的单一来源。
2.通过设计和制造特定于客户应用的定制组件，鼓励创造力并支持行业创新。
3.通过按时交付提供高质量的产品来培养长期的客户关系。2003年，我们通过了Det Norske Veritas的ISO 9001：2000美国国家标准认证，并很快获得了财富100强客户及其合同制造商的重要合同，这些合同帮助我们实现了增长。
在接下来的三年中，我们的产品线迅速增长。我们从专注超小型晶体和TCXO温补晶振开始，到提供各种低噪声振荡器和VCXO压控晶振。2007年，我们进一步扩展了我们的产品线，包括大量高稳定性/低噪声OCXO，以满足基站和军事通信设备应用等需要晶体的最高频率稳定性的需求。Suntsu晶振,SQG32L晶振,SQG32L3A481-12.000M晶振.

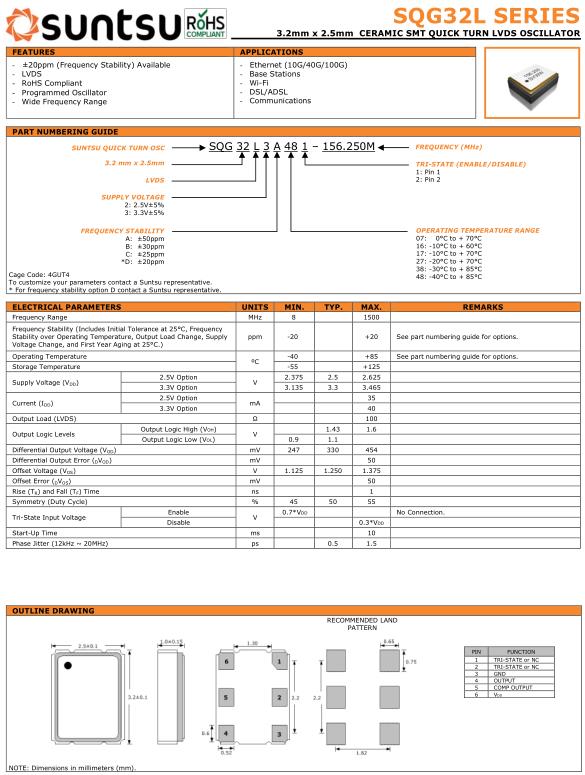

ELECTRICAL PARAMETERS		UNITS	MIN.	TYP.	MAX.	REMARKS
Frequency Range		MHZ	8		1500
Frequency Stability (Includes Initial Tolerance at 25°C, Frequency Stability over Operating Temperature, Output Load Change, Supply Voltage Change, and First Year Aging at 25°C.)		ppm	-20		+20	See part numbering guide for options
Operating Temperature		ºC	-40		+85	See part numbering guide for options
Storage Temperature		ºC	-55		+125
Supply Voltage (V DD )	2.5V Option	V	2.375	2.5	2.625
Supply Voltage (V DD )	3.3V Option	V	3.135	3.3	3.465
Current (I DD )	2.5V Option	mA			35
Current (I DD )	3.3V Option	mA			40
Output Load (LVDS)		Ω			100
Output Logic Levels	Output Logic High (V OH )	V		1.43	1.6
Output Logic Levels	Output Logic Low (V OL )	V	0.9	1.1
Differential Output Voltage (V OD )		mV	247	330	454
Differential Output Error ( D V OD )		mV			50
Offset Voltage (V OS )		V	1.125	1.250	1.375
Offset Error ( D V OS )		mV			50
Rise (T R ) and Fall (T F ) Time		ns		0.5	1.0
Symmetry (Duty Cycle)		%	45	50	55
Tri-State Input Voltage	Enable	V	0.7*V DD			No Connection.
Tri-State Input Voltage	Disable	V			0.3*V DD
Start-Up Time		ms			10
Phase Jitter (12kHz ~ 20MHz)		ps		0.5	1.5

PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JISC 60068-2-20/IEC60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。Suntsu晶振,SQG32L晶振,SQG32L3A481-12.000M晶振.
