- 产品型号：31876402
- 频率：1~133MHZ
- 尺寸：5.0*3.2mm
- 产品介绍：Suntsu晶振,SQC53C晶振,SQC53C3A481-20.000M晶振,5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低...
-
Suntsu晶振,SQC53C晶振,SQC53C3A481-20.000M晶振
Suntsu晶振,SQC53C晶振,SQC53C3A481-20.000M晶振,5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
Suntsu晶振总部位于美国加利福尼亚州奥兰治县，与韩国，中国和台湾的合资伙伴合作成立。Suntsu频率控制公司成立于2002年，由频率控制行业的专业人士设计，并考虑到三个关键原则：
1.建立涵盖全频谱晶体频率控制设备的产品阵容，从而为客户提供满足频率控制需求的单一来源。
2.通过设计和制造特定于客户应用的定制组件，鼓励创造力并支持行业创新。
3.通过按时交付提供高质量的产品来培养长期的客户关系。2003年，我们通过了Det Norske Veritas的ISO 9001：2000美国国家标准认证，并很快获得了财富100强客户及其合同制造商的重要合同，这些合同帮助我们实现了增长。
在接下来的三年中，我们的产品线迅速增长。我们从专注超小型晶体和TCXO温补晶振开始，到提供各种低噪声振荡器和VCXO压控晶振。2007年，我们进一步扩展了我们的产品线，包括大量高稳定性/低噪声OCXO，以满足基站和军事通信设备应用等需要晶体的最高频率稳定性的需求。Suntsu晶振,SQC53C晶振,SQC53C3A481-20.000M晶振.
.jpg)

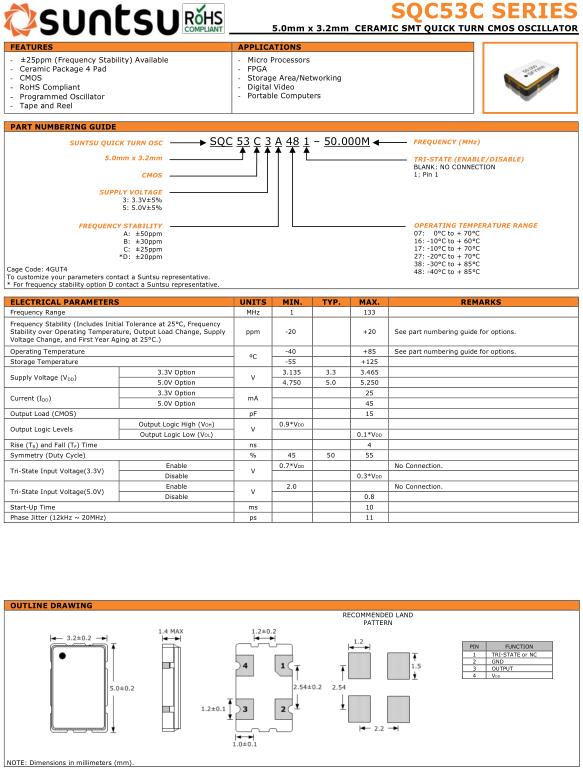

| ELECTRICAL PARAMETERS | UNITS | MIN. | TYP. | MAX. | REMARKS | |
| Frequency Range | MHZ | 1 | 133 | |||
|
Frequency Stability (Includes Initial Tolerance at 25°C, Frequency Stability over Operating Temperature, Output Load Change, Supply Voltage Change, and First Year Aging at 25°C.) |
ppm | -20 | +20 | See part numbering guide for options | ||
| Operating Temperature | ºC | -40 | +85 | See part numbering guide for options | ||
| Storage Temperature | -55 | +125 | ||||
| Supply Voltage (V DD ) | 3.3V Option | V | 3.135 | 3.3 | 3.465 | |
| 5.0V Option | 4.750 | 5.0 | 5.250 | |||
| Current (I DD ) | 3.3V Option | mA | 25 | |||
| 5.0V Option | 45 | |||||
| Output Load (CMOS) | pF | 15 | ||||
| Output Logic Levels | Output Logic High (V OH ) | V | 0.9*V DD | |||
| Output Logic Low (V OL ) | 0.1*V DD | |||||
| Rise (T R ) and Fall (T F ) Time | ns | 4 | ||||
| Symmetry (Duty Cycle) | % | 45 | 50 | 55 | ||
| Tri-State Input Voltage(3.3V) | Enable | V | 0.7*V DD | No Connection. | ||
| Disable | 0.3*V DD | |||||
| Tri-State Input Voltage(5.0V) | Enable | V | 2.0 | No Connection. | ||
| Disable | 0.8 | |||||
| Start-Up Time | ms | 10 | ||||
| Phase Jitter (12kHz ~ 20MHz) | ps | 11 | ||||
.jpg)

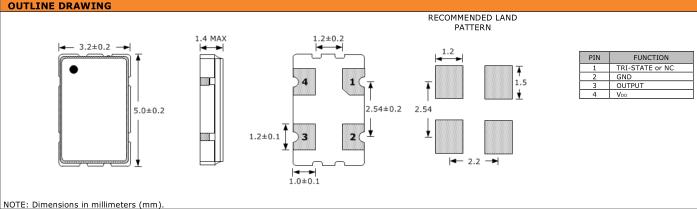

PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JISC 60068-2-20/IEC60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。Suntsu晶振,SQC53C晶振,SQC53C3A481-20.000M晶振.
