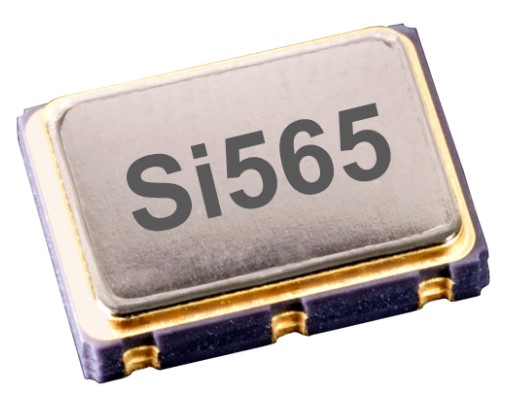

Skyworks高精度晶振,565BAA122M880BCGR,Si565测试设备晶振

产品型号：55615642
频率：122.88MHz
尺寸：5.0x3.2mm
产品介绍：Skyworks高精度晶振,565BAA122M880BCGR,Si565测试设备晶振，美国进口晶振，Skyworks思佳讯晶振，型号：Si565，编码为：565BAA122M880BCGR，频率为：122.88MHz，小...

Skyworks高精度晶振,565BAA122M880BCGR,Si565测试设备晶振，美国进口晶振，Skyworks思佳讯晶振，型号：Si565，编码为：565BAA122M880BCGR，频率为：122.88MHz，小体积晶振尺寸：5.0x3.2mm封装，六脚贴片晶振，LVDS振荡器，VCXO压控振荡器，石英晶振，有源晶振，差分晶体振荡器。超低抖动任意频率VCXO（100 fs），具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压等特点。应用于：100G/200G/400G OTN，相干光学，10G/25G/40G/100G以太网，56G/112G PAM4时钟，3G-SDI/12G-SDI/24G-SDI广播视频，服务器、交换机、存储、NIC、搜索加速，测试和测量，FPGA/ASIC时钟，物联网，光纤通讯等应用。

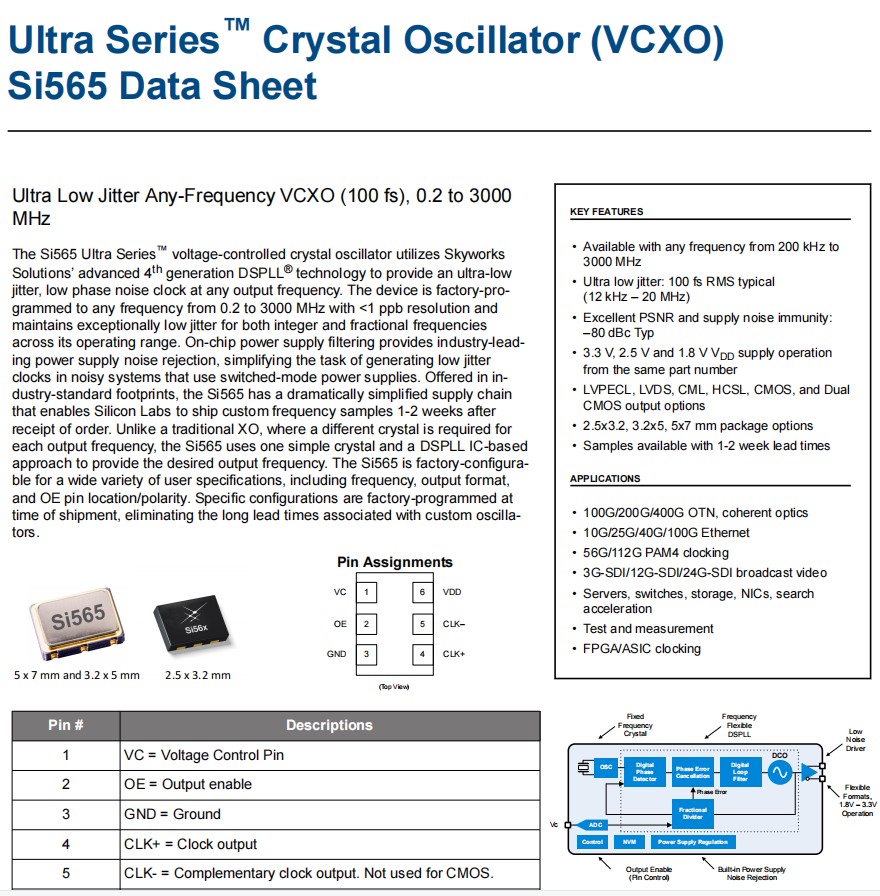

Si565超系列™压控晶体振荡器利用天空解决方案先进的第四代DSPLL®技术，在任何输出频率提供超低抖动、低相位噪声时钟。该设备被工厂编程到从0.2到3000MHz的任何频率，分辨率为<1 ppb，并在其工作范围内对整数和分数频率保持异常低的抖动。片上电源滤波提供了行业领先的电源噪声抑制，简化了在使用切换模式电源的有噪声系统中产生低抖动时钟的任务。Si565石英贴片晶振提供了行业标准的足迹，它有一个显著简化的供应链，使硅实验室能够在收到订单后1-2周运送定制频率的样品。不像传统的XO，当每个输出频率需要一个不同的晶体时，Si565使用一个简单的晶体和一种基于DSPLL ic的方法来提供所需的输出频率。Si565差分晶振可在工厂中进行配置，适合于各种用户规格，包括频率、输出格式和OE引脚位置/极性。特定的配置是在装运时由工厂编程的，消除了与自定义振荡器相关的长交货时间。

Skyworks高精度晶振,565BAA122M880BCGR,Si565测试设备晶振,参数表

Parameter	Symbol	Test Condition/Comment	Min	Typ	Max	Unit
Temperature Range	TA		–40		85	ºC
Frequency Range	FCLK	LVPECL, LVDS, CML	0.2	—	3000	MHz
		HCSL	0.2	—	400	MHz
		CMOS, Dual CMOS	0.2		250	MHz
Supply Voltage	V DD	3.3 V	3.135	3.3	3.465	V
		2.5 V	2.375	2.5	2.625	V
		1.8 V	1.71	1.8	1.89	V
Supply Current	IDD	LVPECL (output enabled)		120	170	mA
		LVDS/CML (output enabled)	—	100	140	mA
		HCSL (output enabled)		95	140	mA
		HCSL-Fast (output enabled)	—	103	152	mA
		CMOS (output enabled)		95	145	mA
		Dual CMOS (output enabled)	—	105	155	mA
		Tristate Hi-Z (output disabled)		83		mA
Temperature Stability1		-40 to 85 °C	–20	—	20	ppm
Rise/Fall Time (20% to 80% VPP)	TR/T F	LVPECL/LVDS/CML	—	—	350	ps
		CMOS / Dual CMOS (CL = 5 pF)		0.5	1.5	ns
		HCSL, FCLK> 50 MHz	—	—	550	ps
		HCSL-Fast, FCLK> 50 MHz	—	—	275	ps
Duty Cycle	DC	All formats	45		55	%
Output Enable (OE)2	VIH		0.7 × V DD	—	—	V
	VIL		—	—	0.3 × V DD	V
	TD	Output Disable Time, FCLK> 10 MHz	—	—	3	µs
	TE	Output Enable Time, FCLK> 10 MHz			20	µs
Powerup Time	tOSC	Time from 0.9 × V DD until output fre- quency (FCLK) within spec			10	ms
Powerup VDD Ramp Rate	V RAMP	Fastest VDDramp rate allowed on startup	—	—	100	V/ms
LVPECL Output Option3	VOC	Mid-level	V DD – 1.42	—	V DD – 1.25	V
	VO	Swing (diff, FCLK≤ 1.5 GHz)	1.1		1.9	VPP
		Swing (diff, FCLK> 1.5 GHz)6	0.55	—	1.7	VPP

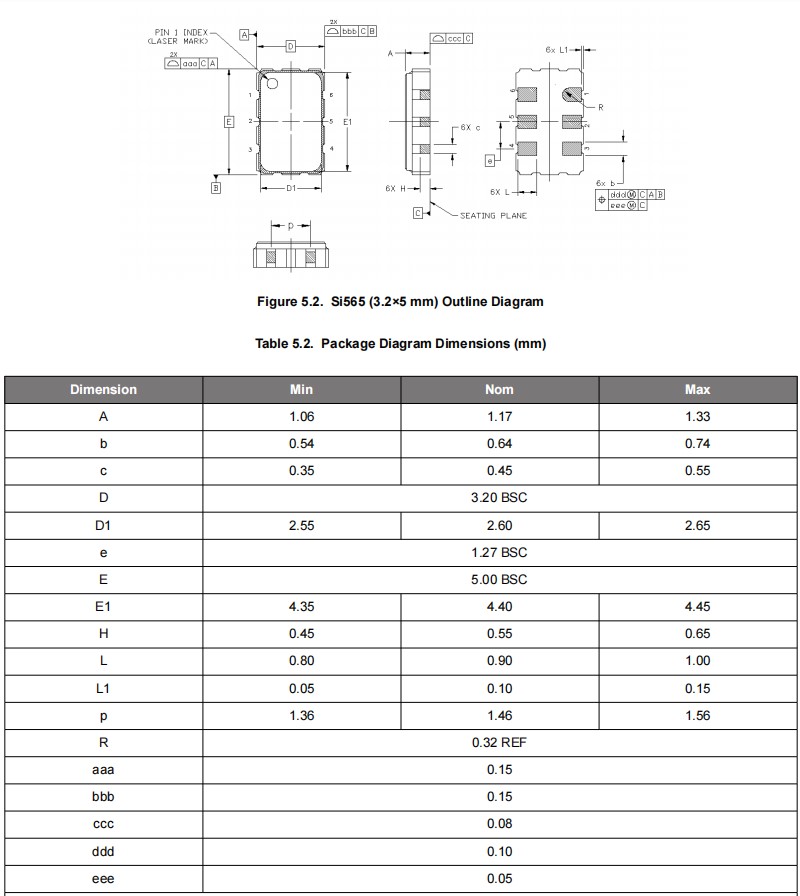

Skyworks高精度晶振,565BAA122M880BCGR,Si565测试设备晶振,尺寸图

Skyworks高精度晶振,565BAA122M880BCGR,Si565测试设备晶振

产品特点：

可用于200 kHz至3000 MHz的任何频率
超低抖动：典型值为100 fs RMS（12 kHz–20 MHz）
出色的PSNR和电源抗扰度：–80 dBc Typ
相同零件号的3.3 V、2.5 V和1.8 V VDD电源操作
LVPECL、LVDS、CML、HCSL、CMOS和双CMOS输出选项
2.5x3.2、3.2x5、5x7 mm封装选项石英晶振
样品可用，交付周期为1-2周

有源晶振	品牌	系列	频率	输出
565BAA100M000ABG	Skyworks晶振	Si565	100 MHz	LVDS
565BAA208M000BBG	Skyworks晶振	Si565	208 MHz	LVDS
565BAA004660ACG	Skyworks晶振	Si565	108.0791 MHz	LVDS
565BCA320M000ACG	Skyworks晶振	Si565	320 MHz	LVDS
565BAA100M000ACG	Skyworks晶振	Si565	100 MHz	LVDS
565BAA208M000BCG	Skyworks晶振	Si565	208 MHz	LVDS
565BAA29M9700BCGR	Skyworks晶振	Si565	29.97 MHz	LVDS
565BAA122M880BCGR	Skyworks晶振	Si565	122.88 MHz	LVDS
565BAA100M000ACGR	Skyworks晶振	Si565	100 MHz	LVDS
565BAA125M600BCG	Skyworks晶振	Si565	125.6 MHz	LVDS
565BBA622M080BCGR	Skyworks晶振	Si565	622.08 MHz	LVDS
565BAA44M8000BCGR	Skyworks晶振	Si565	44.8 MHz	LVDS
565BAA120M000BCGR	Skyworks晶振	Si565	120 MHz	LVDS
565BAA44M8000BCG	Skyworks晶振	Si565	44.8 MHz	LVDS
565BCA320M000ACGR	Skyworks晶振	Si565	320 MHz	LVDS
565BAA120M000BCG	Skyworks晶振	Si565	120 MHz	LVDS
565BAA500M000BCGR	Skyworks晶振	Si565	500 MHz	LVDS
565BCA000127BCGR	Skyworks晶振	Si565	644.53125 MHz	LVDS
565BAA500M000BCG	Skyworks晶振	Si565	500 MHz	LVDS
565BCA000127BCG	Skyworks晶振	Si565	644.53125 MHz	LVDS
565BAA122M880BCG	Skyworks晶振	Si565	122.88 MHz	LVDS
565BBA622M080BCG	Skyworks晶振	Si565	622.08 MHz	LVDS
565BAA004660ACGR	Skyworks晶振	Si565	108.0791 MHz	LVDS
565BAA29M9700BCG	Skyworks晶振	Si565	29.97 MHz	LVDS
565BAA125M600BCGR	Skyworks晶振	Si565	125.6 MHz	LVDS
565BAA208M000BCGR	Skyworks晶振	Si565	208 MHz	LVDS
565BAA004660ABGR	Skyworks晶振	Si565	108.0791 MHz	LVDS
565BAA100M000ABGR	Skyworks晶振	Si565	100 MHz	LVDS
565BAA120M000BBGR	Skyworks晶振	Si565	120 MHz	LVDS
565BAA122M880BBGR	Skyworks晶振	Si565	122.88 MHz	LVDS
565BAA29M9700BBGR	Skyworks晶振	Si565	29.97 MHz	LVDS
565BAA44M8000BBGR	Skyworks晶振	Si565	44.8 MHz	LVDS
565BAA004660ABG	Skyworks晶振	Si565	108.0791 MHz	LVDS
565BAA120M000BBG	Skyworks晶振	Si565	120 MHz	LVDS
565BAA122M880BBG	Skyworks晶振	Si565	122.88 MHz	LVDS
565BAA29M9700BBG	Skyworks晶振	Si565	29.97 MHz	LVDS
565BAA44M8000BBG	Skyworks晶振	Si565	44.8 MHz	LVDS
565BAA25M0000CCGR	Skyworks晶振	Si565	25 MHz	LVDS
565BDA125M000BCGR	Skyworks晶振	Si565	125 MHz	LVDS
565BAA100M000CCGR	Skyworks晶振	Si565	100 MHz	LVDS
565BAA50M0000CCGR	Skyworks晶振	Si565	50 MHz	LVDS
565BAA10M0000CCGR	Skyworks晶振	Si565	10 MHz	LVDS
565BAA25M0000CCG	有源晶振	Si565	25 MHz	LVDS
565BAA50M0000CCG	Skyworks晶振	Si565	50 MHz	LVDS
565BAA100M000CCG	Skyworks晶振	Si565	100 MHz	LVDS
565BDA125M000BCG	Skyworks晶振	Si565	125 MHz	LVDS
565BAA10M0000CCG	Skyworks晶振	Si565	10 MHz	LVDS
565BAA150M000ABGR	Skyworks晶振	Si565	150 MHz	LVDS
565BAA208M000BBGR	Skyworks晶振	Si565	208 MHz	LVDS
565BCA320M000ABGR	Skyworks晶振	Si565	320 MHz	LVDS
565BAA125M600BBGR	Skyworks晶振	Si565	125.6 MHz	LVDS
565BAA320M000ACG	Skyworks晶振	Si565	320 MHz	LVDS
565BAA150M000ACG	Skyworks晶振	Si565	150 MHz	LVDS
565BFA240M000ACG	Skyworks晶振	Si565	240 MHz	LVDS
565BAA150M000ACGR	Skyworks晶振	Si565	150 MHz	LVDS
565BFA240M000ACGR	Skyworks晶振	Si565	240 MHz	LVDS
565BAA320M000ACGR	Skyworks晶振	Si565	320 MHz	LVDS
565BAA150M000ABG	Skyworks晶振	Si565	150 MHz	LVDS
565BCA320M000ABG	Skyworks晶振	Si565	320 MHz	LVDS
565BAA125M600BBG	Skyworks晶振	Si565	125.6 MHz	LVDS
565BAA2350M00BCG	Skyworks晶振	Si565	2.35 GHz	LVDS
565BAA2350M00CCG	Skyworks晶振	Si565	2.35 GHz	LVDS
565BAA2350M00BCGR	Skyworks晶振	Si565	2.35 GHz	LVDS
565BAA2350M00CCGR	Skyworks晶振	Si565	2.35 GHz	LVDS
565BFA148M500ACGR	Skyworks晶振	Si565	148.5 MHz	LVDS
565BAA500M000BBG	Skyworks晶振	Si565	500 MHz	LVDS
565BBA622M080BBG	Skyworks晶振	Si565	622.08 MHz	LVDS
565BCA000127BBG	Skyworks晶振	Si565	644.53125 MHz	LVDS
565BAA500M000BBGR	Skyworks晶振	Si565	500 MHz	LVDS
565BBA622M080BBGR	Skyworks晶振	Si565	622.08 MHz	LVDS
565BCA000127BBGR	Skyworks晶振	Si565	644.53125 MHz	LVDS
565BFA148M500ACG	Skyworks晶振	Si565	148.5 MHz	LVDS
