首页进口晶振 SKYWORKS晶振Skyworks差分晶振,560BAA125M000BCG,Si560路由器晶振

Skyworks差分晶振,560BAA125M000BCG,Si560路由器晶振

产品型号：4033973
频率：125 MHz
尺寸：5.0x3.2mm
产品介绍：Skyworks差分晶振,560BAA125M000BCG,路由器应用晶振，Skyworks思佳讯晶振，美国进口晶振，型号：Si560，编码为：560BAA125M000BCG，频率为：125.000MHz，小体积晶...

Skyworks差分晶振,560BAA125M000BCG,Si560路由器晶振，Skyworks思佳讯晶振，美国进口晶振，型号：Si560，编码为：560BAA125M000BCG，频率为：125.000MHz，小体积晶振尺寸：5.0x3.2mm封装，LVDS输出差分晶振，六脚贴片晶振，石英晶振，有源晶振，差分晶体振荡器，超低抖动任意频率XO（90 fs），具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压，低耗能，低电平等特点。应用于：100G/200G/400G OTN，相干光学，10G/40G/100G光学以太网，56G/112G PAM4时钟，3G-SDI/12G-SDI/24G-SDI广播视频，数据中心，测试和测量，FPGA/ASIC时钟。

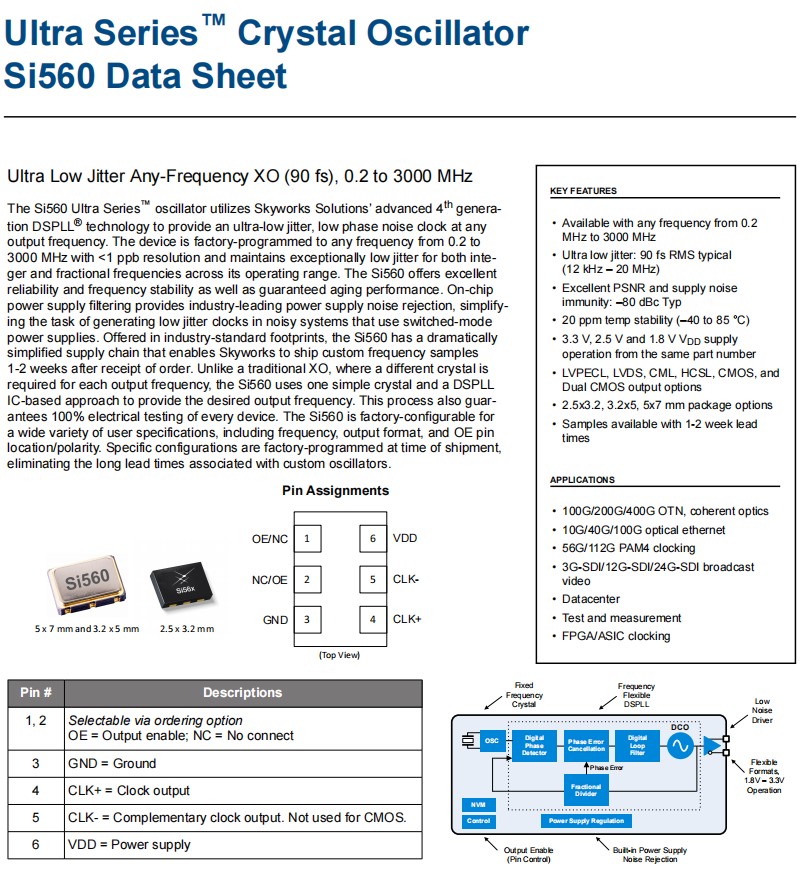

Si560超系列™振荡器利用天空解决方案先进的第四代DSPLL®技术，在任何输出频率提供超低抖动、低相位噪声时钟。该设备被工厂编程到从0.2到3000 MHz的任何频率，分辨率为<1 ppb，并在其工作范围内对整数和分数频率保持异常低的抖动。Si560贴片晶振提供了良好的可靠性和频率稳定性，并保证了老化性能。片上电源滤波提供了行业领先的电源噪声抑制，简化了在使用切换模式电源的有噪声系统中产生低抖动时钟的任务。Si560提供了行业标准的足迹，它有一个显著简化的供应链，使Skyworks可以在收到订单1-2周后发送定制的频率样品。与传统的XO不同，每个输出频率都需要不同的晶体，Si560使用一个简单的晶体和一种基于DSPLL ic的方法来提供所需的输出频率。这个过程也保证了每个设备的100%的电气测试。Si560差分晶振可在工厂上配置各种用户规格，包括频率、输出格式和OE引脚位置/极性。特定的配置是在装运时由工厂编程的，消除了与自定义振荡器相关的长交货时间。

Skyworks差分晶振,560BAA125M000BCG,Si560路由器晶振,参数表

Parameter	Symbol	Test Condition/Comment	Min	Typ	Max	Unit
Temperature Range	TA		–40		85	ºC
Frequency Range	FCLK	LVPECL, LVDS, CML	125			MHz
		HCSL	0.2	—	400	MHz
		CMOS, Dual CMOS	0.2		250	MHz
Supply Voltage	V DD	3.3 V	3.135	3.3	3.465	V
		2.5 V	2.375	2.5	2.625	V
		1.8 V	1.71	1.8	1.89	V
Supply Current	IDD	LVPECL (output enabled)		110	160	mA
		LVDS/CML (output enabled)	—	90	130	mA
		HCSL (output enabled)		85	130	mA
		HCSL-Fast (output enabled)	—	93	142	mA
		CMOS (output enabled)		85	135	mA
		Dual CMOS (output enabled)	—	95	145	mA
		Tristate Hi-Z (output disabled)		73		mA
Temperature Stability		Frequency stability Grade A	–20	—	20	ppm
Total Stability1	F STAB	Frequency stability Grade A	–50		50	ppm
Rise/Fall Time (20% to 80% VPP)	TR/T F	LVPECL/LVDS/CML			350	ps
		CMOS / Dual CMOS, (CL = 5 pF)	—	0.5	1.5	ns
		HCSL, FCLK>50 MHz	—	—	550	ps
		HCSL-Fast, FCLK>50 MHz			275	ps
Duty Cycle	DC	All formats	45	—	55	%
Output Enable (OE)2	VIH		0.7 × V DD	—	—	V
	VIL		—	—	0.3 × V DD	V
	TD	Output Disable Time, FCLK> 10 MHz			3	µs
	TE	Output Enable Time, FCLK> 10 MHz	—	—	20	µs
Powerup Time	tOSC	Time from 0.9 × V DD until output fre- quency (FCLK) within spec	—	—	10	ms
Powerup VDD Ramp Rate	V RAMP	Fastest VDDramp rate allowed on startup	—	—	100	V/ms
LVPECL Output Option3	VOC	Mid-level	V DD – 1.42		V DD – 1.25	V
	VO	Swing (diff, FCLK < 1.5 GHz)	1.1	—	1.9	VPP
		Swing (diff, F CLK> 1.5 GHz)6	0.55	—	1.7	VPP

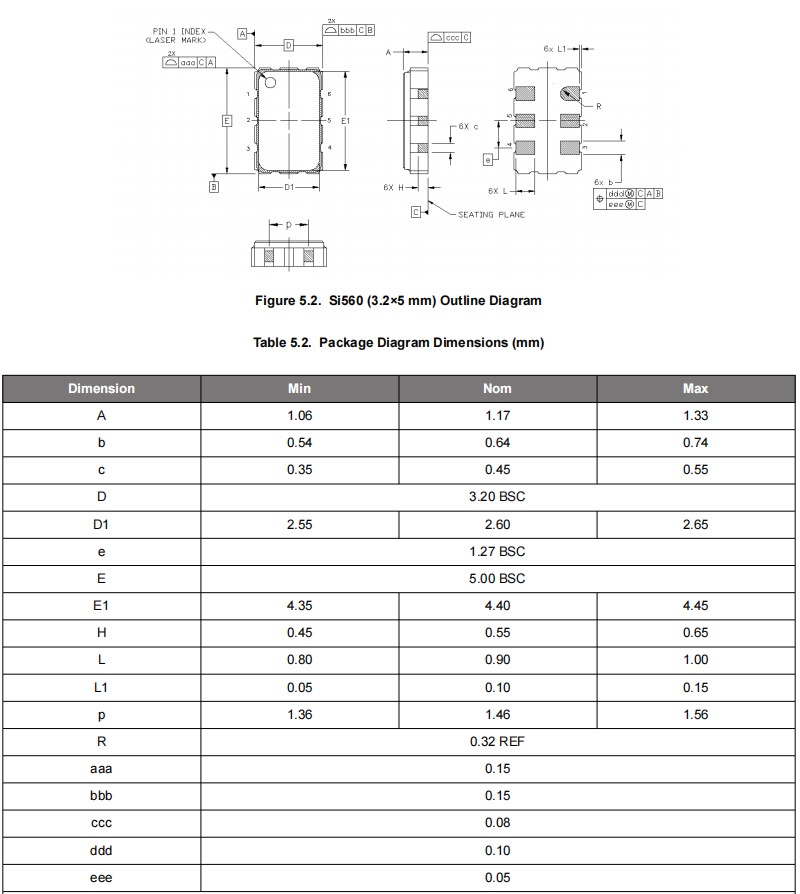

Skyworks差分晶振,560BAA125M000BCG,Si560路由器晶振,尺寸图

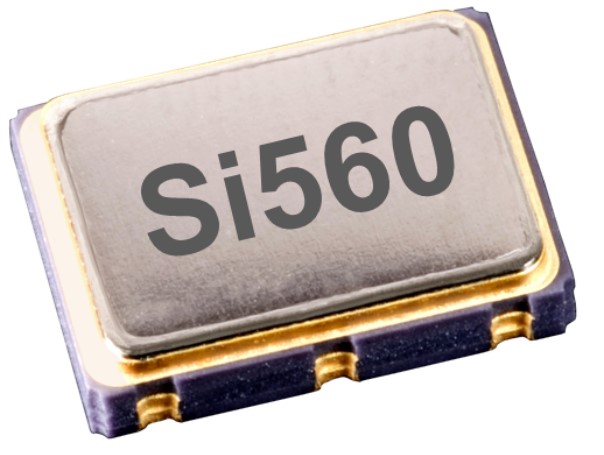

Skyworks差分晶振,560BAA125M000BCG,Si560路由器晶振

产品特点：

可用于0.2MHz至3000MHz的任何频率
超低抖动：典型值为90 fs RMS（12 kHz–20 MHz）
出色的PSNR和电源抗扰度：–80 dBc Typ
20 ppm温度稳定性（-40至85°C）
3.3 V、2.5 V和1.8 V VDD电源操作来自相同的零件号
LVPECL、LVDS、CML、HCSL、CMOS和双CMOS输出选项
2.5x3.2、3.2x5、5x7 mm封装选项石英晶体振荡器
样品可用，交付周期为1-2周

编码	进口晶振	系列	频率	输出	电压
560BAA100M000BBGR	Skyworks晶振	Si560	100 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA25M0000BBGR	Skyworks晶振	Si560	25 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA125M000BBGR	Skyworks晶振	Si560	125 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA100M000ABGR	Skyworks晶振	Si560	100 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA000169BBGR	Skyworks晶振	Si560	19.53125 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA100M000ACG	Skyworks晶振	Si560	100 MHz	LVDS	1.8V ~ 3.3V
560BAA000169BCGR	Skyworks晶振	Si560	19.53125 MHz	LVDS	1.8V ~ 3.3V
560BAA100M000BCGR	Skyworks晶振	Si560	100 MHz	LVDS	1.8V ~ 3.3V
560BAA125M000BCGR	Skyworks晶振	Si560	125 MHz	LVDS	1.8V ~ 3.3V
560BAA100M000CCGR	Skyworks晶振	Si560	100 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA000185ACG	Skyworks晶振	Si560	161.132812 MHz	LVDS	1.8V ~ 3.3V
560BAC004647ACG	Skyworks晶振	Si560	257.8125 MHz	LVDS	1.8V ~ 3.3V
560BAA150M000BCG	Skyworks晶振	Si560	150 MHz	LVDS	1.8V ~ 3.3V
560BAA000185ACGR	Skyworks晶振	Si560	161.132812 MHz	LVDS	1.8V ~ 3.3V
560BAC200M000BCGR	Skyworks晶振	Si560	200 MHz	LVDS	1.8V ~ 3.3V
560BAA100M000CCG	Skyworks晶振	Si560	100 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA000169BCG	Skyworks晶振	Si560	19.53125 MHz	LVDS	1.8V ~ 3.3V
560BAA125M000BCG	Skyworks晶振	Si560	125 MHz	LVDS	1.8V ~ 3.3V
560BAA100M000BCG	Skyworks晶振	Si560	100 MHz	LVDS	1.8V ~ 3.3V
560BAA2556M00BCGR	Skyworks晶振	Si560	2.556 GHz	LVDS	1.8V ~ 3.3V
560BAA100M000ACGR	Skyworks晶振	Si560	100 MHz	LVDS	1.8V ~ 3.3V
560BAA25M0000BCG	Skyworks晶振	Si560	25 MHz	LVDS	1.8V ~ 3.3V
560BAA25M0000BCGR	Skyworks晶振	Si560	25 MHz	LVDS	1.8V ~ 3.3V
560BAC004647ACGR	Skyworks晶振	Si560	257.8125 MHz	LVDS	1.8V ~ 3.3V
560BAC200M000BCG	Skyworks晶振	Si560	200 MHz	LVDS	1.8V ~ 3.3V
560BAA2556M00BCG	Skyworks晶振	Si560	2.556 GHz	LVDS	1.8V ~ 3.3V
560BAA000169BBG	石英晶振	Si560	19.53125 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA100M000ABG	Skyworks晶振	Si560	100 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA100M000BBG	Skyworks晶振	Si560	100 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA25M0000BBG	Skyworks晶振	Si560	25 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA125M000BBG	Skyworks晶振	Si560	125 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA150M000BCGR	Skyworks晶振	Si560	150 MHz	LVDS	1.8V ~ 3.3V
560BAA200M000BBGR	Skyworks晶振	Si560	200 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA300M000BBGR	Skyworks晶振	Si560	300 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA150M000BBGR	Skyworks晶振	Si560	150 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA156M250BBGR	Skyworks晶振	Si560	156.25 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA200M000BCGR	Skyworks晶振	Si560	200 MHz	LVDS	1.8V ~ 3.3V
560BAA156M250BCGR	Skyworks晶振	Si560	156.25 MHz	LVDS	1.8V ~ 3.3V
560BAA160M000CCGR	Skyworks晶振	Si560	160 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAC004647ABGR	Skyworks晶振	Si560	257.8125 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA000185ABGR	Skyworks晶振	Si560	161.132812 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAC200M000BBGR	Skyworks晶振	Si560	200 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA160M000CCG	Skyworks晶振	Si560	160 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA000185ABG	Skyworks晶振	Si560	161.132812 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA200M000BBG	Skyworks晶振	Si560	200 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA300M000BBG	Skyworks晶振	Si560	300 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAC004647ABG	Skyworks晶振	Si560	257.8125 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAC200M000BBG	Skyworks晶振	Si560	200 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA150M000BBG	Skyworks晶振	Si560	150 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA156M250BBG	Skyworks晶振	Si560	156.25 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA156M250BCG	Skyworks晶振	Si560	156.25 MHz	LVDS	1.8V ~ 3.3V
560BAA200M000BCG	Skyworks晶振	Si560	200 MHz	LVDS	1.8V ~ 3.3V
560BAA333M330CCGR	Skyworks晶振	Si560	333.33 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA156M250ACGR	Skyworks晶振	Si560	156.25 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA156M250CCGR	Skyworks晶振	Si560	156.25 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA156M250ACG	Skyworks晶振	Si560	156.25 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA156M250CCG	Skyworks晶振	Si560	156.25 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA333M330CCG	Skyworks晶振	Si560	333.33 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA2556M00BBGR	Skyworks晶振	Si560	2.556 GHz	LVDS	1.8V, 2.5V, 3.3V
560BAA2556M00BBG	Skyworks晶振	Si560	2.556 GHz	LVDS	1.8V, 2.5V, 3.3V
560BAA300M000BCG	Skyworks晶振	Si560	300 MHz	LVDS	1.8V ~ 3.3V
560BAA300M000BCGR	Skyworks晶振	Si560	300 MHz	LVDS	1.8V ~ 3.3V
