首页进口晶振 SKYWORKS晶振思佳讯LVPECL输出振荡器,549AAAA000118BCG,Si549无线网络晶振

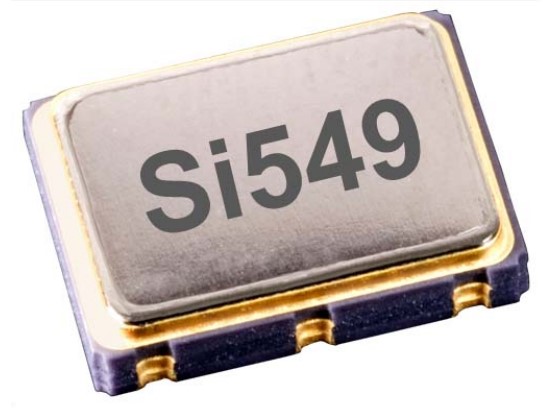

思佳讯LVPECL输出振荡器,549AAAA000118BCG,Si549无线网络晶振

产品型号：75813837
频率：156.25 MHz
尺寸：5.0x3.2mm
产品介绍：思佳讯LVPECL输出振荡器,549AAAA000118BCG,Si549无线网络晶振，进口晶振，Skyworks思佳讯晶振，型号：Si549，编码为：549AAAA000118BCG，频率为：156.25MHz，小体...

思佳讯LVPECL输出振荡器,549AAAA000118BCG,Si549无线网络晶振，进口晶振，Skyworks思佳讯晶振，型号：Si549，编码为：549AAAA000118BCG，频率为：156.25 MHz，小体积晶振尺寸：5.0x3.2mm封装，8垫脚贴片晶振，LVPECL差分晶振，石英晶振，有源晶振，石英晶体振荡器。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压等特点。应用于：100G/200G/400G OTN，相干光学，PAM410G/40G/100G光学以太网，3G-SDI/12G-SDI/24G-SDI广播视频，服务器、交换机、存储、搜索加速，测试和测量，FPGA/ASIC时钟，物联网，无线网络，蓝牙模块等应用。

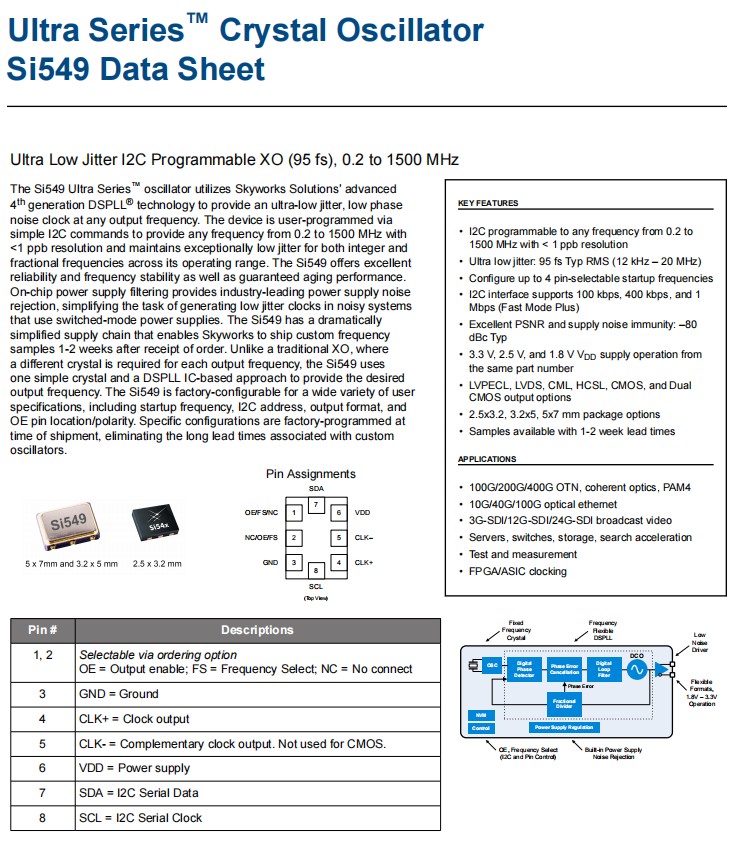

进口晶振Si549超低抖动I2C可编程XO（95 fs），Si549超系列™振荡器利用天空解决方案先进的第四代DSPLL®技术，在任何输出频率提供超低抖动、低相位噪声时钟。该设备通过简单的I2C命令进行用户编程，提供从0.2到1500 MHz的任何频率和<1 ppb分辨率，并在其工作范围内对整数和分数频率保持异常低的抖动。Si549提供了良好的可靠性和频率稳定性，并保证了老化性能。片上电源滤波提供了行业领先的电源噪声抑制，简化了在使用切换模式电源的有噪声系统中产生低抖动时钟的任务。Si549有一个大大简化的供应链，使Skyworks能够在收到订单1-2周后运送定制的频率的样品。与传统的XO不同，每个输出频率都需要不同的晶体，Si549使用一个简单的晶体和一种基于DSPLL ic的方法来提供所需的输出频率。Si549可在工厂上配置各种用户规格，包括启动频率、I2C地址、输出格式和OE引脚位置/极性。特定的配置在装运时被工厂编程，消除了与定制振荡器相关的长交货时间。

思佳讯LVPECL输出振荡器,549AAAA000118BCG,Si549无线网络晶振,参数表

Parameter	Symbol	Test Condition/Comment	Min	Typ	Max	Unit
Temperature Range	TA		–40		85	ºC
Frequency Range	FCLK	LVPECL, LVDS, CML			156.25	MHz
		HCSL	0.2	—	400	MHz
		CMOS, Dual CMOS	0.2		250	MHz
Supply Voltage	V DD	3.3 V	3.135	3.3	3.465	V
		2.5 V	2.375	2.5	2.625	V
		1.8 V	1.71	1.8	1.89	V
Supply Current	IDD	LVPECL (output enabled)		107	153	mA
		LVDS/CML (output enabled)	—	83	121	mA
		HCSL (output enabled)		86	126	mA
		HCSL-Fast (output enabled)	—	94	138	mA
		CMOS (output enabled)		87	127	mA
		Dual CMOS (output enabled)	—	92	141	mA
		Tristate Hi-Z (output disabled)		73	112	mA
Temperature Stability		Frequency stability Grade A	–20	—	20	ppm
		Frequency stability Grade B	–10		10	ppm
		Frequency stability Grade C	–7	—	7	ppm
Total Stability1	F STAB	Frequency stability Grade A	–50		50	ppm
		Frequency stability Grade B	–25	—	25	ppm
		Frequency stability Grade C	–20		20	ppm
Rise/Fall Time (20% to 80% VPP)	TR/T F	LVPECL/LVDS/CML	—	—	350	ps
		CMOS / Dual CMOS (CL = 5 pF)	—	0.5	1.5	ns
		HCSL, FCLK>50 MHz	—	—	550	ps
		HCSL-Fast, FCLK>50 MHz	—	—	275	ps
Duty Cycle	DC	All formats	45	—	55	%
Output Enable (OE), Frequency Select (FS0, FS1)2	VIH		0.7 × V DD			V
	VIL		—	—	0.3 × V DD	V
	TD	Output Disable Time, FCLK>10 MHz	—	—	3	µs
	TE	Output Enable Time, FCLK>10 MHz	—	—	20	µs
	T FS	Settling Time after FS Change			10	ms
Powerup Time	tOSC	Time from 0.9 × V DD until output fre- quency (FCLK) within spec	—	—	10	ms

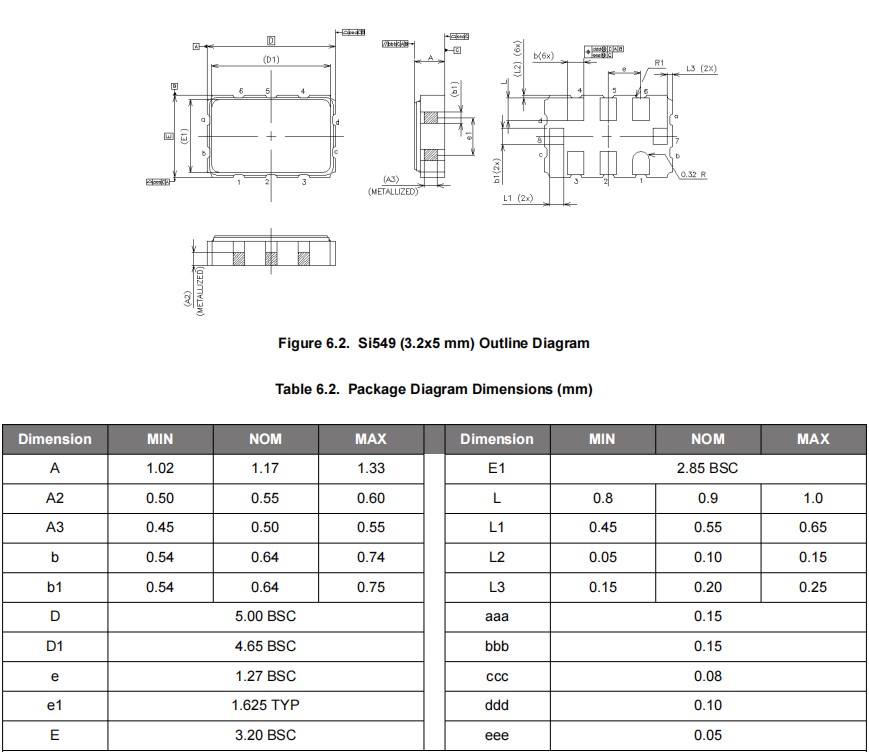

思佳讯LVPECL输出振荡器,549AAAA000118BCG,Si549无线网络晶振,尺寸图

思佳讯LVPECL输出振荡器,549AAAA000118BCG,Si549无线网络晶振

产品特点：

I2C可编程至0.2至1500 MHz的任何频率，分辨率<1ppb
超低抖动：95 fs典型RMS（12 kHz–20 MHz）
最多配置4针可选启动频率
I2C接口支持100 kbps、400 kbps和1 Mbps（Fast Mode Plus）
出色的PSNR和电源抗扰度：–80 dBc Typ
相同零件号的3.3 V、2.5 V和1.8 V VDD电源操作
LVPECL、LVDS、CML、HCSL、CMOS和双CMOS输出选项差分晶振
2.5x3.2、3.2x5、5x7 mm封装选项
样品可用，交付周期为1-2周

编码	晶振厂家	系列	频率	输出	电压
549AAAC000118ACG	Skyworks晶振	Si549	156.25 MHz	LVPECL	2.5V ~ 3.3V
549AAAA000426ACG	Skyworks晶振	Si549	145 MHz	LVPECL	2.5V ~ 3.3V
549AAAA000112ACG	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000112ACG	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549AAAA001372ACG	Skyworks晶振	Si549	7 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000111ACG	Skyworks晶振	Si549	25 MHz	LVPECL	2.5V ~ 3.3V
549AAAA000426ACGR	Skyworks晶振	Si549	145 MHz	LVPECL	2.5V ~ 3.3V
549ABAB000115BCGR	Skyworks晶振	Si549	125 MHz	LVPECL	2.5V ~ 3.3V
549AAAA000112BCGR	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ABAA000131BCG	Skyworks晶振	Si549	120 MHz	LVPECL	2.5V ~ 3.3V
549AAAA000112BCG	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ABAA000112BCGR	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549AAAA001372ACGR	Skyworks晶振	Si549	7 MHz	LVPECL	2.5V ~ 3.3V
549AAAA000118BCG	Skyworks晶振	Si549	156.25 MHz	LVPECL	2.5V ~ 3.3V
549AAAA000118BCGR	Skyworks晶振	Si549	156.25 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000112BCGR	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ACAB000118BCGR	Skyworks晶振	Si549	156.25 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000112ACGR	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000118BCGR	有源晶振	Si549	156.25 MHz	LVPECL	2.5V ~ 3.3V
549AADA000112BCGR	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000111ACGR	Skyworks晶振	Si549	25 MHz	LVPECL	2.5V ~ 3.3V
549AAAC000118ACGR	Skyworks晶振	Si549	156.25 MHz	LVPECL	2.5V ~ 3.3V
549ABAA000131BCGR	Skyworks晶振	Si549	120 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000118BCG	Skyworks晶振	Si549	156.25 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000112BCG	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ACAC002076BCGR	Skyworks晶振	Si549	455 kHz	LVPECL	2.5V ~ 3.3V
549ACAC002076BCG	Skyworks晶振	Si549	455 kHz	LVPECL	2.5V ~ 3.3V
549AAAA000112ACGR	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549AADA000112BCG	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ACAB000118BCG	Skyworks晶振	Si549	156.25 MHz	LVPECL	2.5V ~ 3.3V
549ABAC001975BCGR	Skyworks晶振	Si549	40.8 MHz	LVPECL	2.5V ~ 3.3V
549ABAA000112BCG	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ABAC001975BCG	Skyworks晶振	Si549	40.8 MHz	LVPECL	2.5V ~ 3.3V
549ABAB000115BCG	Skyworks晶振	Si549	125 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000122CCG	Skyworks晶振	Si549	1 GHz	LVPECL	2.5V ~ 3.3V
549ACAA000926CCG	Skyworks晶振	Si549	5 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000121CCG	Skyworks晶振	Si549	100 MHz	LVPECL	2.5V, 3.3V
549ACAA002411ACG	Skyworks晶振	Si549	902.313 MHz	LVPECL	2.5V, 3.3V
