首页进口晶振 SKYWORKS晶振510BAA176M000BAG/Si510移动通讯晶振/思佳讯差分振荡器

510BAA176M000BAG/Si510移动通讯晶振/思佳讯差分振荡器

产品型号：85805740
频率：176MHZ
尺寸：5.0*3.2mm
产品介绍：510BAA176M000BAG/Si510移动通讯晶振/思佳讯差分振荡器，尺寸5032mm,频率176MHZ，输出逻辑LVDS，电压3.3V，频率稳定性50ppm,Skyworks有源晶振，美国思佳讯晶振，欧...

510BAA176M000BAG/Si510移动通讯晶振/思佳讯差分振荡器，尺寸5032mm,频率176MHZ，输出逻辑LVDS，电压3.3V，频率稳定性50ppm,Skyworks有源晶振，美国思佳讯晶振，欧美差分晶振，OSC差分晶振，5032mm差分晶振，六脚差分晶振，LVDS输出差分晶振，时钟振荡器，贴片差分晶振，有源差分晶振，差分石英晶振，差分晶体振荡器，低电压差分振荡器，高质量差分晶振，高性能差分晶振，低抖动差分晶振，低耗能差分振荡器，低相噪差分晶振，低功耗差分晶振，低抖动差分晶振，低相位差分晶振，移动通信差分晶振，千兆以太网差分晶振，多媒体设备差分晶振，测试测量差分晶振，仪器仪表晶振，发射器差分晶振，交换机差分晶振，具有超高的可靠性能以及稳定性能.
SMD晶振产品可广泛用于各个领域之中，比较适合用于移动通信，千兆以太网，多媒体设备，测试测量，仪器仪表，发射器，交换机等领域。510BAA176M000BAG/Si510移动通讯晶振/思佳讯差分振荡器.

510BAA176M000BAG/Si510移动通讯晶振/思佳讯差分振荡器 参数表

Parameter	Symbol	Test Condition	Min	Typ	Max	Unit
Supply Voltage	V DD	3.3 V option	2.97	3.3	3.63	V
		2.5 V option	2.25	2.5	2.75	V
		1.8 V option	1.71	1.8	1.89	V
Supply Current	IDD	CMOS, 100 MHz, single-ended	—	21	26	mA
		LVDS (output enabled)	—	19	23	mA
		LVPECL (output enabled)	—	39	43	mA
		HCSL (output enabled)	—	41	44	mA
		Tristate (output disabled)	—	—	18	mA
OE "1" Setting	VIH	See Note	0.80 x V DD	—	—	V
OE "0" Setting	VIL	See Note	—	—	0.20 x V DD	V
OE Internal Pull-Up/Pull- Down Resistor*	RI		—	45	—	kΩ
Operating Temperature	TA		–40	—	85	oC

Parameter

Symbol

Test Condition

Min

Typ

Max

Unit

Nominal Frequency

CMOS, Dual CMOS

0.1

—

212.5

MHz

LVDS/LVPECL/HCSL

176

MHz

Total Stability*

Frequency Stability Grade C

–30

—

+30

ppm

Frequency Stability Grade B

–50

—

+50

ppm

Frequency Stability Grade A

–100

—

+100

ppm

Temperature Stability

Frequency Stability Grade C

–20

—

+20

ppm

Frequency Stability Grade B

–25

—

+25

ppm

Frequency Stability Grade A

–50

—

+50

ppm

Startup Time

TSU

Minimum V DD until output
frequency (FO) within specification

—

Disable Time

FO> 10 MHz

—

µs

FO< 10 MHz

—

µs

Enable Time

FO> 10 MHz

—

µs

FO< 10 MHz

—

µs

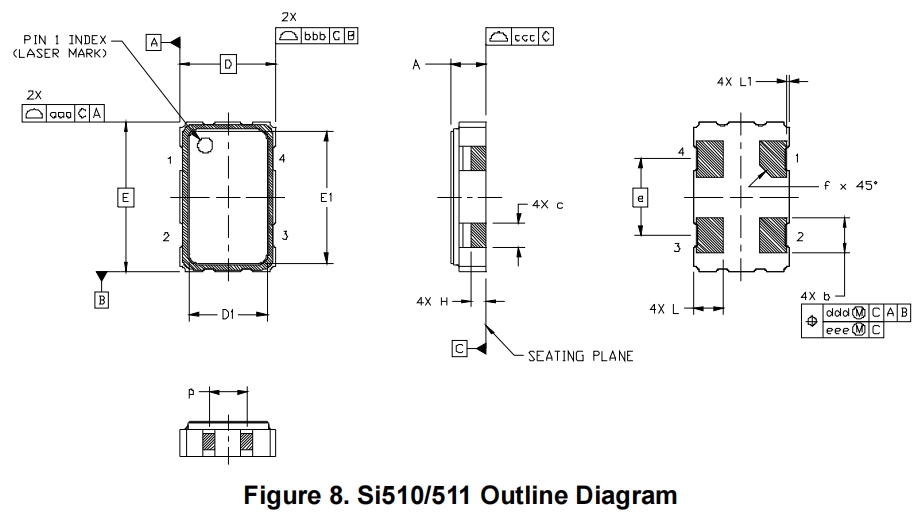

510BAA176M000BAG/Si510移动通讯晶振/思佳讯差分振荡器 尺寸图

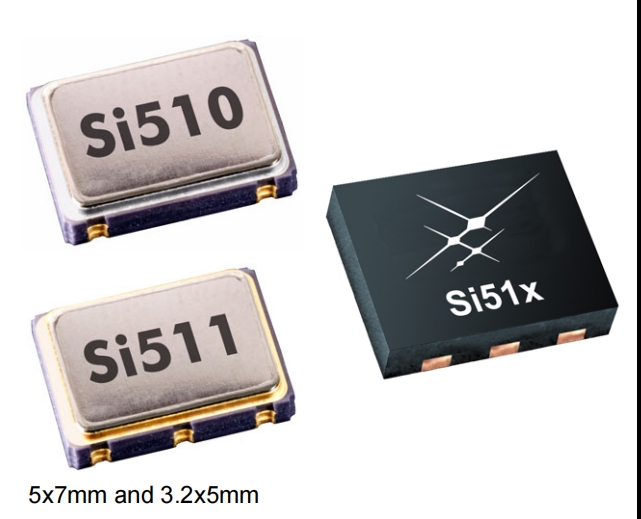

510BAA176M000BAG/Si510移动通讯晶振/思佳讯差分振荡器

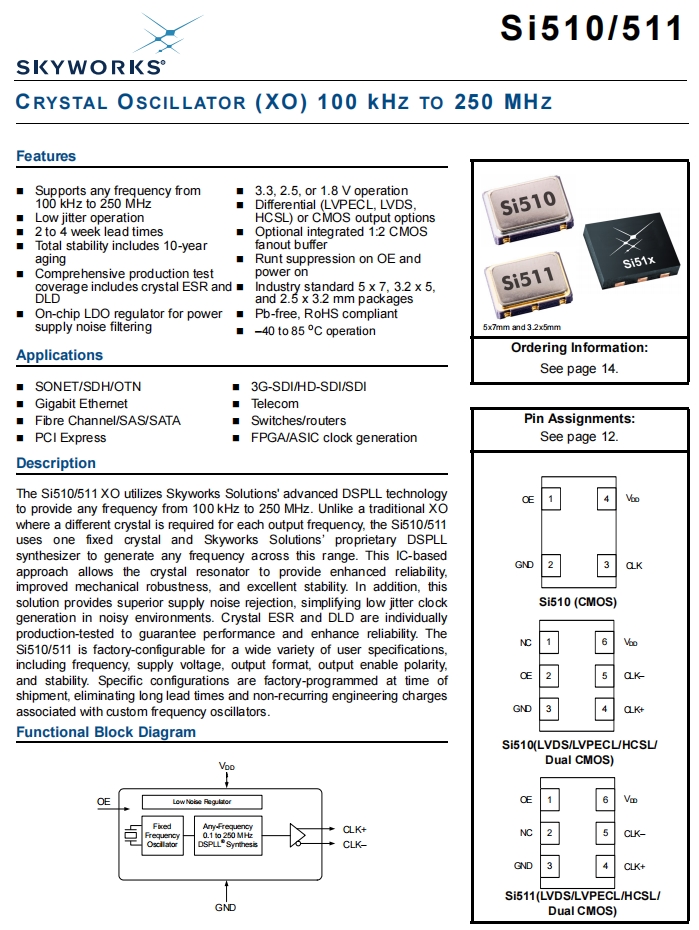

OSC晶振产品特性

支持来自的任何频率100kHz至250MHz
低抖动操作
2-4周交付周期
总体稳定性包括10年变老
综合生产试验覆盖范围包括晶体ESR和DLD
用于电源的片上LDO调节器电源噪声滤波
3.3、2.5或1.8 V操作
差分（LVPECL、LVDS、，HCSL）或CMOS输出选项
可选集成1:2 CMOS扇出缓存
OE和接通电源
行业标准5x7、3.2x5，和2.5 x 3.2毫米封装
无铅，符合RoHS
–40至85℃操作

Mfr Part #	美国进口有源晶振	Description	Series	Frequency	Output
510BBA156M000BAG	Skyworks有源晶振	XTAL OSC XO 156.0000MHZ LVDS SMD	Si510	156 MHz	LVDS
510ACA47M2500AAG	Skyworks有源晶振	XTAL OSC XO 47.2500MHZ LVPECL	Si510	47.25 MHz	LVPECL
510JCA96M0000BAGR	Skyworks有源晶振	XTAL OSC XO 96.0000MHZ LVDS SMD	Si510	96 MHz	LVDS
510BBA106M250BAGR	Skyworks有源晶振	XTAL OSC XO 106.2500MHZ LVDS SMD	Si510	106.25 MHz	LVDS
510BBA100M000AAGR	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	Si510	100 MHz	LVDS
510FBA200M000BAGR	Skyworks有源晶振	XTAL OSC XO 200.0000MHZ LVDS SMD	Si510	200 MHz	LVDS
510ACA000383BAGR	Skyworks有源晶振	XTAL OSC XO 383.0000KHZ LVPECL	Si510	383 kHz	LVPECL
510BAA176M000BAG	Skyworks有源晶振	XTAL OSC XO 176.0000MHZ LVDS SMD	Si510	176 MHz	LVDS
510FCA160M000BAG	Skyworks有源晶振	XTAL OSC XO 160.0000MHZ LVDS SMD	Si510	160 MHz	LVDS
510FBA125M000AAG	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	Si510	125 MHz	LVDS
510ABA100M000BAG	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVPECL	Si510	100 MHz	LVPECL
510FBA000110BAG	Skyworks有源晶振	XTAL OSC XO 148.35165MHZ LVDS	Si510	148.35165 MHz	LVDS
510BBA155M520AAG	Skyworks有源晶振	XTAL OSC XO 155.5200MHZ LVDS SMD	Si510	155.52 MHz	LVDS
510ABA100M000AAG	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVPECL	Si510	100 MHz	LVPECL
510JCA135M000BAG	Skyworks有源晶振	XTAL OSC XO 135.0000MHZ LVDS SMD	Si510	135 MHz	LVDS
510FBA000149AAG	Skyworks有源晶振	XTAL OSC XO 74.175824MHZ LVDS	Si510	74.175824 MHz	LVDS
510FBA212M500BAG	Skyworks有源晶振	XTAL OSC XO 212.5000MHZ LVDS SMD	Si510	212.5 MHz	LVDS
510JCA74M2500BAG	Skyworks有源晶振	XTAL OSC XO 74.2500MHZ LVDS SMD	Si510	74.25 MHz	LVDS
510BBA100M000AAG	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	Si510	100 MHz	LVDS
510BBA148M500BAG	Skyworks有源晶振	XTAL OSC XO 148.5000MHZ LVDS SMD	Si510	148.5 MHz	LVDS
510FBA100M000BAG	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	Si510	100 MHz	LVDS
510FBA156M250BAG	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	Si510	156.25 MHz	LVDS
510BBA125M000AAG	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	Si510	125 MHz	LVDS
510JCA100M000BAG	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	Si510	100 MHz	LVDS
510JAA120M000BAGR	Skyworks有源晶振	XTAL OSC XO 120.0000MHZ LVDS SMD	Si510	120 MHz	LVDS
510ABBM100000BAGR	Skyworks有源晶振	XTAL OSC XO 100.0000KHZ LVPECL	Si510	100 kHz	LVPECL
510AAA124M512AAGR	Skyworks有源晶振	XTAL OSC XO 124.5120MHZ LVPECL	Si510	124.512 MHz	LVPECL
510ACA26M0000BAGR	Skyworks有源晶振	XTAL OSC XO 26.0000MHZ LVPECL	Si510	26 MHz	LVPECL
510BAA000244BAGR	Skyworks有源晶振	XTAL OSC XO 244.0000KHZ LVDS SMD	Si510	244 kHz	LVDS
510BCA000383BAGR	Skyworks有源晶振	XTAL OSC XO 383.0000KHZ LVDS SMD	Si510	383 kHz	LVDS
510ECA50M0000BAGR	Skyworks有源晶振	XTAL OSC XO 50.0000MHZ LVPECL	Si510	50 MHz	LVPECL
510FCA32M0000BAGR	Skyworks有源晶振	XTAL OSC XO 32.0000MHZ LVDS SMD	Si510	32 MHz	LVDS
510ABA115M000AAGR	Skyworks有源晶振	XTAL OSC XO 115.0000MHZ LVPECL	Si510	115 MHz	LVPECL
510ABA24M5760AAGR	Skyworks有源晶振	XTAL OSC XO 24.5760MHZ LVPECL	Si510	24.576 MHz	LVPECL
510ABB21M4000AAGR	Skyworks有源晶振	XTAL OSC XO 21.4000MHZ LVPECL	Si510	21.4 MHz	LVPECL
510BBA000244BAGR	Skyworks有源晶振	XTAL OSC XO 244.0000KHZ LVDS SMD	Si510	244 kHz	LVDS
510ACA106M250AAGR	Skyworks有源晶振	XTAL OSC XO 106.2500MHZ LVPECL	Si510	106.25 MHz	LVPECL
510FCA40M0000AAGR	Skyworks有源晶振	XTAL OSC XO 40.0000MHZ LVDS SMD	Si510	40 MHz	LVDS
510ABA000292AAGR	Skyworks有源晶振	XTAL OSC XO 292.0000KHZ LVPECL	Si510	292 kHz	LVPECL
510ABB000292AAGR	Skyworks有源晶振	XTAL OSC XO 292.0000KHZ LVPECL	Si510	292 kHz	LVPECL
510ABB156M250AAGR	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVPECL	Si510	156.25 MHz	LVPECL
510BBA135M000AAGR	Skyworks有源晶振	XTAL OSC XO 135.0000MHZ LVDS SMD	Si510	135 MHz	LVDS
510BBB000292AAGR	Skyworks有源晶振	XTAL OSC XO 292.0000KHZ LVDS SMD	Si510	292 kHz	LVDS
510BBB161M133AAGR	Skyworks有源晶振	XTAL OSC XO 161.1330MHZ LVDS SMD	Si510	161.133 MHz	LVDS
510ABBM100000BAG	Skyworks有源晶振	XTAL OSC XO 100.0000KHZ LVPECL	Si510	100 kHz	LVPECL
510ABA156M250AAGR	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVPECL	Si510	156.25 MHz	LVPECL
510FBA156M250AAGR	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	Si510	156.25 MHz	LVDS
510ABA155M520AAGR	Skyworks有源晶振	XTAL OSC XO 155.5200MHZ LVPECL	Si510	155.52 MHz	LVPECL
510BBA155M520AAGR	Skyworks有源晶振	XTAL OSC XO 155.5200MHZ LVDS SMD	Si510	155.52 MHz	LVDS
510FBA155M520AAGR	Skyworks有源晶振	XTAL OSC XO 155.5200MHZ LVDS SMD	Si510	155.52 MHz	LVDS
510FCA250M000BAGR	Skyworks有源晶振	XTAL OSC XO 250.0000MHZ LVDS SMD	Si510	250 MHz	LVDS
510JBA250M000AAGR	Skyworks有源晶振	XTAL OSC XO 250.0000MHZ LVDS SMD	Si510	250 MHz	LVDS
510ABA156M250BAGR	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVPECL	Si510	156.25 MHz	LVPECL
510FBA156M250BAGR	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	Si510	156.25 MHz	LVDS
510ABA155M520BAGR	Skyworks有源晶振	XTAL OSC XO 155.5200MHZ LVPECL	Si510	155.52 MHz	LVPECL
510BBA155M520BAGR	Skyworks有源晶振	XTAL OSC XO 155.5200MHZ LVDS SMD	Si510	155.52 MHz	LVDS
510FBA155M520BAGR	Skyworks有源晶振	XTAL OSC XO 155.5200MHZ LVDS SMD	Si510	155.52 MHz	LVDS
510ABA000110BAGR	Skyworks有源晶振	XTAL OSC XO 148.35165MHZ LVPECL	Si510	148.35165 MHz	LVPECL
510BBA000110BAGR	Skyworks有源晶振	XTAL OSC XO 148.35165MHZ LVDS	Si510	148.35165 MHz	LVDS
510BBA148M500BAGR	Skyworks有源晶振	XTAL OSC XO 148.5000MHZ LVDS SMD	Si510	148.5 MHz	LVDS
510FBA000110BAGR	Skyworks有源晶振	XTAL OSC XO 148.35165MHZ LVDS	Si510	148.35165 MHz	LVDS
510FBA148M500BAGR	Skyworks有源晶振	XTAL OSC XO 148.5000MHZ LVDS SMD	Si510	148.5 MHz	LVDS
510ABA100M000AAGR	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVPECL	Si510	100 MHz	LVPECL
510ABA125M000AAGR	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVPECL	Si510	125 MHz	LVPECL
510FBA100M000AAGR	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	Si510	100 MHz	LVDS
510FBA125M000AAGR	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	Si510	125 MHz	LVDS
510ABA106M250AAGR	SKYWORKS晶振	XTAL OSC XO 106.2500MHZ LVPECL	Si510	106.25 MHz	LVPECL
510BBA106M250AAGR	Skyworks有源晶振	XTAL OSC XO 106.2500MHZ LVDS SMD	Si510	106.25 MHz	LVDS
510FBA106M250AAGR	Skyworks有源晶振	XTAL OSC XO 106.2500MHZ LVDS SMD	Si510	106.25 MHz	LVDS
510ABA000149AAGR	Skyworks有源晶振	XTAL OSC XO 74.175824MHZ LVPECL	Si510	74.175824 MHz	LVPECL
510ABA74M2500AAGR	Skyworks有源晶振	XTAL OSC XO 74.2500MHZ LVPECL	Si510	74.25 MHz	LVPECL
510BBA000149AAGR	Skyworks有源晶振	XTAL OSC XO 74.175824MHZ LVDS	Si510	74.175824 MHz	LVDS
510BBA74M2500AAGR	Skyworks有源晶振	XTAL OSC XO 74.2500MHZ LVDS SMD	Si510	74.25 MHz	LVDS
510FBA000149AAGR	Skyworks有源晶振	XTAL OSC XO 74.175824MHZ LVDS	Si510	74.175824 MHz	LVDS
510FBA74M2500AAGR	Skyworks有源晶振	XTAL OSC XO 74.2500MHZ LVDS SMD	Si510	74.25 MHz	LVDS
510BBB200M000BAGR	Skyworks有源晶振	XTAL OSC XO 200.0000MHZ LVDS SMD	Si510	200 MHz	LVDS
510JBA200M000BAGR	Skyworks有源晶振	XTAL OSC XO 200.0000MHZ LVDS SMD	Si510	200 MHz	LVDS
510JAA120M000BAG	Skyworks有源晶振	XTAL OSC XO 120.0000MHZ LVDS SMD	Si510	120 MHz	LVDS
