首页进口晶振 Rubyquartz晶振Rubyquartz晶振,CWSMF晶振,CWSMF243TSH0-12.000晶振

Rubyquartz晶振,CWSMF晶振,CWSMF243TSH0-12.000晶振

产品型号：15976268
频率：1~200MHZ
尺寸：5.0*3.2mm
产品介绍：Rubyquartz晶振,CWSMF晶振,CWSMF243TSH0-12.000晶振,5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压...

Rubyquartz晶振,CWSMF晶振,CWSMF243TSH0-12.000晶振,5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
Rubyquartz晶振拥有非常专业的频率元件设计与制造技术，其经营理念与生产概念领先许多业界的制造商，产品类型也比较完整。旗下量产的石英组件包括石英晶体谐振器，32.768K晶振，石英晶体振荡器，OCXO恒温晶振，VCXO压控晶振，TCXO温补晶振，OSC差分晶振等，其他不同材质的频率元件还有陶瓷晶振和SAW滤波器，所有产品都符合欧盟协会要求的ROHS指令，经过相关部门的检测，生产车间与环境是标准的无尘干净化，污染排放达到标准，积极保护资源并防止污染，质量控制规范，长期坚持保证高标准的品质，确保定期评估全部质量要求，让客户满意度保持在100%。
Rubyquartz晶振中文名叫做卢柏晶振，为全球客户提供频率元件行业最成熟，最负盛名的研发团队之一的技术专业知识。规格处于市场需求前沿的产品在迈阿密，佛罗里达州设计。总部。佛罗里达州和中国的制造地点使公司能够满足客户优化总购置成本的需求，同时为所有产品系列提供足够的生产空间。所提供产品的质量是所有Rubyquartz员工和公司管理层关注的重点之一。
美国Rubyquartz晶振拥有完整的谐振器与振荡器产线,Rubyquartz晶振公司是美国有名的频率控制元件制造商,在各大用户眼里,是一家注重服务与质量的晶振品牌,专注研发生产石英晶体振荡器,TCXO温补晶振,VCXO压控晶振,有源晶振等元件,并与客户和代理商建立良好的合作关系,同时也拥有忠实和优质的客户,代理商,卢柏晶振一直保持初心,为社会作出巨大的贡献.Rubyquartz晶振,CWSMF晶振,CWSMF243TSH0-12.000晶振.

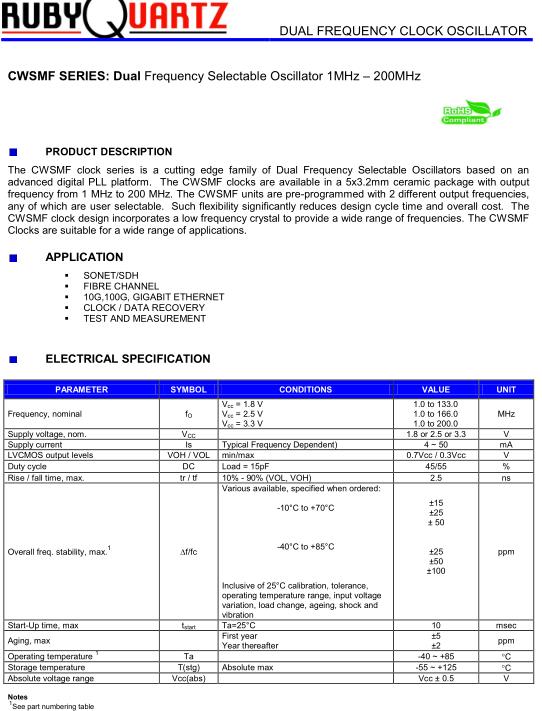

PARAMETER	SYMBOL	CONDITIONS	VALUE	UNIT
Frequency, nominal	f O	V cc = 1.8 V V cc = 2.5 V V cc = 3.3 V	1.0 to 133.0 1.0 to 166.0 1.0 to 200.0	MHz
Supply voltage, nom.	V CC		1.8 or 2.5 or 3.3	V
Supply current	Is	Typical Frequency Dependent)	4 ~ 50	mA
LVCMOS output levels	VOH / VOL	min/max	0.7Vcc / 0.3Vcc	V
Duty cycle	DC	Load = 15pF	45/55	%
Rise / fall time, max.	tr / tf	10% - 90% (VOL, VOH)	2.5	ns
Overall freq. stability, max. 1	Df/fc	Various available, specified when ordered: -10°C to +70°C -40°C to +85°C Inclusive of 25°C calibration, tolerance, operating temperature range, input voltage variation, load change, ageing, shock and vibration	±15 ±25 ± 50 ±25 ±50 ±100	ppm
Start-Up time, max	t start	Ta=25°C	10	msec
Aging, max		First year Year thereafter	±5 ±2	ppm
Operating temperature 1	Ta		-40 ~ +85	°C
Storage temperature	T(stg)	Absolute max	-55 ~ +125	°C
Absolute voltage range	Vcc(abs)		Vcc ± 0.5	V

PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

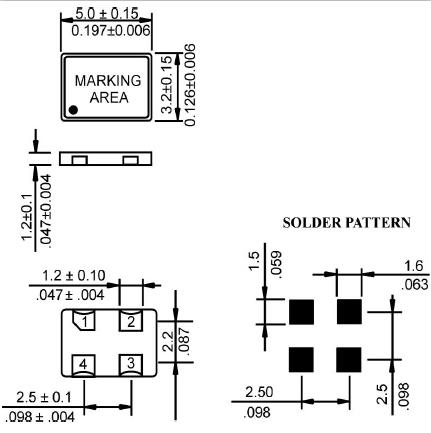

(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JISC 60068-2-20/IEC60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。Rubyquartz晶振,CWSMF晶振,CWSMF243TSH0-12.000晶振.
