首页进口晶振 QuartzCom晶振QuartzCom晶振,VT7-503晶振,SMD晶振

QuartzCom晶振,VT7-503晶振,SMD晶振

产品型号：12774529
频率：10~40MHZ
尺寸：5.0*3.2mm
产品介绍：QuartzCom晶振,VT7-503晶振,SMD晶振,5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带...

QuartzCom晶振,VT7-503晶振,SMD晶振,5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
QuartzCom晶振公司的发展历程：
1994年Hedi和Hans Rudolf Haas成立QuartzCom欧洲公司（瑞士）
1998年成立QuartzCom美国公司
1999年将供应商和分包商网络扩展到18家制造商
2000 QuartzCom亚洲基金会（日本）
2001开始生产无铅PB的组件
2005 96％的产品无铅且符合RoHS标准
2006年ISO 9001-2000认证
2013 QuartzCom交给下一代： Vera Haas和Stefan Kohout，Hedi和Hansruedi的女儿和女婿是公司的新主人.
Quartzcom Crystal集团1994在欧洲瑞士成立,主要给市场提供优质的Quartzcom石英晶振,石英晶体振荡器,温补晶振等元件,QuartzCom晶振以具有响应时间短,灵活度高以及一流的服务来对待客户,并获得知名企业的好评.QuartzCom晶振,VT7-503晶振,SMD晶振.

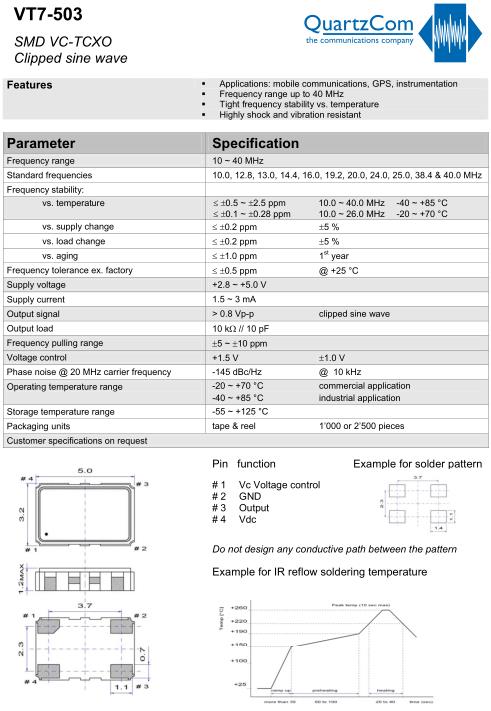

Parameter	Specification
Frequency range	10 ~ 40 MHz
Standard frequencies	10.0, 12.8, 13.0, 14.4, 16.0, 19.2, 20.0, 24.0, 25.0, 38.4 & 40.0 MHz
Frequency stability:
vs. temperature	≤±0.5~±2.5 ppm 10.0~40.0 MHz -20 ~ +70 °C ≤0.1~±0.28 ppm 10.0~26.0 MHz -20 ~ +70 °C
vs. supply change	≤ ±0.2 ppm ±5 %
vs. load change	≤ ±0.2 ppm ±5 %
vs. aging	≤ ±1.0 ppm 1 st year
Frequency slope of perturbations	≤ ±0.5 ppm @ +25 °C
Supply voltage	+2.8 ~ +5.0 V
Supply current	1.5 ~ 3 mA
Output signal	> 0.8 Vp-p clipped sine wave
Output load	10 kΩ // 10 pF
Frequency pulling range	±5 ~ ±10 ppm
Voltage control	+1.5 V ±±1.0 V
Phase noise @ 19.2 MHz carrier frequency	-145 dBc/Hz @ 10 kHz
Operating temperature range	-20 ~ +70 °C commercial application -40 ~ +85 °C industrial application
Storage temperature range	-55 ~ +125 °C
Packaging units	tape & reel 1’000 or 2’500 pieces
Customer specifications on request

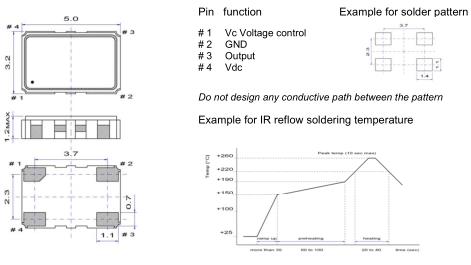

PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JISC 60068-2-20/IEC60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。QuartzCom晶振,VT7-503晶振,SMD晶振.
