首页进口晶振 QuartzCom晶振QuartzCom晶振,MCO-3S18晶振,时钟振荡器

QuartzCom晶振,MCO-3S18晶振,时钟振荡器

产品型号：86967509
频率：12KHZ~125MHZ
尺寸：5.0*3.2mm
产品介绍：QuartzCom晶振,MCO-3S18晶振,时钟振荡器,5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,...

QuartzCom晶振,MCO-3S18晶振,时钟振荡器,5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
QuartzCom晶振公司的发展历程：
1994年Hedi和Hans Rudolf Haas成立QuartzCom欧洲公司（瑞士）
1998年成立QuartzCom美国公司
1999年将供应商和分包商网络扩展到18家制造商
2000 QuartzCom亚洲基金会（日本）
2001开始生产无铅PB的组件
2005 96％的产品无铅且符合RoHS标准
2006年ISO 9001-2000认证
2013 QuartzCom交给下一代： Vera Haas和Stefan Kohout，Hedi和Hansruedi的女儿和女婿是公司的新主人.
Quartzcom Crystal集团1994在欧洲瑞士成立,主要给市场提供优质的Quartzcom石英晶振,石英晶体振荡器,温补晶振等元件,QuartzCom晶振以具有响应时间短,灵活度高以及一流的服务来对待客户,并获得知名企业的好评.QuartzCom晶振,MCO-3S18晶振,时钟振荡器.

Parameter	Specification
	MCO-3S18	MCO-3S25	MCO-3S3	MCO-3S5
Frequency range	12 kHz ~ 125 MHz			0.012 ~ 75 MHz
Standard frequencies	32.768 kHz, 11.0592, 20, 25, 40, 44, 106.25, 125 MHz			on request
Supply voltage	+1.8 V ±±5 %	+2.5 V ±±5 %	+3.3 V ±±10 %	+5.0 V ±±10 %
Supply current 0.03 ~ 50 MHz	< 12 mA	< 12 mA	< 15 mA	< 20 mA
51 ~ 70 MHz	< 12 mA	< 15 mA	< 20 mA	< 35 mA
71 ~ 125 MHz	< 20 mA	< 25 mA	< 30 mA
Frequency stability (*)	±25 ~ ±50 ppm
Output signal	CMOS
Output level V OH ³	V OH ≥ 0.9 Vdc V OL ≤ 0.1 Vdc
Output load	15 pF ~ 25 pF		15 pF ~ 25 pF (50 pF on request)
Jitter (rms)	< 1 ps @ 12 kHz ~ 20 MHz from carrier frequency
Symmetry	45 ~ 55 % @ ½ Vdc
Rise / fall time	3 ~ 8 ns

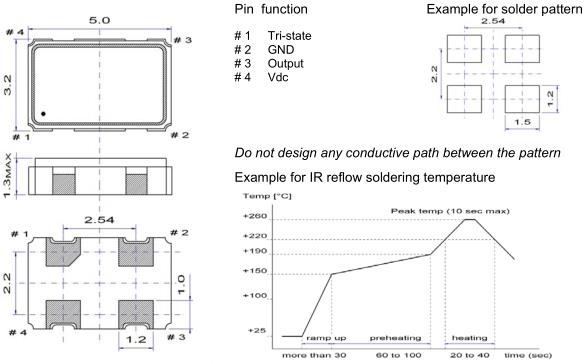

Tri-state function	pin #1 = high or open pin #3 è signal
	pin #1 = low pin #3 è high impedance
Operating temperature range	-20 ~ +70 °C standard application -40 ~ +85 °C industrial application
Storage temperature range	-55 ~ +125 °C
Packaging units	tape & reel 1’000 or 2’500 pieces
(*) All inclusive: frequency stability vs. temperature, tolerance, aging, supply & load variation
Customer specifications on request

PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JISC 60068-2-20/IEC60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。QuartzCom晶振,MCO-3S18晶振,时钟振荡器.
