- 产品型号：4405749
- 频率：125.000MHZ

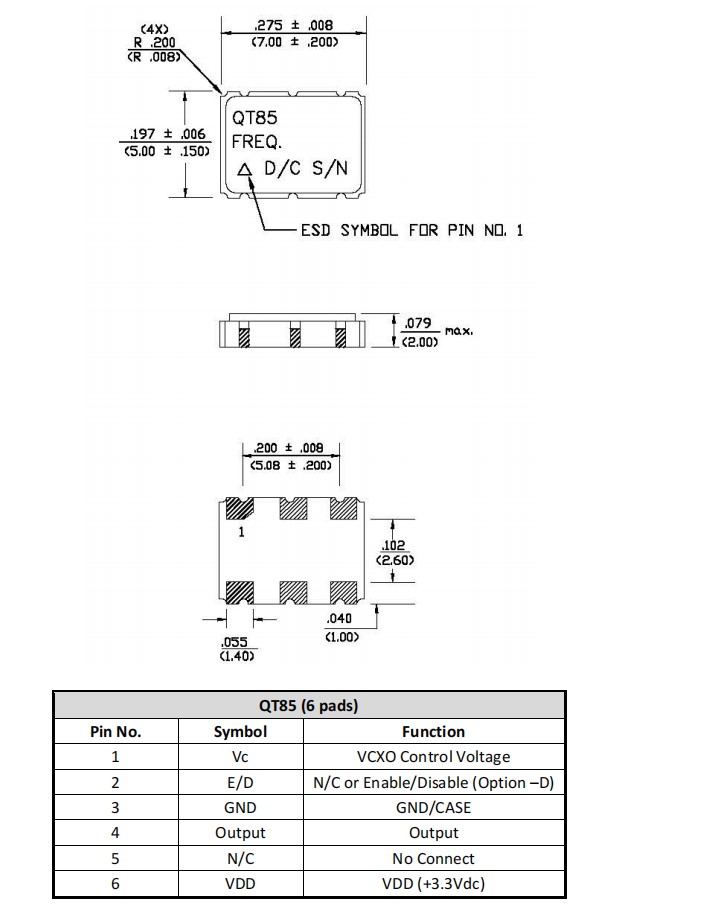

- 尺寸：7.0x5.0mm
- 产品介绍：QT85VFP7M-125.000MHz,7050mm,Q-Tech晶振,VCXO晶振,QT85VFP,差分晶振，美国进口晶振，Q-Tech晶振，型号：QT85VFP，编码为：QT85VFP7M-125.000MHz，电压：+3.3V，V...
-

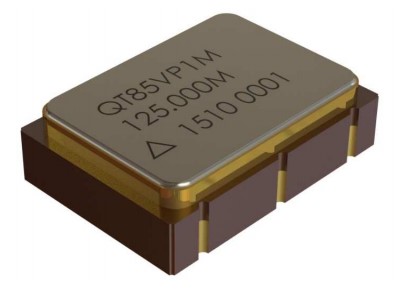

QT85VFP7M-125.000MHz,7050mm,Q-Tech晶振,VCXO晶振
.jpg)
.jpg)

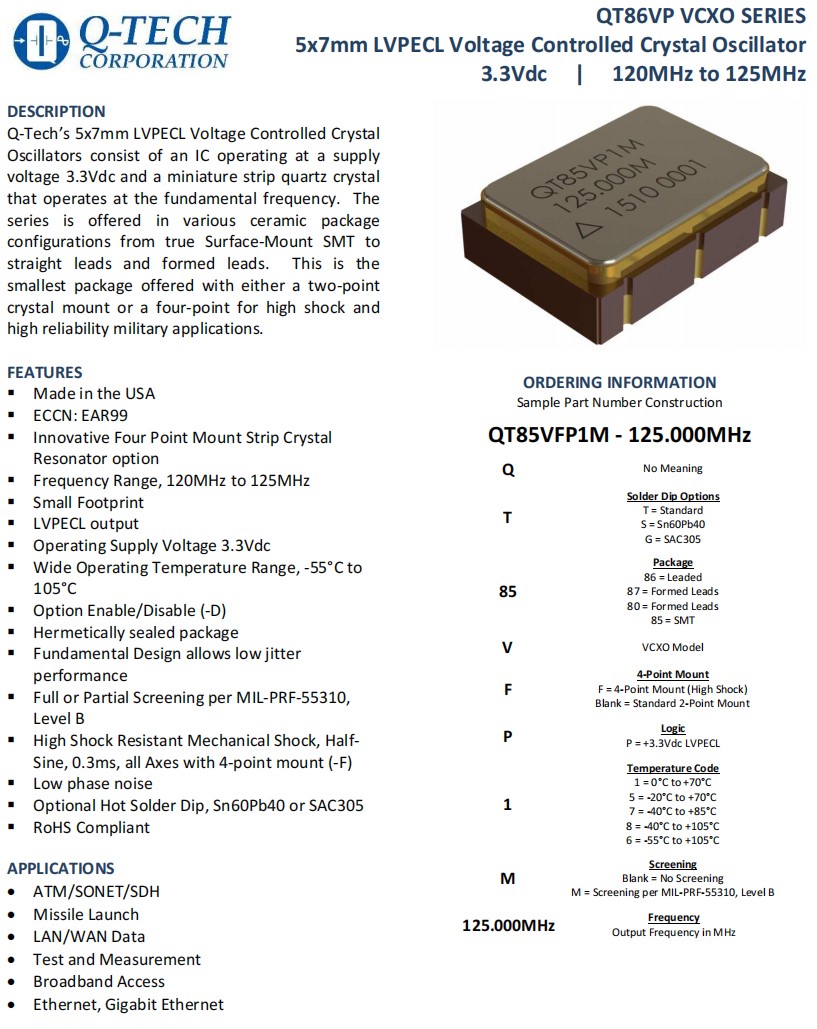

QT85VFP7M-125.000MHz,7050mm,Q-Tech晶振,VCXO晶振,QT85VFP,差分晶振，美国进口晶振，Q-Tech晶振，型号：QT85VFP，编码为：QT85VFP7M-125.000MHz，电压：+3.3V，VCXO压控晶振，LVPECL输出差分晶振，频率为：125.000MHz，工作温度范围：-40℃至+85℃，小体积晶振尺寸：7.0x5.0mm，六脚贴片晶振，石英晶振，差分晶体振荡器，有源晶振。Q-Tech的5x7mm LVPECL电压控制晶体振荡器由一个在3.3Vdc下工作的IC电路和一个在基频下工作的微型带石英晶体组成。该系列提供了各种陶瓷封装配置，从真正的表面安装SMT到直的引线和形成的引线。这是最小的包装提供了一个两点晶体安装或一个四点为高冲击和高可靠性的军事应用。应用：ATM/SONET/SDH，导弹发射，局域网/WAN数据，测试和测量，宽带接入，以太网，千兆以太网等应用。
QT85VFP7M-125.000MHz,7050mm,Q-Tech晶振,VCXO晶振,QT85VFP,差分晶振,产品特点：
●ECCN:EAR99
●创新的四点安装条形晶体谐振器选项
●频率范围，120MHz至125MHz密封包装
●占地面积小，LVPECL输出
●工作电源电压3.3Vdc
●工作温度范围广，-55°C至105°C压控振荡器
●选项启用/禁用（-D）
●基础设计允许低抖动性能，低相位噪声
●根据MIL-PRF-55310，B级进行全面或部分筛查

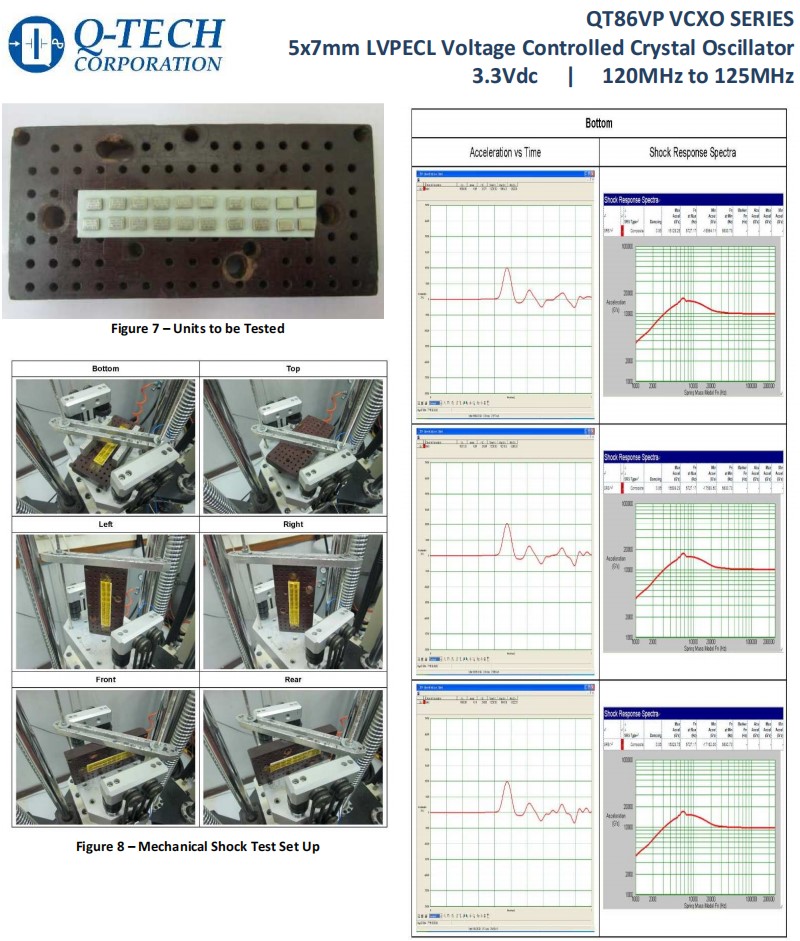

●高抗震机械冲击，半正弦，0.3ms，所有轴带4点安装（-F）
●可选热浸焊，Sn60Pb40或SAC305
●符合RoHS
.jpg)
.jpg)
QT85VFP7M-125.000MHz,7050mm,Q-Tech晶振,VCXO晶振,QT85VFP,差分晶振,参数表
| PARAMETERS | LIMITS | COMMENTS | ||||||||||||||
| Output Frequency Range (Fo) | 120MHz – 125MHz | |||||||||||||||
| Supply Voltage (Vdd) | +3.3Vdc ± 5% | |||||||||||||||
| Maximum Applied Voltage (Vdd max.) | +5Vdc | |||||||||||||||
| Operating Temperature (Top) | See Ordering Information | |||||||||||||||
| Storage Temperature (Tsto) | -62°C to +125°C | |||||||||||||||
| Supply Current (Idd) | 50mA max. | No Load | ||||||||||||||
| Load | 15pF | |||||||||||||||
| Duty Cycle (Sym) | 40/60% max. 45/55% typ. | Measured at ½ waveform | ||||||||||||||
| Rise and Fall Times (Tr/Tf) | 600ps max., 400pstyp. |
Measured Between 20% and 80% or 80% and 20% output waveform |
||||||||||||||
| Start-Up Time (Tstup) | 10ms Max. | |||||||||||||||
| Output Voltage High (VOH) | Vdd-1.025V min., Vdd-0.880V max. | RL=50? into Vdd-2Vdc | ||||||||||||||
| Output Voltage Low (VOL) | Vdd-1.810V min., Vdd-1.620V max. | |||||||||||||||
| Enable/Disable (Option D) |
VIH ≥ 0.9Vcc Oscillation VIL ≤ 0.1Vcc Output Disabled |
|||||||||||||||
| Absolute Pull Range (APR) | ±30ppm min. | |||||||||||||||
| Linearity (Lin) | ±10% max., ±5% typ. | |||||||||||||||
| Gain Transfer (Kv) | ±60ppm/V to ±80ppm/V typ. | |||||||||||||||
| Control Voltage Range (Vc) | 0V to 3.3Vdc | |||||||||||||||
| Modulation Bandwidth (BW) | 10kHz min., 30kHz typ. | With Vc = 0V to 3.3V, -3dB | ||||||||||||||
| Aging at +70°C ± 3°C |
±5ppm First Year Max. ±2ppm Max. Each Year Thereafter |
|||||||||||||||
| Integrated Phase Jitter | 1ps Max., 200fstyp. | 12kHz to 20MHz | ||||||||||||||
| Period Jitter RMS | 5ps max. , 2.5pstyp. | |||||||||||||||
| Phase Noise, relative to carrier (typ.) |
10Hz -70dBc/Hz 100Hz -98dBc/Hz 1kHz -125dBc/Hz 10kHz -145dBc/Hz 100kHz -150dBc/Hz 1MHz -150dBc/Hz |
Measured at Vc = 0.3V to 3.0Vdc | ||||||||||||||
