首页进口晶振 PDI晶振PDI晶振,OC5晶振,时钟振荡器

PDI晶振,OC5晶振,时钟振荡器

产品型号：74493757
频率：1~150MHZ

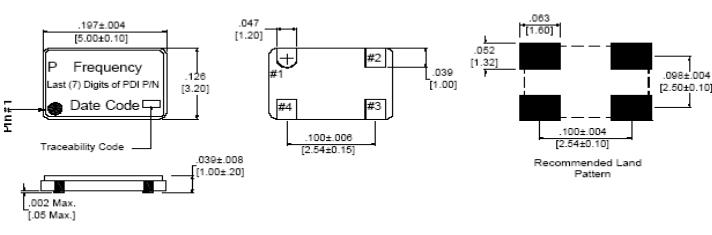

尺寸：5.0*3.2mm
产品介绍：PDI晶振,OC5晶振,时钟振荡器,5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式...

PDI晶振,OC5晶振,时钟振荡器,5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
美国PDI 频率控制元器件, 主要致力于石英晶振, 滤波器等系列产品规格的销售。频率控制产品:Crystals 石英晶体, Filter 晶体滤波器, XO 晶体振荡器， VCXO压控晶振, TCXO 温补晶振, OCXO 恒温晶振, TC-OCXO 温补恒温晶振, XO SMD封装系列, XO 引线式封装系列, TCXO SMD封装系列, TCXO 引线式封装系列, OCXO 恒温晶振, OCXO SMD 封装系列, OCXO 引线式封装系列, TCVCXO 温补压控晶振.
PDI晶振凭借优良且及时的服务和出色的品质,美国PDI晶振很快就在行业里打响了名头,并且这么多年PDI晶振一直位于领先的地位,PDI Crystal拥有几十家分销商和销售办事处,足以说明PDI晶振发展日趋强大.
PDI Crystal在1989年已经是频率控制设备的主要供货商,主要致力于石英晶振,滤波器,PDI温补晶振,VCXO压控晶振等系列产品规格的销售,PDI晶振的高质量及高性能被广泛的使用.PDI晶振,OC5晶振,时钟振荡器.

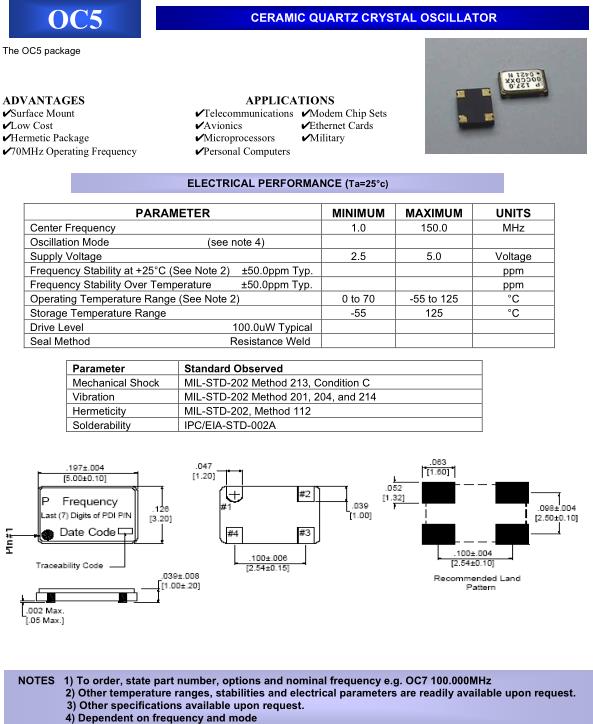

PARAMETER	MINI- MUM	MAXI- MUM	UNITS
Center Frequency	1	150	MHz
Oscillation Mode (see note 4)
Supply Voltage	2.5	5.0	Voltage
Frequency Stability at +25°C (See Note 2) ± 50.0ppm Typ.			ppm
Frequency Stability Over Temperature 50.0ppm Typ.			ppm
Operating Temperature Range (See Note 2)	0 to 70	-55 to 125	°C
Storage Temperature Range	-55	125	°C
Drive Level 100uW
Seal Method Resistance Weld

存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
安装时注意事项
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的石英晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。
（1）柱面式产品和DIP产品
型号焊接条件
[ 柱面式音叉晶振]
C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s
请勿加热封装材料超过+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C
(2)SMD晶振产品回流焊接条件（实例）
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。
尽可能使温度变化曲线保持平滑。PDI晶振,OC5晶振,时钟振荡器.
