首页进口晶振 Oscilent晶振Oscilent晶振,435-12.0M-3EN-TTS晶振,SMD振荡器

Oscilent晶振,435-12.0M-3EN-TTS晶振,SMD振荡器

产品型号：86076526
频率：1.544~80MHZ

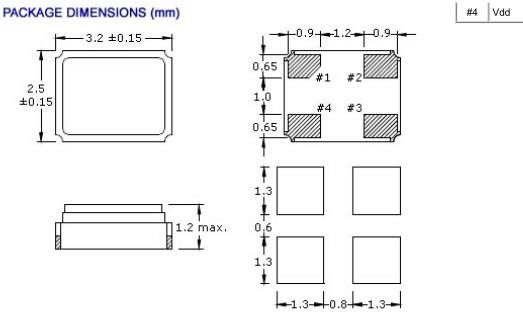

尺寸：3.2*2.5mm
产品介绍：Oscilent晶振,435-12.0M-3EN-TTS晶振,SMD振荡器,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小...

Oscilent晶振,435-12.0M-3EN-TTS晶振,SMD振荡器,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
Oscilent已经完成了其最先进的RF滤波器和标准SAW滤波器制造生产设施的扩展。此次扩张使生产能力提高了26％以上，巩固了Oscilent作为全球第四大SAW过滤器生产制造商的地位。
投资扩展到生产的各个方面，包括射频滤波器和其他SAW滤波器工程能力。容量的增加以及其他开发工程师的招聘将进一步增强Oscilent对标准和定制RF滤波器和IF滤波器产品的快速周转样品的能力。额外的研发能力将降低定制产品的开发成本，并允许我们的客户群更快地完成技术支持咨询。
Oscilent是频率控制产品的世界级制造商，包括创新和技术先进的移动通信设备，包括双工器，RF滤波器和IF SAW滤波器产品。这种专业知识扩展到多媒体（DAB / DMB，CATV，DTV），无线电通信（WLAN，WLL，ISM频段，GPS）以及卫星和弹药通信。
Oscilent晶振拥有顶尖的频率元件制造技术,Oscilent Crystal公司主打的石英晶体,有源晶振,陶瓷谐振器和声表滤波器在市场上非常受欢迎,每一颗Oscilent贴片晶振都是精品.Oscilent晶振,435-12.0M-3EN-TTS晶振,SMD振荡器.

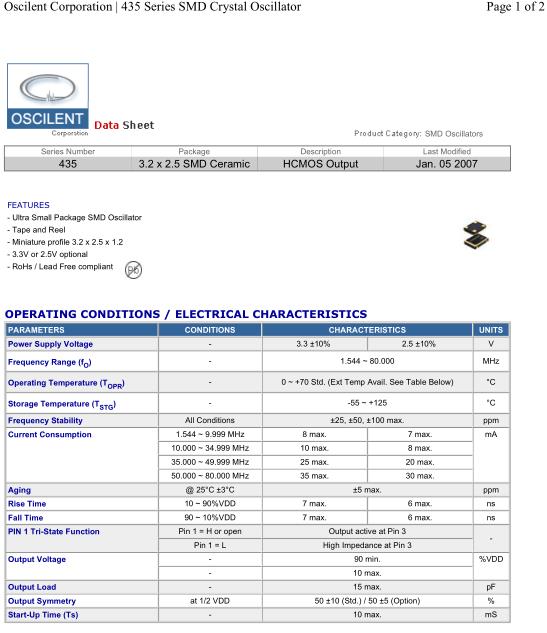

PARAMETERS	CONDITIONS	CHARACTERISTICS		UNITS
Power Supply Voltage	-	3.3 ±10%	2.5 ±10%	V
Frequency Range (f O )	-	1.544 ~ 80.000		MHz
Operating Temperature (T OPR )	-	0 ~ +70 Std. (Ext Temp Avail. See Table Below)		°C
Storage Temperature (T STG )	-	-55 ~ +125		°C
Frequency Stability	All Conditions	±25, ±50, ±100 max.		PPM
Current Consumption	1.544 ~ 9.999 MHz	8 max.	7 max.	mA
	10.000 ~ 34.999 MHz	10 max.	8 max.
	35.000 ~ 49.999 MHz	25 max.	20 max.
	50.000 ~ 80.000 MHz	35 max.	30 max.
Aging	@ 25°C ±3°C	±5 max.		PPM
Rise Time	10 ~ 90%VDD	7 max.	6 max.	nS
Fall Time	90 ~ 10%VDD	7 max.	6 max.	nS
PIN 1 Tri-State Function	Pin 1 = H or open	Output active at Pin 3		-
PIN 1 Tri-State Function	Pin 1 = L	High Impedance at Pin 3		-
Output Voltage	-	90 min.		%VDD
Output Voltage	-	10 max.		%VDD
Output Load	-	15 max.		pF
Output Symmetry	at 1/2 VDD	50 ±10 (Std.) / 50 ±5 (Option)		%
Start-Up Time (Ts)	-	10 max.		mS

PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JISC 60068-2-20/IEC60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。Oscilent晶振,435-12.0M-3EN-TTS晶振,SMD振荡器.
